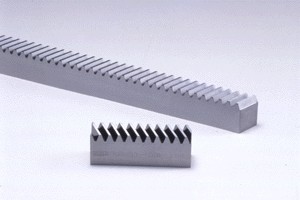

ラック

メーカーの製品情報サイトはこちら

高精度な直線運動に対応

KHK標準ラックは、高精度な直線運動に対応できる製品です。モジュール0.5〜10、全長100〜2000mmまで豊富に取り揃え、ユーザーニーズに即応します。

この企業の登録製品はこちら

小原歯車工業(株)

【所在地】〒332-0022埼玉県川口市仲町13-17

【電話番号】048-255-4871 【FAX番号】048-256-2269

【URL】http://www.khkgears.co.jp

カタログ記号 モジュール 全長mm
( )内は歯数
材料 熱処理 歯面仕上 歯車精度
KHK R 001
注3
主な特長
MRGF・MRGFD
焼入歯研ラック

注1
1.5~3 500 SCM415 歯部のみ浸炭焼入 研削 1 KHK標準ラック随一の高強度で高精度な歯研ラックです。歯部のみ浸炭焼入れを施しているため、取付穴は自由に加工できます。Jシリーズもご用意しました。
KRGF-H・KRGFD-H
焼入歯研ラック

注1
1~3 100、500、1000 SCM440 調質 研削 1 強度、耐摩耗性に優れており、高精度な直線運動が可能です。
KRG・KRGF・KRGFD
調質歯研ラック
注1
1~3 100、500、1000 SCM440 調質 研削 1 強度、耐摩耗性に優れており、高精度な直線運動が可能です。
SRG・SRGF・SRGFD・SRGFK
焼入歯研ラック
注1
0.5~6 100、300、500、1000 S45C 歯面高周波 焼き入れ 注2 研削 3 耐摩耗性に優れた、リーズナブルな価格の歯研ラックです。
KRF-H・KRFD-H焼入ラック
注1
1.5~5 1000 SCM440 調質、歯面高周波焼入れ 切削 5 クロモリ調質鋼に歯面高周波焼入れを施した強靭なラックです。強度と耐摩耗性に優れており、SRラックのダウンサイズィングが可能です。Jシリーズもご用意しました。
KRF
両端面加工ラック
1.5~5 1000 SCM440 調質 切削 4 材料SCM440に調質を施し、歯車強度をアップしました。
SRF-H・SRFD-H
焼入ラック

注1
1.5~6 1000 S45C 歯面高周波焼入れ 切削 5 高強度で長寿命、安心して長期間使える低価格な焼入れラックです。Jシリーズもご用意しました。
KRF・KRFD
調質ラック

注1
1.5~5 500、1000 SCM440 調質 切削 4 材料SCM440に調質を施し、歯車強度をアップしました。Jシリーズもご用意しました。
SRAF・SRAFD・SRAFK
ラック

注1
1.5~4 1000 S45C なし 切削 4 従来のSRFラックに比べ、歯幅と高さが同一なコンパクトサイズで低価格な製品です。Jシリーズもご用意しました。

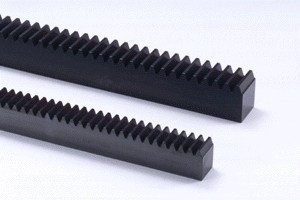

SR
ラック
注1
0.5~10 100、110、130、160、300、500 S45C なし 切削 4 モジュール、長さ等を豊富に取り揃え、低価格で応用性があります。
SRF
両端面加工ラック
注1
0.5~10 300、500、 1000、1500、2000 S45C 歪取り 焼鈍 切削 4 モジュール、長さ等を豊富に取り揃え、低価格で応用性があります。J シリーズもご用意しました。

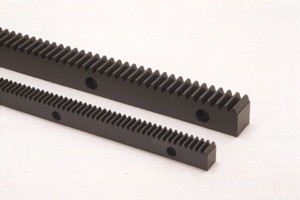

SRFD・SRFK
取付穴加工ラック
注1
0.5~6 300、500、 1000、1500、2000 S45C 歪取り 焼鈍 切削 4 モジュール、長さ等を豊富に取り揃え、低価格で応用性があります。J シリーズもご用意しました。

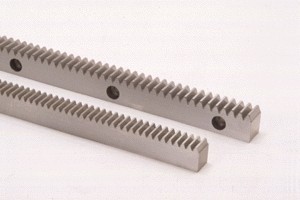

SUR・SURF・SURFD
ステンレスラック
注1
1~4 500、1000 SUS304 溶体化 処理 切削 5 材料にSUS304を採用し、サビの発生を嫌う食品機械等に最適です。

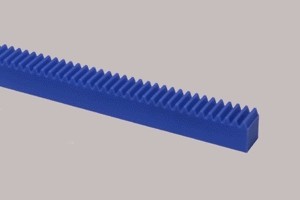

DRF・DRFD・DRFK
プラスチックラック
注1
1~3 500、1000 ポリアセタール 切削 5 MCナイロンより吸水が少なく寸法変化が小さいプラスチックラックです。Jシリーズもご用意しました。
PR・PRF
プラスチックラック
注1
1~3 500、1000 MC901 切削 5 材料にMCナイロンを採用し、軽量で、しかも無潤滑でもご使用いただけます。

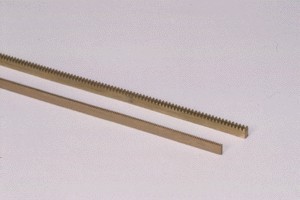

BSR
ラック
0.5~1 300 C3604 切削 4 モジュール0.5~1の小ピッチラックです、相手ピニオンはBSS、DSとなります。
DR
成形フレキラック
0.8~2 2000 ジュラコン
(M25-44)
成形 8 変形自在、金属ラックでは出来ない特殊用途にご利用ください。 取り付け部品や相手ピニオンもご用意しました。

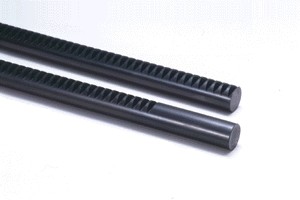

SRO・SROS
丸ラック
1~6 500、1000 S45C 歪取り 焼鈍 切削 4 ラック側を往復運動させるときに便利です。取り付け易いSタイプもあります。

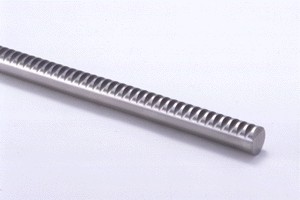

SURO
ステンレス丸ラック
1~3 500、1000 SUS303 切削 5 SROと同形状のステンレス製ラックです。サビを嫌う機械等にご利用ください。
KRHG・KRHGF
歯研ヘリカルラック

注1
1~3 100、500、1000 SCM440 調質 研削 1 高精度、高強度、静粛性、耐摩耗性に富んだ高品質製品です。
SRH・SRHF・SRHFD
ヘリカルラック
注1
2~3 100、500、1000 S45C 歪取り 焼鈍 切削 5 ヘリカルラックでかみあい率が大きく、騒音や振動の対策に効果があります。

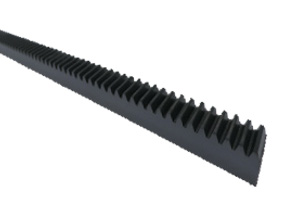

SRHEFヘリカルラック 1.5~6 1000 S45C 切削 4 製品寸法とねじれ角(19°31’41”)がEU仕様の汎用ヘリカルラックです。

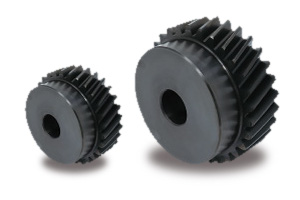

SHEはすば歯車 1.5~6 (18~30) S45C 切削 (N8) ねじれ角が19°31’41”、ピニオン1回転の移動距離が整数mmになるように設計された製品です。
【注】 上記カタログ記号の後にある(F)は両端面加工を施した製品です。継なぎ合わせて使用すれば、ご希望の長さでご利用いただけます。また、(D)製品は取付穴が加工してありますので、簡単にセットが可能です。
【注1】 ラックの精度は当社が独自に設定した等級になっております。詳細は選定上の注意に記載した「ラックの歯車精度」をご参照ください。
【注2】 モジュール0.8 以下は、調質製品です。歯面高周波焼入れを施しておりません。
【注3】 ラックの歯車精度は当社が独自に設定した等級になっております。詳細は選定上の注意に記載した「ラックの精度」をご参照ください。
