IRDシリーズ IRDS-SSI【スレーブ】

メーカーの製品情報サイトはこちら

SSI通信モジュール

本モジュールはIRDシリーズのSSI通信モジュールです。ロータリエンコーダなどのSSI出力機器と接続し、データを受信します。

この企業の登録製品はこちら

サンテスト(株)

【所在地】〒554-8691大阪府大阪市此花区島屋4-2-51

【電話番号】06-6465-5561 【FAX番号】06-6465-5921

【URL】http://www.santest.co.jp/ja/

◆特長
それぞれ独立したSSI通信軸を4軸搭載(RS-422方式)
IRDマスタモジュールを通してフィールドバス(CC-Link, EtherNet/IP, PROFIBUS,EtherCAT)へ転送
他のスレーブモジュールからアナログ出力(IRDS-AIO, IRDS-AO4)またはディジタル出力(IRDS-DO)
クロック周波数を100kHz、200kHz、400kHz、800kHzから選択可能
通信するビット数を3~32ビットの範囲で変更可能
受信データ内にある特殊なビット(エラービットなど)を分離してモニタ
グレイコードをバイナリコードへ変換可能
パリティ検査を行い、伝送誤りをモニタし、誤りのあるデータを破棄することが可能
マスタモジュールを通して、フィールドバス上位機器または専用Windowsソフトウェア(IRD Manager)から内部設定を変更

◆仕様
クロックライン RS-422 ドライバ データライン RS-422 レシーバ
軸数 4軸 データ長 3~32ビット
クロック周波数 100kHz, 200kHz, 400kHz, 800kHz 通信周期 0.5ms
読み取りコード 符号なしバイナリ、符号ありバイナリ(2の補数)、グレイ

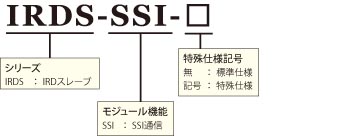

◆型式


◆モジュール一覧表
モジュール種別 型式 機能
マスタ IRDM-NB フィールドバス通信機能なし
IRDM-CCL CC-Link Ver2通信機能
IRDM-EP1 Ethernet/IP通信機能
IRDM-DP ProfibusDP通信機能
IRDM-ECT EtherCAT通信機能
スレーブ IRDS-GY 磁歪式リニアセンサ(GYシリーズ)変換器
IRDS-VR-S/M VRレゾルバ(1回転型、多回転型)変換器、アブソリュートエンコーダ
IRDS-VR-L 耐環境型リニアセンサ変換器
IRDS-AIO アナログ入出力
IRDS-AI4 アナログ入力(4軸)
IRDS-AO4 アナログ出力(4軸)
IRDS-DO ディジタル出力、パラレル出力、スイッチ出力
IRDS-SV 油空圧サーボコントローラ、サーボ弁や
DDV(サーボモータ+油圧ポンプ)を駆動
IRDS-VA 電磁比例弁ディジタルアンプ、流量制御弁や圧力制御弁を駆動
IRDS-WG 関数波形生成モジュール(1軸,4軸)、正弦波、矩形波などを生成
IRDS-SA 歪みゲージディジタルアンプ、ロードセルや圧力トランスデューサ
IRDS-SSI SSI入力モジュール(4軸)

IRDシリーズ
インテリジェント・リモートデバイスシステム
IRDシリーズは、いわゆるリモートI/Oに相当する製品です。1台のマスターモジュールに1台または複数台のスレーブモジュールを組み合わせることで様々なセンサやアクチュエータとのインターフェイスを提供します。
IRDシステムでは、スレーブモジュールの機能はそのままにマスターモジュールのタイプを変更するだけで、様々なPLCと接続可能です。
>詳細はこちら
