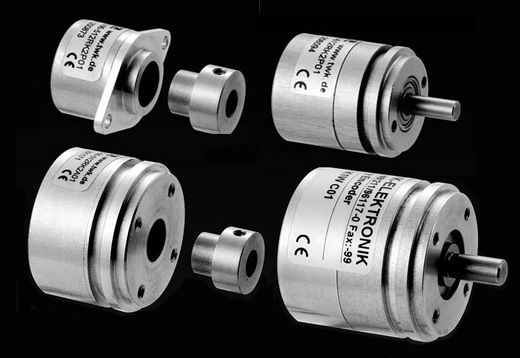

TR Electronic ロータリーエンコーダ CEシリーズ

メーカーの製品情報サイトはこちら

速度・回転測定 回転

高速回転などによる影響を全く受けず
常に回転位置の絶対番地を検出

ドイツ TR Electronic社 ロータリエンコーダはMAX24ビットのオプトエレクトロニクスによるマルチターン／シングルターンアブソリュート型ロータリエンコーダです。アブソリュート型ですから停電、電気的ノイズ、高速回転などによる影響を全く受けず常に回転位置の絶対番地を検出します。

この企業の登録製品はこちら

サンテスト（株）

【所在地】〒554-8691大阪府大阪市此花区島屋4-2-51

【電話番号】06-6465-5561 【FAX番号】06-6465-5921

【URL】http://www.santest.co.jp/ja/

● アブソリュート・ロータリエンコーダ
TR社ロータリエンコーダはOPTO-ELECTRONICSによる無接触式のマルチターンおよびシングルターンアブソリュート型エンコーダで、コードパターンが印刷されたプラスチックディスクが近赤外線のフォトダイオードとフォトトランジスターの間を回転し、このプラスチックディスクを複数枚設けることによって回転位置の絶対番地を検出するようになっています。アブソリュート型ですから、停電、電気的ノイズ、振動、高速回転などによる影響を全く受けず常に回転位置の絶対番地を検出します。また従来みられたステップ間のあいまいさ（Pseudo Codes）による誤差をなくすため最小ステップ変化で1bitのみ変化するようプラスチックディスクを設計してあります。
● インテリジェント・プログラマブルロータリエンコーダ
また、TRロータリエンコーダCEシリーズはプロセッサが内蔵されてあり、御希望の一回転計数、回転数、出力コードなどを御指定頂けるセミカスタムオーダーで、プリセット値も2点ご指示いただけます。プログラム可能のエンコーダですのでお客様御要望の各パラメータ設定が容易に可能となっており、かつ短納期で実現いただけます。
● CEシリーズ／プログラム
CEシリーズは一回転計数、回転数、出力コード、プリセット2点指定のほか、ゼロシフト、出力正負論理、回転方向（CW、CCW）、ホールドH/L、バス制御などもプログラム可能です。又、特殊信号としてリミット、パリティ、サイン、GO/STOP、ラッチストローブ信号などを出力することが出来ます。

◆仕様
タイプ CE-100-S CE-100-M CE-65-M
アブソリュート・シングルターン
一回転計数：最大8192
アブソリュート・マルチターン
一回転計数：最大8192、
最大回転数：4096
アブソリュート・マルチターン
一回転計数：最大8192、
最大回転数：4096
全計数 213 224 224
◯1回転計数 8192 8192 8192
◯最大回転数 1 4096 4096
◯出力コード BCD、Excess-3、 Binary、Gray BCD、Excess-3、 Binary、Gray BCD、Excess-3、 Binary、Gray
電源電圧 11～30VDC 11～30VDC 11～30VDC
消費電圧 150mA 150mA 150mA
出力段回路 SN7407オープンコレクタ
（プルアップ抵抗なし）		 SN7407オープンコレクタ
（プルアップ抵抗なし）		 SN7407オープンコレクタ
（プルアップ抵抗1Ω付）
フランジ Φ100mm Φ100mm Φ65mm
シャフト Φ12mm Φ12mm Φ10mm
コネクタ 37P-Dサブコネクタ 37P-Dサブコネクタ 37P-Dサブコネクタ
精度 ±0.5P（P=360°/1回転計数） ±20％ Bit Jitter ±0.5P（P=360°/1回転計数） ±20％ Bit Jitter ±0.5P（P=360°/1回転計数） ±20％ Bit Jitter
最大許容回転数 3000RPM 3000RPM 3000RPM
最大許容回転角加速度 104rad/sec2 104rad/sec2 104rad/sec2
起動トルク 2Ncm 2Ncm 2Ncm
軸受荷重 ラジアル 60N／アキシアル 40N ラジアル 60N／アキシアル 40N ラジアル 60N／アキシアル 40N
軸受寿命 4×108ターン 4×108ターン 4×108ターン
環境基準 IP54（防塵・防滴型）（オプションIP67） IP54（防塵・防滴型）
（オプションIP67）		 IP54（防塵・防滴型）
（オプションIP67）
動作温度 0～60℃
（オプション-20～70℃）		 0～60℃
（オプション-20～70℃）		 0～60℃
（オプション-20～70℃）
重量 1.3Kg 1.3Kg 0.8Kg
材質 シャフト：ステンレススティール／フランジ：アルミニウム／カバー：アルミニウム シャフト：ステンレススティール／フランジ：アルミニウム／カバー：アルミニウム シャフト：ステンレススティール／フランジ：アルミニウム／カバー：アルミニウム
耐振動 10G（100m/s2以下） 10G（100m/s2以下） 10G（100m/s2以下）
耐衝撃 100G（1000m/s2以下） 100G（1000m/s2以下） 100G（1000m/s2以下）
相対湿度 98％以下　結露不可 98％以下　結露不可 98％以下　結露不可
注）
1.光源は近赤外線発光ダイオードで寿命は105時間以上です。
応答周波数は20KHzです。
2.エンコーダには、ラジアルプレイが5μmの精密級ベアリングを使用していますので、シャフトカップリングは充分御注意ください。
※◯印は注文の際ご指示ください。プリセット値も2点ご指示いだだけます。
