IRDシリーズ IRDS-SA【スレーブ】

メーカーの製品情報サイトはこちら

歪みゲージアンプ入力モジュール

本モジュールはIRDシリーズのロードセル、圧力トランスデューサ入力モジュールです。120Ω~ 1kΩロードセルまたは圧力トランスデューサを最大2 軸まで接続でき、ディジタル変換データを取得します。IRDマスタモジュールを通して、フィールドバス上位機器または専用Windows®ソフトウェア(IRD Manager)で内部設定を変更します。
ロードセルまたは圧力トランスデューサ(1軸)を接続

この企業の登録製品はこちら

サンテスト(株)

【所在地】〒554-8691大阪府大阪市此花区島屋4-2-51

【電話番号】06-6465-5561 【FAX番号】06-6465-5921

【URL】http://www.santest.co.jp/ja/

◆特長
IRDマスタモジュールを通してフィールドバス(CC-Link, EtherNet/IP, PROFIBUS, EtherCAT)へ転送
他のスレーブモジュールからアナログ出力(IRDS-AIO, IRDS-AO4)またはディジタル出力(IRDS-DO)
IRDマスタモジュールを通して、フィールドバス上位機器または専用Windowsソフトウェア(IRD Manager)で内部設定を変更
設定により2Vまたは5Vのブリッジ電圧を供給可能。供給回路に電流制限回路を搭載しており、誤ってショートしたとしても内部回路を保護
フィールドバス上位機器またはIRD Managerからプリセット可能
任意のフルスケール値へスケーリング変換可能。ブリッジ電圧の差も吸収されるため、ユーザー側での電圧/荷重変換演算が不要
リモートセンシング:ケーブル抵抗による測定誤差をキャンセル
内部アナログ回路は基準電圧に対するレシオメトリック計測を行っているため、温度変化や経年劣化による変動に強い
上下限のリミット機能:あらかじめ設定した上下限値に対してリミット出力
自己診断機能:内部IC異常、センサ接続異常
RoHS指令対応

◆仕様
計測軸数 IRDS-SA10:1軸
IRDS-SA20:2軸
適合トランスデューサ 線式または6線式 歪みゲージタイプ
ロードセルまたは圧力トランスデューサ
ブリッジ電圧 DC 2VまたはDC 5V(設定により変更可能)
出力電流60mA以下(各軸)
最大アナログ入力定格 ±18mV
ブリッジ電圧5V時:±3.5mV/V以下のトランスデューサ
ブリッジ電圧2V時:±8.75mV/V以下のトランスデューサ
A/D変換分解能 0.6μV(フルスケールに対して16bit) サンプリング周期 0.2ms
ゼロドリフト 0.1μV/℃RTI以下 ゲインドリフト ±10ppm/℃以下
非直線性 0.01%FS以下 ローパスフィルタ 10Hz / 25Hz / 50Hz / 100Hz / 500Hz / 1kHz / なし
(1次IIRフィルタ)
ゼロ調整範囲 全範囲内(ディジタル値によるゼロ設定)

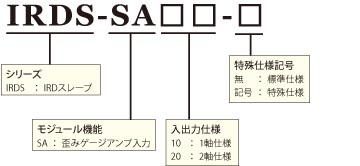

◆型式


◆モジュール一覧表
モジュール種別 型式 機能
マスタ IRDM-NB フィールドバス通信機能なし
IRDM-CCL CC-Link Ver2通信機能
IRDM-EP1 Ethernet/IP通信機能
IRDM-DP ProfibusDP通信機能
IRDM-ECT EtherCAT通信機能
スレーブ IRDS-GY 磁歪式リニアセンサ(GYシリーズ)変換器
IRDS-VR-S/M VRレゾルバ(1回転型、多回転型)変換器、アブソリュートエンコーダ
IRDS-VR-L 耐環境型リニアセンサ変換器
IRDS-AIO アナログ入出力
IRDS-AI4 アナログ入力(4軸)
IRDS-AO4 アナログ出力(4軸)
IRDS-DO ディジタル出力、パラレル出力、スイッチ出力
IRDS-SV 油空圧サーボコントローラ、サーボ弁や
DDV(サーボモータ+油圧ポンプ)を駆動
IRDS-VA 電磁比例弁ディジタルアンプ、流量制御弁や圧力制御弁を駆動
IRDS-WG 関数波形生成モジュール(1軸,4軸)、正弦波、矩形波などを生成
IRDS-SA 歪みゲージディジタルアンプ、ロードセルや圧力トランスデューサ
IRDS-SSI SSI入力モジュール(4軸)

IRDシリーズ
インテリジェント・リモートデバイスシステム
IRDシリーズは、いわゆるリモートI/Oに相当する製品です。1台のマスターモジュールに1台または複数台のスレーブモジュールを組み合わせることで様々なセンサやアクチュエータとのインターフェイスを提供します。
IRDシステムでは、スレーブモジュールの機能はそのままにマスターモジュールのタイプを変更するだけで、様々なPLCと接続可能です。
