IRDシリーズ IRDM-ECT【マスタ】

メーカーの製品情報サイトはこちら

EtherCAT 通信機能搭載

本モジュールはIRD シリーズのマスタモジュールです。複数のスレーブモジュールと組合せて使用することで、EtherCAT システムを構成できます。IRDM-ECT はEtherCAT マスタから見るとEtherCAT スレーブとなっており、IRD システムのデータを一括してEtherCAT マスタに転送します。

この企業の登録製品はこちら

サンテスト(株)

【所在地】〒554-8691大阪府大阪市此花区島屋4-2-51

【電話番号】06-6465-5561 【FAX番号】06-6465-5921

【URL】http://www.santest.co.jp/ja/

◆IRDモジュール装着可能数の計算
【条件1】
マスターモジュールの数=1
スレーブモジュールの数≦9
消費メモリブロック数≦64

【条件2】
入力バイト数の合計≦256バイト
出力バイト数の合計≦256バイト

◆仕様
EtherCAT機器タイプ EtherCATスレーブ 通信ケーブル カテゴリ5以上のSTPストレートケーブル
通信速度 100BASE-TX コネクタ ISO8877(RJ45)
供給電源 DC24V(±10%)

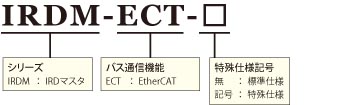

◆型式


◆モジュール一覧表
モジュール種別 型式 機能
マスタ IRDM-NB フィールドバス通信機能なし
IRDM-CCL CC-Link Ver2通信機能
IRDM-EP1 Ethernet/IP通信機能
IRDM-DP ProfibusDP通信機能
IRDM-ECT EtherCAT通信機能
スレーブ IRDS-GY 磁歪式リニアセンサ(GYシリーズ)変換器
IRDS-VR-S/M VRレゾルバ(1回転型、多回転型)変換器、アブソリュートエンコーダ
IRDS-VR-L 耐環境型リニアセンサ変換器
IRDS-AIO アナログ入出力
IRDS-AI4 アナログ入力(4軸)
IRDS-AO4 アナログ出力(4軸)
IRDS-DO ディジタル出力、パラレル出力、スイッチ出力
IRDS-SV 油空圧サーボコントローラ、サーボ弁や
DDV(サーボモータ+油圧ポンプ)を駆動
IRDS-VA 電磁比例弁ディジタルアンプ、流量制御弁や圧力制御弁を駆動
IRDS-WG 関数波形生成モジュール(1軸,4軸)、正弦波、矩形波などを生成
IRDS-SA 歪みゲージディジタルアンプ、ロードセルや圧力トランスデューサ
IRDS-SSI SSI入力モジュール(4軸)

IRDシリーズ
インテリジェント・リモートデバイスシステム
IRDシリーズは、いわゆるリモートI/Oに相当する製品です。1台のマスターモジュールに1台または複数台のスレーブモジュールを組み合わせることで様々なセンサやアクチュエータとのインターフェイスを提供します。
IRDシステムでは、スレーブモジュールの機能はそのままにマスターモジュールのタイプを変更するだけで、様々なPLCと接続可能です。
