エアー式リフト「パワーベース」は、東邦大信の低床型エアーリフトシリーズの製品で、
エアーホースにエアーを供給し上昇と下降をさせます。

省スペース用、低コストタイプ、ストローク量のご希望、
ダブルホースタイプなど、様々なタイプをご用意しております。

多用途に対応でき、物流システム・マテハンをサポートします。

【ラインナップ】
○軽荷重：MB-N型
○最低機高64mm、ストローク20mm
○最小型
○取付プレートはタップ穴加工

○軽荷重：TB型
○最低機高90mm、ストローク30mm
○スタンダードタイプ
●上部から簡単に取付け可能

○中荷重：SB型
○最低機高75mm、ストローク30mm
○低床ベーシックタイプ
●上部から簡単に取付け可能

○中荷重：PB-N型
○最低機高90mm、ストローク30mm
○下降速度を速くするためスプリング内蔵式
○取付プレートはタップ取付タイプ

○中荷重：PBL-N型
○最低機高90mm、ストローク30mm
○上部から簡単に取付け可能
○ロング機長対応3000Lまで可能

○重荷重：SB-H型
○最低機高75mm、ストローク20mm
○低床ベーシックタイプ
○上部から簡単に取付け可能

○重荷重：WB型
○最低機高75mm、ストローク30mm
○低床ワイドタイプ
○特殊ホース2本使用タイプ

○超重荷重：WB-H型
○最低機高75mm、ストローク20mm
○低床ワイドタイプ
○特殊ホース2本使用タイプ

アメリカで製造されるシンチシールは、一部の工業分野（食品加工、化学処理、製薬産業、セメント及び建設資材、鉱業及び鉱物 、２次電池）において、
世界トップクラスの性能をみせるシールとして認められています。
空気圧を利用した非接触シール方式(エアパージ構造)が特徴です。
エアパージ構造により、エアバリアを形成し、軸封部からの製品漏れを防ぎます。
この方式は摩耗を最小限に抑え、 シールの寿命が延び、メンテナンスコストも大幅削減できます。
また、分割タイプなら（一体タイプ、分割タイプが選択可能）、ベアリンク等軸周りの分解を一切せずに短時間で簡単に取付と交換が可能です。
少し軸ブレがあってもシール性がキープでき、高温、高摩耗環境でも優れた耐久性をみせます。
粉末および乾式処理に最適化されたシールであり、特に粉体・バルク処理装置での漏れ防止性能に優れ、競合他社に比べて粉塵防止 能力に優れています。
食品機械をはじめ様々な回転機器にお使いいただけます。
衛生設計 ：シンチシールは、食品、製薬業界でも使用できます。
取り付け・分解・清掃・メンテナンスが非常に簡単な軸用シールで、FDA承認材質で製作可能です。

シンチシール本体やリペアキットについての詳細や適用のご相談は、 ぜひ SK Art までお気軽にお問い合わせください。
お見積りにつきましても、価格等をできる限りご満足いただけるよう致します。

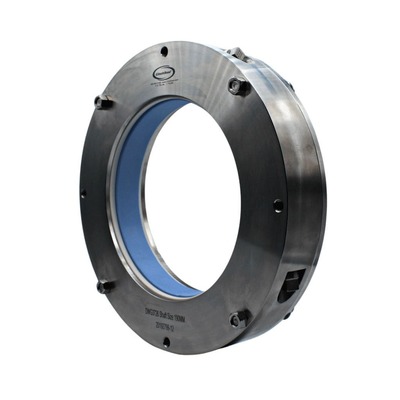

新設計のシンチシール9700は、混合機・ブレンディング装置用で、すべてステンレス製です。
食品、医薬/化学業界等、ステンレス製が要求される業界で乾燥粉体やスラリー製品に対応したシールです。

製品漏れ、工場の清掃問題、ベアリング駆動部の故障問題を排除

取り付けの際、他の機器の取外しは不要

有害なガスや粉塵を密封

電力消費がブレードパッキンより少ない

軸と共回りするユニークなエラストマー設計により、軸の破損や摩耗を完全に阻止

軸の破損、機能低下がない

シンチシールを試して貴社の回転機器すべてから漏れている粉体や粉塵をすべてストップさせましょう!

シンチシール本体やリペアキットについての詳細や適用のご相談は、 ぜひ SK Art までお気軽にお問い合わせください。
お見積りにつきましても、価格等をできる限りご満足いただけるよう致します。

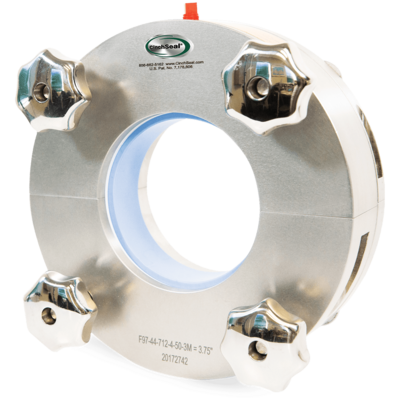

USDA承認のシンチシール9100シリーズ

2010年2月にアメリカ農務省「販売規制プログラム、農産物販売サービス」がCinchSeal®の新9100シリーズシールに対し機器承認を授与しました。
この新型シール食肉加工機器設計に対する「NSF/ANSI/3-A 14159-1-2002衛生条件」に準拠しています。
9100型の受賞理由は分割型回転メカニカルシールの設計にあります。

分割型設計により、シール取付の際、ベアリングや起動装置の取外しが不要

製品漏れをストップし、工場施設の清掃負担を軽減

一度取り付けたら機械的調整は一切不要

リップシールやパッキンのようにシャフトを破損することがない

ステンレス製のため、苛性洗浄にも対応

バッチのコンタミをなくす

シールは簡単に分解/組立て出来るのでバッチ間での洗浄が容易

シンチシールを試して貴社の回転機器すべてから漏れている粉体や粉塵をすべてストップさせましょう!

シンチシール本体やリペアキットについての詳細や適用のご相談は、 ぜひ SK Art までお気軽にお問い合わせください。
お見積りにつきましても、価格等をできる限りご満足いただけるよう致します。

シンチシール 7850 は、スクリューコンベヤーや他のバルクハンドリング機器用のメンテナンス不要のシールです。

食品、医薬品、化学業界の粉体やスラリー向けで、ステンレス製が要求されることに対応し、材質はSUS316を使用しています。
従来のロープパッキン等と比べて、より効果的で環境に優しいシンチシールをぜひお試しください。
粉体、粉塵漏れもあっという間にストップします。

自動調整式エラストマーによりメンテナンスが不要

SUS316 製で苛性洗浄が可能

ロープパッキンに比べ消費電力を30%節約

軸の破損、機能低下を引き起こさない。製品のロスやベアリングの早期故障がない。

粉塵や蒸気を密封

C.E.M.A.規格のスクリューコンベヤーおよびバルクハンドリング機器に対応した設計

ボルトパターンはフランジ付きベアリングに対応

軸線形成長や軸振れに対応可能な設計

ベッセル内圧力より5～8psi (34.5～55.2kPa) 高い圧力でエアパージか、シリコングリースを適用

シンチシールを試して貴社の回転機器すべてから漏れている粉体や粉塵をすべてストップさせましょう!

シンチシール本体やリペアキットについての詳細や適用のご相談は、 ぜひ SK Art までお気軽にお問い合わせください。
お見積りにつきましても、価格等をできる限りご満足いただけるよう致します。

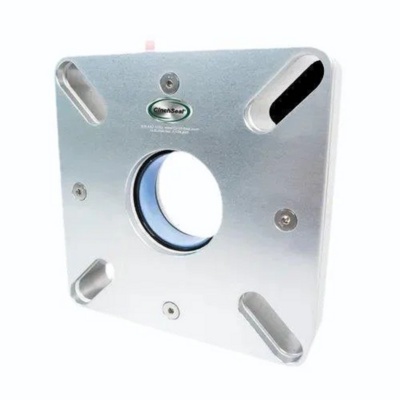

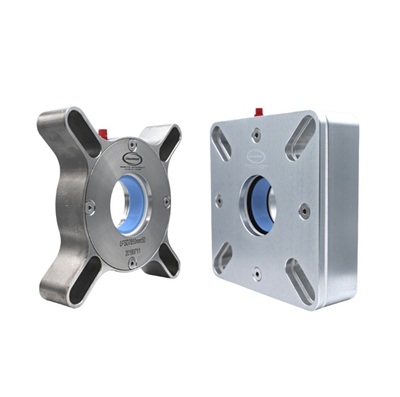

7500シリーズCinchSeal®（7520 & 7550）はユニークな自動調整設計により、メンテナンスが一切不要です。
スクリューコンベヤー、バケットエレベーターや、バルク固体アプリケーションに最適です。

7500シリーズはパッキンに比べ消費電力が30％少なく、軸の機能を低下させません。
完全に組み立てられるモジュラー設計の7500シリーズは漏れがないので、ベアリングを傷つけたり、プロセス部を汚染しません。

・C.E.M.A.スクリューコンベヤーやバルクハンドリング機器用に設計
・温度範囲：-45.6℃～232.2℃
・リペアキット対応設計
・フランジ付きベアリングに対応可能なボルトパターン
・ハウジングは陽極酸化アルミの削りだし加工
・軸線形成長や1/4”（6.35mm）の軸振れに対応可能な設計
・ユニークな自動調整設計のためメンテナンス不要
・ベッセル内圧力より5～8psi（34.5～55.2kPa）高い圧力でエアパージかシリコングリースを適用

シンチシールの7550シリーズは、すべてのC.E.M.A.準拠機器寸法に対応しているので、
消耗パッキン、シール板およびグランドパッキンを置き換えて簡単にボルト締め出来ます。
シンチシールを試して貴社の回転機器すべてから漏れている粉体や粉塵をすべてストップさせましょう!

シンチシール本体やリペアキットについての詳細や適用のご相談は、 ぜひ SK Art までお気軽にお問い合わせください。
お見積りにつきましても、価格等をできる限りご満足いただけるよう致します。

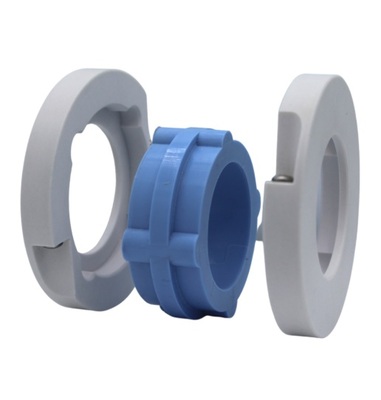

シンチシール本体を購入して頂いた後、いずれリペアキットが必要になります。
原材料の摩耗性により交換周期は変わります。
例えば、チョコレート工場なら本体購入後３～５年ほど使用し、それからリペアキットを購入するケースもあります。
また、バッテリー業界のように、陽極剤・重金属など原材料の摩耗性が高いものを処理するのであれば、１～２年使用してからリペアキットを購入するケースもあります。
摩耗性がない原材料の場合、2年以上はリペアキットなしでも使用できるケースが多いです。
かなり摩耗が激しい原料の場合でも、１年以上使用できるケースが多いです。

シンチシール本体やリペアキットについての詳細や適用のご相談は、
ぜひ SK Art までお気軽にお問い合わせください。

お見積りにつきましても、価格等をできる限りご満足いただけるよう致します。

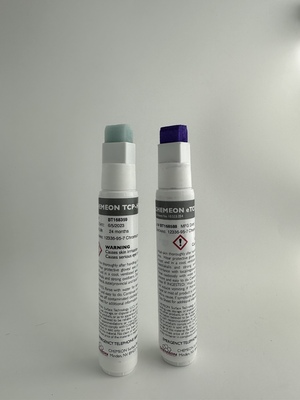

タッチアップ用途で使用するタッチアップペン。
紫色でコーティングされるので、品質管理に役立ちます。

クリアできる産業スペック：MIL-DTL-81706. MIL-DTL-5541 Type II. MIL-C-5541 Class 1A and Class 3. ROHS. REACH. WEEE. ELV. OSHA, ASTM B921. QPL.

・使用可能素材：アルミニウム、陽極酸化アルミニウム、亜鉛および亜鉛合金、マグネシウム、亜鉛メッキ鋼、 IVD、カドミウム、チタン、ジルコニウム
・性能：耐食性向上、ペイント付着性向上、導電性、コーティングの耐久性
・露出可能温度：24時間121℃までの温度で加熱しても性能の変化なし。

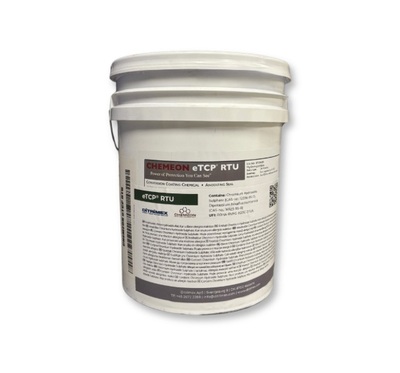

CHEMEON® eTCP®（視認性を備えた次世代・最高峰3価クロム化成処理剤、常温封孔処理剤）

最大の特徴は、処理面が紫色に発色すること。
従来の3価クロム処理は無色透明に近く判別が困難でしたが、eTCPは目視で一目瞭然。
品質管理工程を劇的に効率化します。

【主要スペック・準拠規格】
航空宇宙、防衛、自動車産業等の極めて厳しい信頼性基準をクリアしています。

軍用規格： MIL-DTL-81706B, MIL-DTL-5541 Type II (Class 1A & 3), QPL認定
環境規制： RoHS, REACH, WEEE, ELV, OSHA 準拠
試験規格： ASTM B921

【圧倒的な性能と導入メリット】
最高峰の耐食性： 既存の3価クロム処理を一段階引き上げる、極めて高い防錆性能を発揮。
品質管理の確実性： 「処理漏れ」を防ぐ紫色の視認性により、検査コストを削減し信頼性を担保。
優れた熱安定性： 121℃で24時間加熱後も性能変化がなく、過酷な温度環境下でも耐食性を維持。
高機能・高効率： 6価クロム処理より硬質な仕上がり。導電性を維持し、優れたペイント付着性と耐久性を付与。
コストと環境の両立： 低温処理でエネルギーコストを抑制。トップコート不要かつ平均皮膜重量 22.88 mg/ft² という軽量化を両立。

【適用範囲・使用方法】
対応素材： アルミニウム合金（陽極酸化含む）、亜鉛・亜鉛合金、亜鉛メッキ鋼、マグネシウム、IVD、カドミウム、チタン、ジルコニウム。
施工方法： 浸漬、スプレー、ブラッシング、タッチアップ。

【製品ラインナップ】
液体タイプ（5 / 55ガロン）： 希釈不要で即使用可能。
タッチアップペン： 部分補修・フィールドメンテナンス用。
粉末タイプ： 輸送・保管コストの最適化に。

エンジニアの皆様へ：
最高峰の防錆スペックと、視認性による安心を同時に手に入れませんか？

CHEMEON TCP-HF（6価クロムフリー）は、世界的なベストセラーを誇る高性能な3価クロムベースの表面処理剤です。
環境負荷の高い6価クロムの代替として開発され、アルミニウムをはじめとする多様な金属に、極めて高い耐食性と塗装密着性を付与します。

化成皮膜処理に加え、陽極酸化（アルマイト）後の常温封孔処理としても使用可能なハイブリッド製品です。

【主要スペック・準拠規格】
航空宇宙、防衛、自動車産業等の厳しい基準をクリアしています。

軍用規格： MIL-DTL-81706B, MIL-DTL-5541 Type II (Class 1A & 3), QPL認定
環境規制： RoHS, REACH, WEEE, ELV, OSHA 準拠
試験規格： ASTM B921

【圧倒的な性能とメリット】
卓越した耐食性： * アルミニウム：塩水噴霧試験 336時間以上
陽極酸化アルミ：塩水噴霧試験 3,000時間以上
優れた熱安定性： 121℃で24時間加熱後も性能変化がなく、高温露出後の耐食性低下を防ぎます。
高機能皮膜： 6価クロム処理より硬質な仕上がり。導電性を維持し、ペイント付着性も向上。
工程改善： 平均皮膜重量 22.88 mg/ft² と極めて薄膜で、トップコート不要。低温処理が可能なため、エネルギーコストを削減します。

【適用範囲・使用方法】
対応素材： アルミニウム合金、陽極酸化アルミ、亜鉛・亜鉛合金、亜鉛メッキ鋼、マグネシウム、IVD、カドミウム、チタン、ジルコニウム。

施工方法： 浸漬（ディップ）、スプレー、ブラッシング、タッチアップ。

【製品ラインナップ】

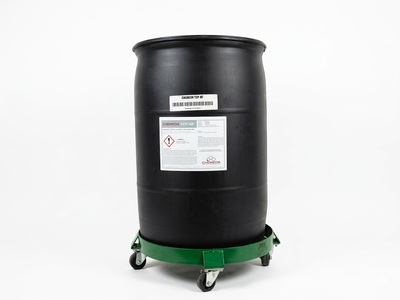

5ガロン容器 / 55ガロンドラム缶 / タッチアップペン（現場での簡易補修用）

エンジニアの皆様へ：
従来の6価クロムからの切り替えにおいて、耐食性の低下や工程の複雑化は大きな課題です。
TCP-HFは、QPL認定済みの確かな性能で、環境対応と品質向上を同時に実現します。

タッチアップ用途で使用する環境にやさしい3価クロムベースのタッチアップペン。
環境にやさしく、6価クロム処理を超える性能実現。

TCP-HF使用でクリアできるスペック ： MIL-DTL-81706B, Type II, Class 1A & 3, Form I, Method A/B/C MIL-DTL-5541F, Type II, Class 1A & 3 PWA 36521-1 C (in lieu of Rev. B) GD Part Spec No: TCP-HF SS8486


アメリカのネバダ州ミンデンにあるCHEMEON社は、米国国防総省と米国海軍の認可を受けた最初の化学製品製造会社であり、発がん性物質である六価クロム酸塩の代替品である
TCP-HFやeTCPを商業化した金属表面処理の先駆者的存在の会社です。

CHEMEONの製品は、航空宇宙、自動車、調理器具、電子機器、重機、海洋、医療、軍事など、さまざまな業界セクターの「フォーチュン500」企業によって評価され、使用されています。全ての製品は、ISO 9002規格に基づいてアメリカ国内で製造されています。

初期の摺動性に特化した、ノンオイル、ノングリス、ノンコーティングの摺動性ゴム材料を開発しました。『すべるゴム』は、一般的なゴムと比べてすべりやすいゴムです。ゴム表面がすべりやすいことで、ゴム同士の固着防止やパーツフィーダー使用時の製品の流れが改善されるメリットがございます。

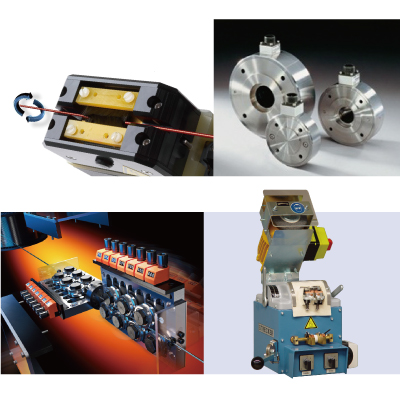

110年以上のワイヤー矯正機専門メーカー　ビトレス・アルバート
【1】ローラーポジションインジケーターERPO
ローラー押し込み量の数値管理が可能
【2】平板用矯正ローラーBKV
平板用矯正ローラークイック　開閉レバー付きで線通し操作が容易

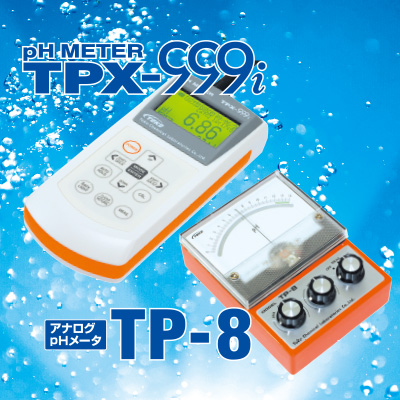

■ｐHメータ　TPX-999　
■ORPメータ　TRX-999　
■pH/ORPメータ　TPX-999Si　　

現場で：現場での投げ込みにも使用できます。　
実験室で：計量法　型式承認　第SS091号　TPX-999、TPX-999Si

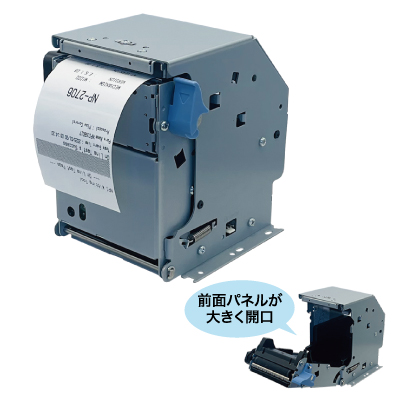

■薄型×容易な用紙交換
＜組込みタイプ＞NP-P2071M／NP-P2072M
奥行わずか66mmで省スペースに設置が可能。

■手のひらサイズ×幅広いシーンに対応
＜据置きタイプ＞NEX-C200
軽量で場所をとらないコンパクトボディ、壁掛け設置にも対応。

線接触から面接触へ。
●断面形状が四角のため、金型との平面接触を可能としました。
●接触面積が増加し、効率良く金型に熱を伝えることができます。
●金型への挿入は溝加工で済むため、加工費が抑えられます。
●取付け・取外しが容易にできます。

フッ素イオンメータ　ハンディタイプ

●制御盤用調湿シート　結露無用　（貼るだけ※）
530×230mmから名刺大まで4サイズ
※両面テープ、マグネットなどで筐体内部に貼り付けてください。

●制御盤、キュービクル用　小型除湿器（手のひらサイズ）
DRY SAMOL　DR-03/06

■高精度・小型
■測定範囲　0～10,000ppm
■500ppm以下も高精度で測定（±30ppm±3%）
■CO2センサーは旭化成（Senseair）製を採用

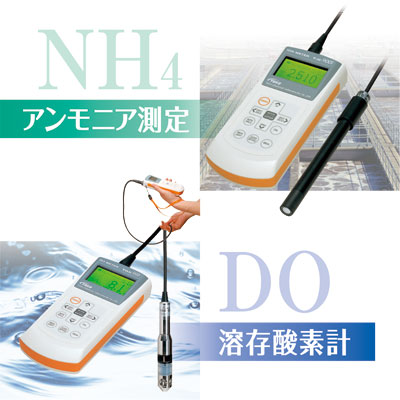

＜アンモニア測定＞
ハンディアンモニアメータ　ＴｉＮ－９００１
■チップ交換で誰でも簡単に交換可能
■水中の共存物質の影響を受けずに測定
■着色したサンプルや濁った液でも問題なく測定
＜溶存酸素計＞
ポーラログラフ方式ＤＯメータ　ＴＯＸ－９９９シリーズ
■現場で役立つ防水機能
■インターバル測定でデータメモリ
