小型搬送装置用ローラに最適な極小径ガイドフォロアです。自社の高精度ミニチュアボールベアリング2個を搭載し、厳密に予圧を管理した状態で組み込む事でローラにガタつきがなく、低摩擦トルクを実現しています。

・減速比は10:1です。 ・ベアリング使用で回転ムラが小さいです。 ・ローラタイプでバックラッシも小さいです。 ・ギヤ式に比べ低振動・低騒音です。

米粒より小さな、外径2mm・内径0.6mm の超精密静音型玉軸受です。国際規格「AFBMA ABEC-5（JIS P5）級」の精度をクリア。長年培ってきた超精密加工技術を駆使した製品です。錆びにくいマルテンサイト系ステンレス鋼を採用しています。

ミニチュアボールベアリングの外輪に、ゴムを焼付け接着し研磨仕上げしています。ベアリングはステンレス製、ゴムはポリエーテル系ウレタンゴム（黒色）で硬度はHS90°±3°です。高精度・低振動・低騒音が要求される送り機構に最適な製品です。

ラジアル荷重と一方向のアキシアル荷重を負荷することができるミニチュア玉軸受。アキシアル負荷能力が高く、負荷を受ける側の内輪および外輪の溝は深い。接触角を45°にして、アキシアル剛性が大きい。両側が鋼板でシールドされ、グリースが封入されている。通常2 個の軸受を対向させ、内部すきまを調整して使用する。 ボールねじ支持用に適する。

軸径3～8mmのミニチュアボールネジ支持用サポートユニットです。自社開発のミニチュアスラストアンギュラ玉軸受を搭載し、アキシアル高剛性とメンテナンスフリーを実現。市場標準品に比べコンパクトな設計で、装置の小型化・軽量化と、応答性の向上を可能にします。

業界初となる内輪クリープフリー仕様の樹脂ベアリングです。インサート成形で軸受の外輪と樹脂の抜け強度を高め、成型後は外径を切削加工することで、寸法・振れ精度において高精度を実現。樹脂は機械的強度や耐摩耗性に優れているポリアセタール樹脂を採用しています。

ローラタイプの直線運動製品です。自社開発のミニチュアストラトアンギュラ玉軸受 「クロクシー」を搭載することで、低摩擦でのスライダ起動と優れた静音性を実現。 シンプルな構造で取扱いがしやすく、ベルトタイプのアクチュエータに対応します。

pH3でもサビないミニチュアベアリングです。高耐食マルテンサイト系ステンレス鋼 「TBN-6H」を採用し、SUS440Cを遥かに凌ぐ耐食性と、独自の熱処理技術でHRC59の硬度を実現。屋外や塩水環境、pH3～pH12の薬液がかかる過酷な環境などで抜群の性能を発揮します。

軽負荷のスライド部に最適な直線運動製品です。高精度ミニチュアボールベアリングを6個採用し、スムーズな作動を実現。予圧構造を採用することでスライダとレールのガタ「ゼロ」。シンプルな構造に精密プレス加工技術を取り入れ、ローコストと高精度を両立しています。

●コントロールノブOKYシリーズは、握りやすい形で、操作が非常に快適です。 ●最新の人間工学に基づいた形状で、ノブを回転させたりプッシュしたり、高い操作性を発揮します。 ●堅牢なポリカーボネ－ト製の本体と、機能的な溝を設け、滑り止め効果と心地よい手触りのTPE製グリップを一体成形させたノブです。 ●LED照明タイプと、照明なしタイプをご用意しています。 ●方向指示線ありタイプと、なしタイプがあります。 ●LED照明タイプの機種は、上面リング部と側面方向指示部をLEDが照らし、暗い場所や悪条件下でも視認性に優れます。 ●軸への固定は、多くの実績をもち、信頼性に定評のあるコレットチャック方式です。 ●ノブ本体は、直径φ36／φ46から選択可能です。 ●ノブ本体・LEDバックライト・キャップ・ベースを組み合わせて構成されます。 ●ベースはLEDバックライトを取り付ける為のオプション品ですが、照明なしタイプにも装着でき、ノブが浮き上がった上品な印象になります。 ●使用用途は、測定・制御技術、医療・実験装置、通信機器、ビル管理システム、スマートファクトリーなどです。

外輪及び数個の玉から成り，回転軸の先端の円すい部（通常60°のピボット）を支える玉軸受である。玉のピッチ径が小さいことと軸のピボット部の形状から，摩擦トルクは小さい。

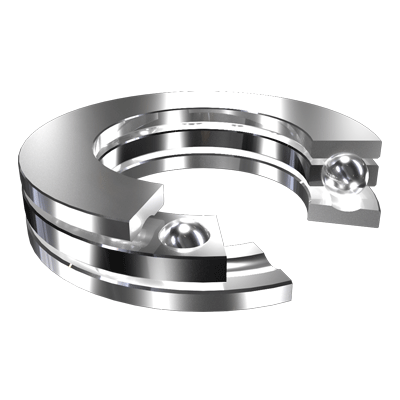

上下の軌道盤に軌道みぞを付けたことにより、より高い定格荷重を確保した。また、軌道みぞが付くことにより回転時のボールと保持器の動きを抑えることでシャフトやハウジングへの接触を軽減している。

軌道みぞのない平らな軌道盤と，玉を組み込んだ保持器から構成されている。一方向のアキシアル荷重だけを負荷することができる。軌道が平面なので，摩擦トルクは小さい。低速回転に用いられる。

内径に対する外径の比が標準より小さい深溝玉軸受である。この軸受を使用することにより，装置の小形軽量化が図れる。

内輪幅を外輪幅より0.397mm（1/64インチ）ずつ両側に拡げたインチ系の深溝玉軸受である。この軸受を使用すると，軸受周りの設計や組立てが簡単になる。

外輪の片側につばをもった深溝玉軸受である。この軸受を使用する場合，ハウジング内径に肩を設ける必要がないので，精度の高い通し穴加工ができる。この軸受は，ハウジングの側面が基準となって取り付けられるので，ハウジング側面の直角度を精度よく加工する必要がある。

内輪・外輪に設けられた軌道の溝は，転動する玉の半径より，わずかに大きい半径の円孤の横断面をなしているラジアル玉軸受である。ラジアル荷重のほかに，両方向のアキシアル荷重を負荷することができる。摩擦トルクが小さく，高速回転をする箇所や低騒音・低振動が要求される用途に最も適している。

歯科切削用ハンドピースには患者のストレスを軽減するために、 超高速回転および超低振動などのハイレベルな性能が求められます。ISCはこれらの要望に 応えるために、低トルク・超高速回転特性を備える高精度歯科用軸受を 開発・製造しています。

ミニチュア・ボールベアリングと精密加工部品を複合組立したユニット製品。数々のボールベアリング製造から得たノウハウを生かし、高精度、高品質、低コストを実現しています。軸受周りの設計でお困りなら、お気軽にご相談ください。最適軸受の選定と、軸受周りの最適設計をお手伝いいたします。
