小型・薄型化、低騒音、長寿命
多様なニーズに応えるミニチュア・ボールベアリング
サブミクロンの高精度を実現する技術力、お客様のニーズに応える開発力、イノベーションを生み出す発想力。そのすべてを駆使し、NSKマイクロプレシジョンは数百種を超えるミニチュア・ボールベアリングを製造し、幅広い分野の機器・装置に採用されています。

◆ミニチュア・ボールベアリング製品ラインナップ
ミニチュア・ボールベアリング

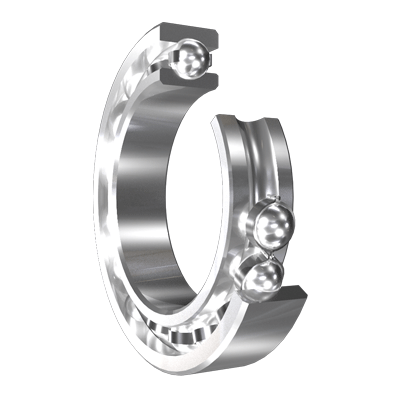

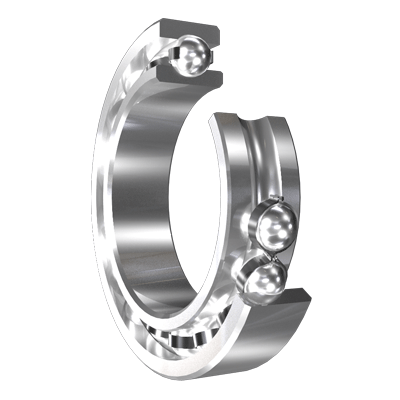

単列深溝玉軸受
内輪・外輪・玉・保持器・シールで構成される一般的に最も使用されているラジアル玉軸受である。
>詳細はこちら

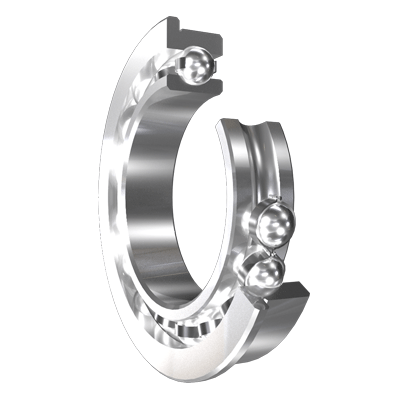

フランジ付き深溝玉軸受
外輪の片側につばをもった深溝玉軸受である。この軸受を使用すると組立時の取り付けが容易となる。
>詳細はこちら
内輪広幅形深溝玉軸受
内輪幅を外輪幅より両側に拡げたインチ系深溝玉軸受である。この軸受を使用すると、軸受周りの設計や組立が簡単になる。
>詳細はこちら

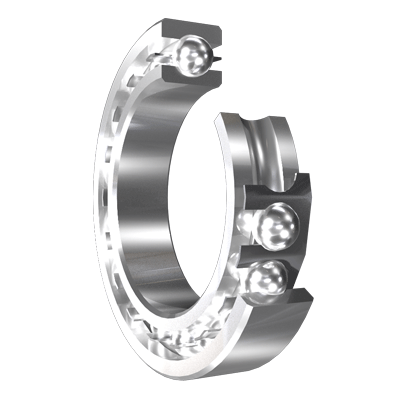

薄肉形深溝玉軸受
内径に対する外径の比が標準より小さい深溝玉軸受である。この軸受を使用することにより、装置の小型軽量化が図れる。
>詳細はこちら

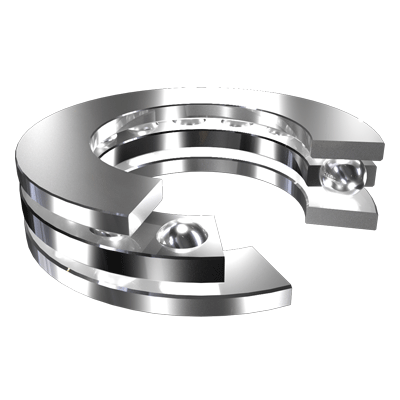

スラスト玉軸受
軌道みぞのない平らな軌道盤と、玉を組み込んだ保持器から構成されている。一方向のアキシャル荷重だけ負荷することができる。
>詳細はこちら

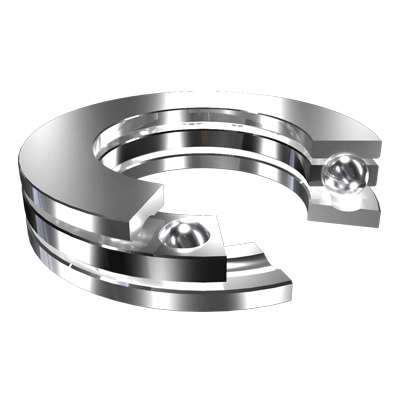

溝付きスラスト玉軸受
スラスト玉軸受と比べて、上下の軌道盤に軌道みぞを付けたことにより、より高い定格荷重を確保した。
>詳細はこちら
ピボット玉軸受
外輪及び数個の玉から成り、回転軸の先端の円すい部(通常60°のピボット)を支える玉軸受である。
>詳細はこちら
スラストアンギュラベアリング クロクシー
ミニチュアサイズによりボールネジ支持軸受のサイズダウン。用途:アクチュエーター、ボールネジサポートユニット。
>詳細はこちら

◆NSKマイクロプレシジョンの製品ラインナップ
高耐食ベアリング キャストップ
ph3~ph12の薬液がかかる環境で使用可能
キャストップは従来のステンレス鋼SUS440C 以上の耐食性を示す新開発材料TBN-6H に独自の熱処理技術で、耐荷重性能を実現したベアリングです。
塩水にさらされる船舶や釣具、消毒液を使用する医療機器等の酸性・アルカリ環境に抜群の性能を発揮します。
>詳細はこちら

歯科用高速ベアリング
超高精度・高速回転が求められる
歯科用ハンドピースの主要パーツ
歯科切削用ハンドピースには患者のストレスを軽減するために、 超高速回転および超低振動などのハイレベルな性能が求められます。ISCはこれらの要望に 応えるために、低トルク・超高速回転特性を備える高精度歯科用軸受を 開発・製造しています。
>詳細はこちら
世界最小クラスのミニチュア・ボールベアリング
世界最小クラス
量産深みぞ玉軸受
長年の精密極小径軸受製造で培った卓越した技術を駆使した世界最小クラスの深みぞ玉軸受
>詳細はこちら

ユニット製品
ミニチュア・ボールベアリングと精密加工部品を複合組立したユニット製品
最適軸受けの選定や、パフォーマンスを最大化する構造の設計、高精度のアッセンブリーの実現など、ベアリング製造で培った強みを生かし、高品質と低コストを両立するユニット製品を開発。軸受周りのさまざまなご要望をカタチにいたします。
ガイドフォロア
低トルク・軽量搬送機器に最適
自社の高精度ミニチュア・ボールベアリングを使用した極小径小型搬送ローラーです。
用途例 小型搬送装置
>詳細はこちら
ミニチュアサポートユニット クロクポート
ボールネジ支持用コンパクトサポートユニット
業界初、3~8mmのミニチュアボールネジ支持用に軽量コンパクトで高剛性のサポートユニットをシリーズ化しました。
用途例 ボールネジサポート
>詳細はこちら
ウレタン巻きベアリング
高精度・低振動・低騒音が要求される送り機構に
ウレタン巻きベアリングは、ミニチュア・ボールベアリングの外輪に直接ウレタンゴムを焼き付け接着しています。高精度・低振動・低騒音が要求される送り機構の用途にお応えします。
用途例 ATM、券売機
>詳細はこちら
樹脂巻きベアリング
業界初 内輪クリープフリー仕様
ボールベアリングの外輪にプラスチックを成型、または圧入したプラスチックローラーで、精密ガイドを要求される様々な機器にご利用頂けます。
さらに用途に応じ、耐熱/帯電防止樹脂の使用やネジ付き軸をはじめ各種軸との組合せにもお応えします。
用途例 PPC、プリンター、FAX
>詳細はこちら
軸付きベアリングユニット(ピン付きベアリング)
機器への組み付けを容易にする軸付きベアリング
寸法管理の面倒な軸とベアリングを精密勘合し、機器への組み付けを容易にした軸付きベアリングです。
用途例 キャリッジ
>詳細はこちら
トラクションドライブ
自社製高精度ミニチュアボールベアリングを搭載したローラタイプの減速機
軽量・コンパクトで静音性に優れています。
・減速比は10:1です。
・ベアリング使用で回転ムラが小さいです。
・ローラタイプでバックラッシも小さいです。
・ギヤ式に比べ低振動・低騒音です。
用途例 小型ロボット、ドローン、産業機械
>詳細はこちら
ピボットASS'Yベアリングユニット
高容量化が加速するH.D.Dのミクロン単位のヘッド駆動制御の要求にお応えします。本ユニットは2個の高精度ベアリングと精密加工部品を厳密な予圧管理のもと、圧入または接着で組立て供給致します。
また、ミニチュアベアリングの製造メーカーであるが故に、低トルク、低騒音等、ベアリングの基本性能にかかわるご要望に的確にお応えすることができます。
用途例 ハードディスクドライブ
>詳細はこちら
ユニット製品
ミニチュアボールベアリングを使用し、滑らかな動きで静音性に優れた直動製品
高精度深玉軸受を走行輪として使用している簡易プレス直動のアイスライド、高負荷容量のミニチュアスラストアンギュラ軸受をローラユニットに組込み走行輪として使用しているフルライド。どちらも予圧構造で、スライダのガタは無くスムーズに動きます。
アイスライド
ローコスト直動製品
ミニチュア・ボールベアリングを6個使用していますので引っ掛かりなくスムースです。
また組立て時に予圧量を調整することで、ガタをなくしています。ステンレスレール及び精密プレス部品(無電解ニッケル)により高精度かつシンプルな設計によるローコストを実現しました。
用途例 金融関連機器、各種、制御機器/伝動機器
>詳細はこちら
フルライド
高負荷容量の直動製品
自社開発のクロクシーを使用したローラータイプの直線運動製品です。
クロクシーの滑らかな回転によりスムーズな直線運動と高負荷容量を実現しております。
シンプルな構造によりローコストを実現しています。
ベルトタイプのアクチュエーターにも対応致しております。
>詳細はこちら
