BELLMATIC（株）

ウエブ搬送用部品・ウエブ搬送用装置

メーカーの製品情報サイトはこちら

この企業の登録製品はこちら

BELLMATIC（株）

【所在地】〒190-1201東京都西多摩郡瑞穂町二本木387-1

【電話番号】042-556-1111 【FAX番号】042-556-0011

【URL】http://www.bellma.com

お問い合わせ この情報のWEBサイト

◆BELLMATIC株式会社の製品ラインナップ

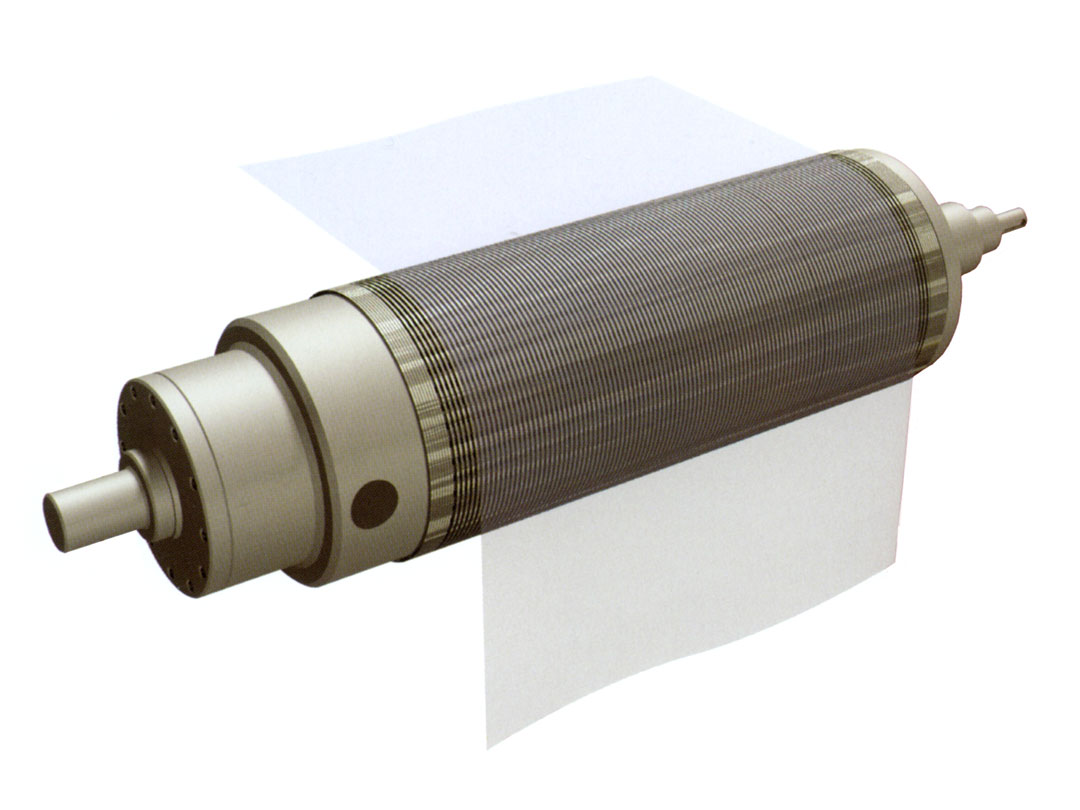

サクションロール
ワイヤー接触構造でグリップ力向上、
吸引痕を残さないサクションロール
本ロールの基本構造は、アルミ押出材にスリットを設け、このスリットに対し直角にワイヤーを任意の間隔をもって巻きます。ブロワーによりワイヤーの隙間から減圧し、搬送物を既定の抱角度に吸着する構造です。
＞詳細はこちら
吸引幅可変型サクションロール
（各種径） 多穴二重管型
（製作範囲　径φ150～φ500　面長500～8000mm）
アルミ、SUS-304、SUS-316、SS
＞詳細はこちら
エアーターンバー
非接触搬送でウエブに傷なく搬送可能。
張力測定も可能。
エアーターンバーの基本的構造は、断面が半円、半楕円と、その両側部に直線部分がある独創的な構造となっています。この構造によって基材の浮上具合はエアーターンバーの外周面に沿って平均になり、エアーターンバーに接触することはありません。
材質はSUS-304やアルミ製で、その両端に固定軸部の付いたフランジが固定されています。
固定軸部の片側、または両方に圧縮空気供給用の継手が付いています。
＞詳細はこちら
非接触ウエブテンションメーター
非接触によるフィルム張力測定
本装置は各種エアーターンバー圧力センサーを設け、浮上しているフィルムとエアーターンバー表面間の圧力がフィルムの張力に正比例する事に着目し開発された世界初の非接触張力測定装置です。
＞詳細はこちら
非接触ウエブオートコントローラー
非接触ウェブテンションプロファイラー
● 非接触である
● 張力　略0～最大まで
● 測定精度　0.1％以下
● 測定速度　20m/sec以下
● 炉内温度　400℃
● 本質安全防爆
＞詳細はこちら
液中ターンバー
液中でも非接触搬送は可能です
基本構造はパンチング型エアーターンバーと同一です。液槽内の液をポンプにより加圧し、その水圧にて基材を浮上させ、液槽内に排出し循環使用されます。
＞詳細はこちら
ノンフリックシリンダー
長いストロークのものが制作可能
本器の使用主目的は機器の往復運動中に於いて低摩擦でかつ低ヒステリシス（低メカロス）を必要とする機械要素に使用されます。
＞詳細はこちら
リニアガイドエアーシリンダー
ウエブ搬送ライン制御用リニアガイドエアーシリンダー
本器は、フィルム・紙・布・金属箔・不織布等のウエブ搬送ライン制御機器の往復運動用（低メカロス）アクチュエーターで、圧縮空気を利用した低摩擦シリンダーです。
＞詳細はこちら
クリーンブラスター
フィルムに付着したダストを徹底除去
高圧力のエアーや洗浄水を効果的に用いて、基材表面のダストを剥離、回収するものです。その条件は洗浄用のエアーの消費量は少なくエリアを広く、基材表面に限りなく接近させることです。
＞詳細はこちら
