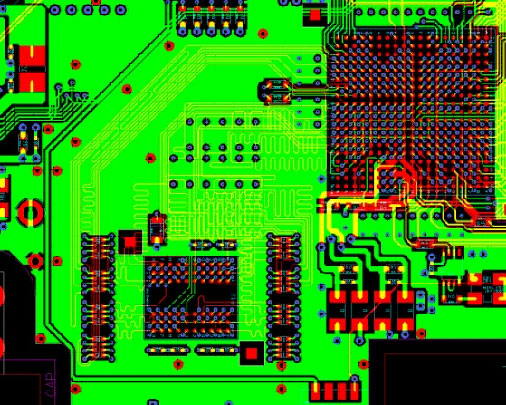

【BGA→DDR2】【USB2.0】 ●BGAからDDR2までの 最大と最小パターンの長さ、配線長をまとめる。 ●USB2.0 信号ラインの差動インピーダンスを90Ωにする。 USB用クロック入力パターンのガードリング ●部品ライブラリー登録 デバイスパッケージも種類がたくさんあります。
	【発熱部品】 ●部品の放熱性を考えたパッド、パターン対策 ●パッド部分を広く設ける、熱が逃げやすいように強化のＶＩＡを数カ所設ける。 ●スペースがあればパターンはベタパターンで放熱対策。

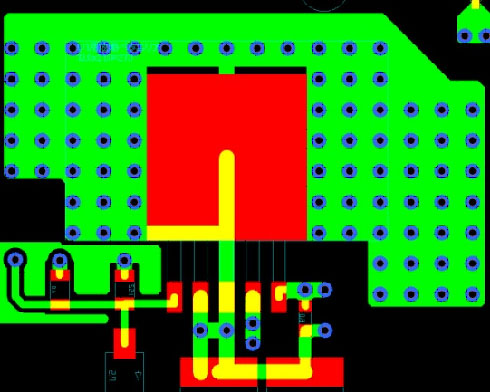

	【電源基板】 ●高電圧、大電流基板の設計、電源のグループ分け方が設計の重要なポイント。 ●最大12A流れる部分のパターン幅の確保 パターンギャップ確保が基板の性能に影響する。

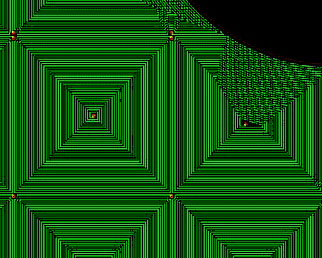

	【コイル基板】 ●パターン0.5ミリ、パターン間隔0.5ミリなどで一定の間隔でパターンの始まりとパターンの終わりまで配線する。 ●センター位置が少しでもずれると再設計になるので注意が必要になります。

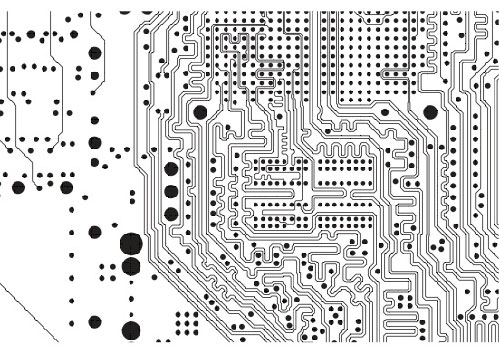

	【ガーバー図面】 ●差動配線等パターンイメージのガーバー図面 ●ガーバーインした図面をPDFデータに変換できます。 ●チェック用のデータ、閲覧用のデータに変換。
