ウェルコムデザイン（株）

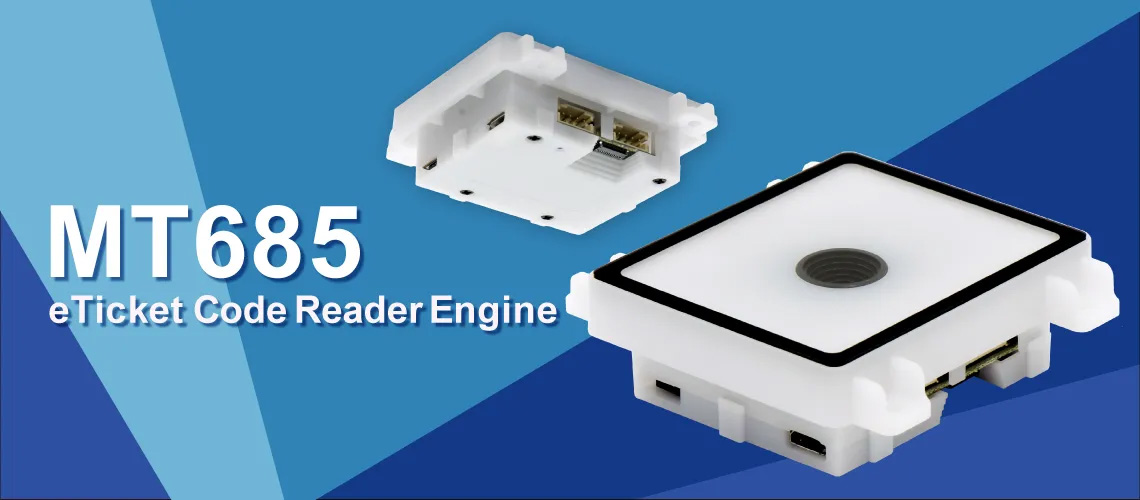

eチケットタイプコードリーダエンジン MT685

基板がカバーで覆われたタイプ

薄型・コンパクト
モバイル端末画面のコードをスムーズに読み取り

MT685は、スマートフォンなどのモバイル端末に表示されたバーコード・QRコードの読み取りをスムーズに行えるように最適化された2Dコードリーダエンジンです。
薄型設計により、スペースに制約のある機器にもスムーズに組み込むことができます。
広角光学レンズを搭載しており、モバイル端末の液晶画面（LCD）上に表示されたバーコード・2次元コードを読み取ります。保護ウィンドウを備えており、追加でカメラ部保護の設計が不要なため、そのまま組み込むことができます。

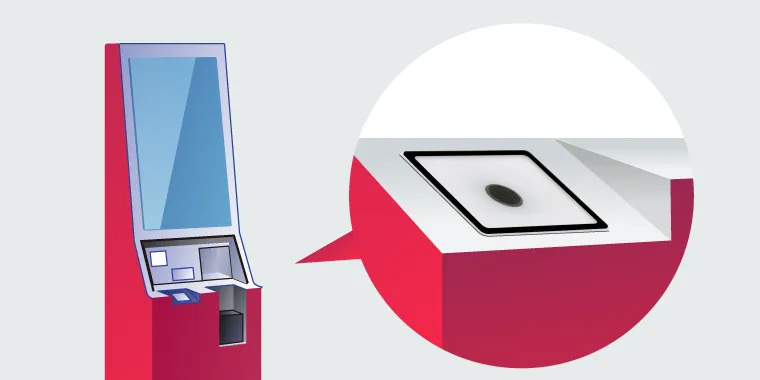

小売業、物流、入退室管理、公共交通機関など、幅広い分野で安定したパフォーマンスを発揮します。

安心の1年保証

この企業の登録製品はこちら

ウェルコムデザイン（株）

【所在地】〒651-2228兵庫県神戸市西区見津が丘1-13-3

【電話番号】078-994-5333 【FAX番号】078-994-5400

【URL】http://www.e-welcom.com

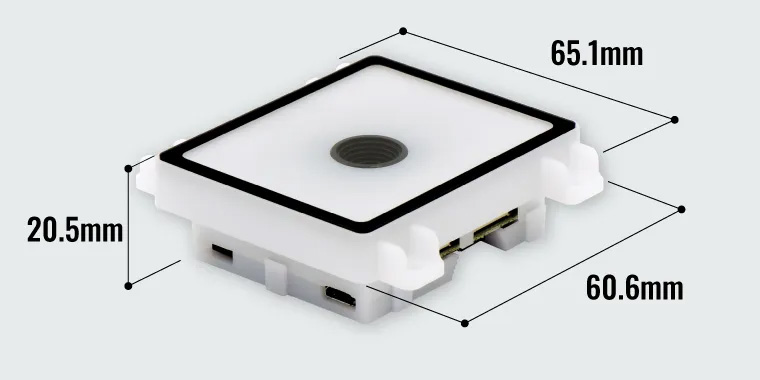

薄型・省スペース設計

MT685は薄型設計のため、スペースに制約のある機器にも容易に組み込むことができます。
さらに保護ウィンドウを備えており、カメラ部を保護するための追加設計が不要で、組み込みの手間を軽減し、開発期間の短縮につながります。

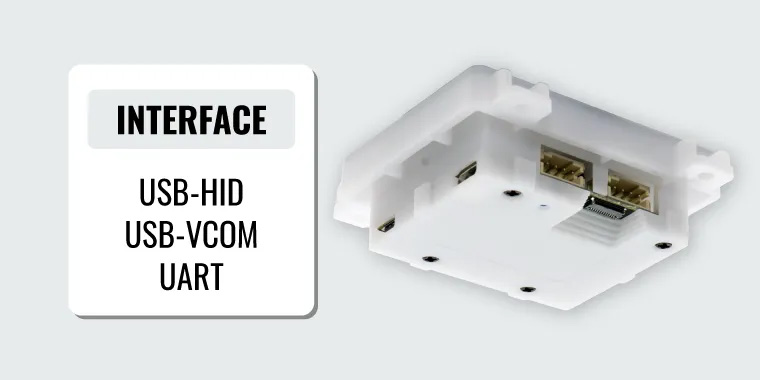

複数のインターフェイスに対応

MT685コードリーダエンジンは、USB（HID/VCOM)・UARTといったインターフェイスに対応し、システム設計に合わせて通信方法を選択できます。

優れた読み取り性能

MT685バーコードリーダエンジンは、強化された光学設計と最新のデコードアルゴリズムにより、紙やラベルはもちろん、スマートフォンなどの液晶画面（LCD）などあらゆるメディアに印刷/表示されたバーコード・2Dコードを読み取ります。
電子クーポン・チケット、モバイル決済など、多様な用途に対応できます。

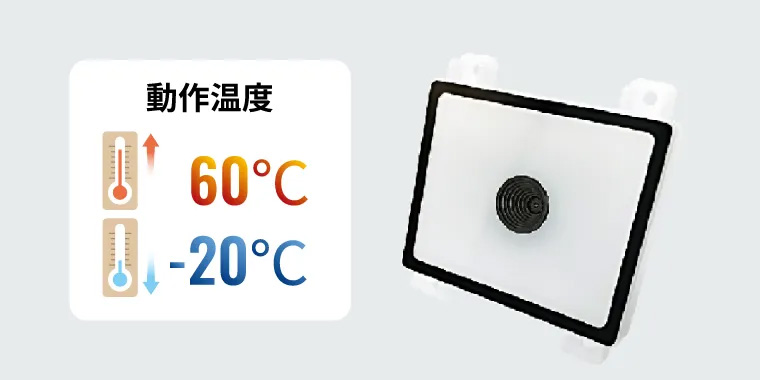

広い動作温度

-20℃～60℃までの動作温度に対応し、寒冷な倉庫や暑い現場環境でも安定した性能を発揮します。
さらに-40℃から70℃の保管温度範囲を備えているため、輸送中や長期保管時の温度変動にも強く、物流・製造・小売など幅広い産業分野で安心してご利用いただけます。

設定コマンドセット

ホスト機器がMT685のすべての機能を設定できる、ダイナミックコンフィギュレーション（Dynamic configurations）に対応したコマンドセットを提供します。さまざまな産業でのニーズを満たし、必要に応じて読み取りモードやリーダ設定を簡単に設定できます。

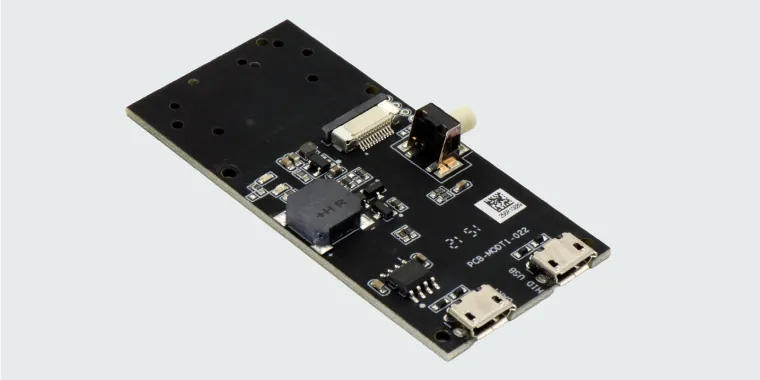

便利な評価用ボード

MB130評価用ボード（オプション）は、コードリーダをホスト機器に組み込む前にテストで使用するツールです。組み込み前にテストを行うことでスムーズな開発が行えます。

※ 改良の為、予告無く外観・仕様を変更する場合があります。

※ 各製品名・社名は該当各社の商標又は登録商標です。

◆読み取り

●	一次元コード（バーコード）
	JAN-13, JAN-8, EAN-13, EAN-8, UPC-A, UPC-E, Code 39,Code 128, Code 93, Codabar, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, Code 11, MSI-Plessey, Standard 2 of 5, Plessey, ChinaPost, GS1 Databar
●	二次元コード（QRなど）
	QR Code, Micro QR Code, PDF417, MicroPDF417, Aztec, Data Matrix (ECC200), HanXin, MaxiCode, Code16K

◆読取深度

ナローバー幅	読取深度
UPC/EAN 13mil (0.33mm)	15 ~ 130mm
CODE128 15mil (0.381mm)	15 ~ 210mm
QR Code 15mil (0.381mm)	5 ~ 200mm

※1：	環境光：800lux。メーカによる参考値です。周囲環境やコード品質に大きく影響を受けます。

◆仕様

●

読み取り

項目	仕様
光源	白色LED　6500K
センサ	640×480
分解能	5mil/0.125mm (1D) 9mil/0.225mm (2D)
視野角	水平70°、垂直55°
走査角度	ピッチ角 ±60° スキュー角度 ±60° ロール角度 360°
PCS	25%

●

筐体

項目	仕様
重量	30g
寸法	60.6mm (W) x 65.1mm (L) x 20.5mm (H)
コネクタ	MicroUSB ポート 12ピン ZIF (ピッチ=0.5mm) 4ピン SH-2.0mm コネクタ x 2
トリガ	自動感知（オートセンス）
インディケータ	LED、ブザー
