ウェルコムデザイン（株）

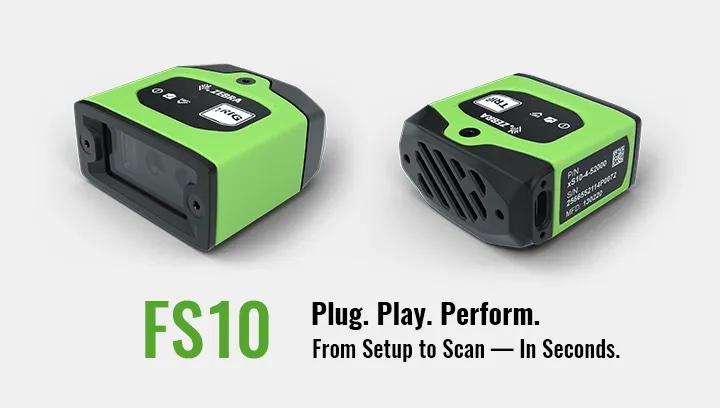

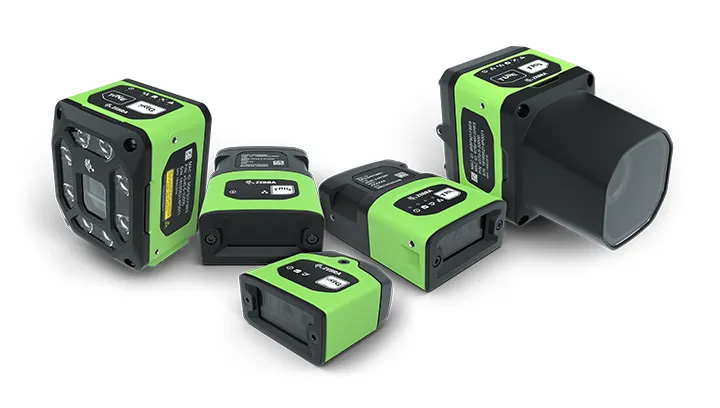

固定式産業用スキャナ FS10
簡単導入・高耐久・高性能
工場、倉庫に最適な産業用固定型スキャナ
どこにでもフィットし、すばやく稼働。
高精度スキャンと柔軟な拡張性で、進化し続ける現場ニーズに応える。
世界的に加速するサプライチェーンとロジスティクスの現場では、
製品をより正確に、よりスピーディに管理することが求められています。
Zebra FS10固定型産業用スキャナは、コンパクトな筐体とUSB接続による簡単導入で、
工場・倉庫・物流拠点などあらゆる現場にフィットし、現場作業の効率化に貢献します。
安心の2年保証
- ウェルコムデザイン（株）
-
【所在地】〒651-2228兵庫県神戸市西区見津が丘1-13-3
【電話番号】078-994-5333 【FAX番号】078-994-5400
| 1D/2DコードやDPMコード、OCRを高精度にスキャンし、作業ミスや読み取りエラーを最小限に抑えます。 Zebra Aurora™との連携により、スキャナの設定から管理までを簡単に一元化できます。 拡張性にも優れ、変化する業務ニーズに柔軟に対応します。 |
| USB接続ですぐに使える プラグアンドプレイ方式 |
| 粉塵・水・油に強く、現場環境に対応 高耐久アルミ筐体 IP65/IP67準拠 |
| 設定も運用も手間なくシンプルに Aurora™で導入・管理効率化 |
| 多様なバーコードに対応 1D、2D、DPM、OCRを読取り |
| 高機能スキャン技術 PRZM・ImagePerfect搭載 |
| 柔軟なライセンス設計 業務に応じて柔軟に機能拡張 |
| 高精度なスキャン性能、耐環境性、そして柔軟な拡張性を兼ね備えたZebra FS10は、工場・倉庫・物流など多様な現場で、正確かつ効率的な運用を支えます。 |
シンプル導入 & 設置自由度 |
 |
| 多様なコードに柔軟対応 |
| 現場の要件に合わせて、1D／2D／DPMバーコードに加え、人が読めるOCR文字にも対応。 必要に応じてライセンスを追加し、新コード対応や速度向上を実現できます。 |
| ・1D／2D／DPM：幅広いコード種類に対応 ・OCR：印字文字を自動認識・データ化 ・ライセンス追加：新しいバーコードや機能に柔軟対応 |
 |
| USBプラグアンドプレイ |
| コンパクトなFS10は、ワークステーション／ラップトップ／タブレットなど任意のホストデバイスの USBポートに接続するだけで稼働。購入後はAuto-Tuneを実行するだけで、信頼性のある読み取り速度で運用を開始できます。 |
| ・最小クラスの固定型スキャナ：設置場所を選ばないスリム設計 ・プラグアンドプレイ：ケーブル接続ですぐに利用可能 ・Auto-Tune：ボタン1つで迅速かつ正確にセットアップ |
 |

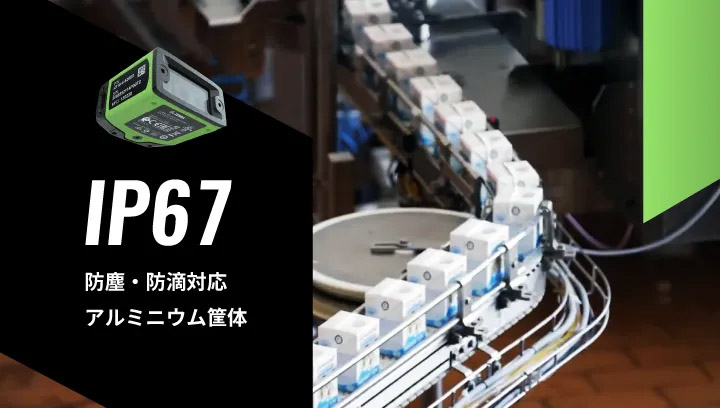

| 現場対応の堅牢ボディ |
| 化学薬品や油に耐性のあるIP65／IP67対応のアルミニウム筐体を採用。 Power／Decode／Online/RunのステータスLEDと、 音量調整可能なビープ音により、デコード結果や稼働状態を即時確認できます。 |
| ・IP65／IP67対応：防塵・防滴・一時的浸水にも対応 ・ステータスLED：成功／失敗・稼働状態を一目で把握 ・ビープ通知：デコード成功を音でフィードバック |
 |

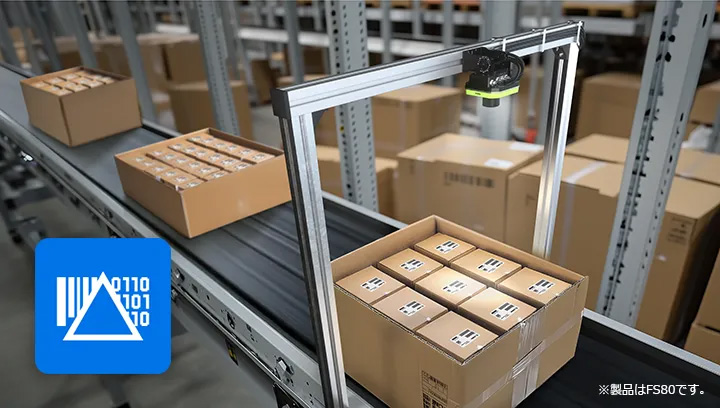

| 現場フローにフィット |
| FS10は、スキャンが必要な場所に収まるコンパクト設計。 組み立て・保管・フルフィルメントまで、工程ごとに最適な位置へ柔軟に配置でき、製品の移動を確実に追跡・トレースします。 |
| ・組み立て工程：部材トレーサビリティと工程進捗の可視化 ・保管・入出庫：ロケーション/在庫移動の確実な記録 ・フルフィルメント：ピッキング〜出荷での照合とエラー低減 |
確実なデータキャプチャ & 運用効率化 |
 |

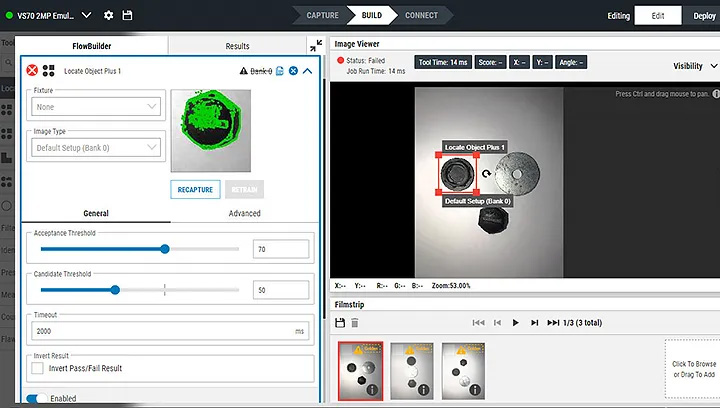

| Zebra Aurora™ 一元管理 |
| Zebra Aurora™は固定型スキャナ／スマートカメラ共通の統合ソフトウェア。 直感的UIでセットアップ〜導入〜稼働を効率化し、チュートリアルやガイドにより初心者でも短時間で設定可能。 HMIダッシュボードは任意のWebブラウザから操作でき、ステーションにPCを追加せず情報を提示できます。 |
| ・直感的インターフェース：学習・導入時間を短縮 ・Learn-As-You-Go：内蔵チュートリアル／手順／動画 ・HMIダッシュボード：ブラウザから運用画面にアクセス |
 |

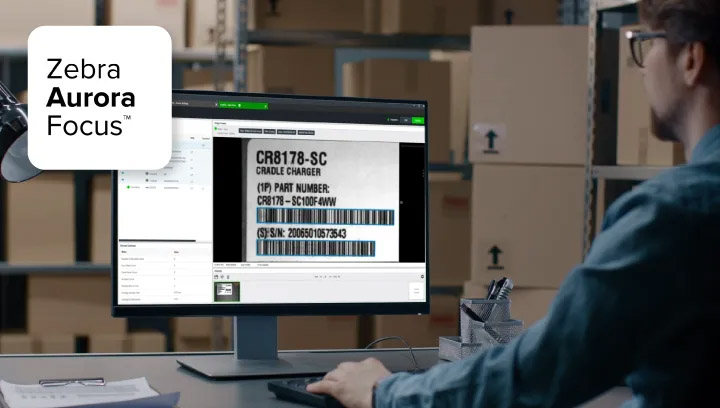

| トラブル診断 & 作業効率化 |

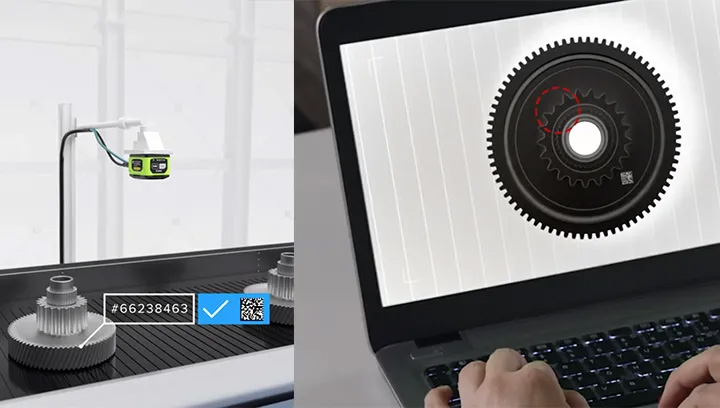

| Zebra Aurora Focus に搭載された Golden Image Compare 機能を使えば、 登録した基準画像と現在の画像を並べて比較し、レンズ汚れ・照明・位置ズレなどの原因を迅速に特定できます。 さらに ManyCode モード を有効にすれば、数量や種類に関係なく複数のバーコードを同時にキャプチャ可能です。 |
| ・Golden Image Compare：Aurora Focus 上で原因特定を迅速化 ・ManyCode モード：複数バーコードをワンクリックで同時読取り ・ダウンタイム最小化：復旧をスピードアップ |
 |
| オペレータフィードバック & ステータス表示 |
| 内蔵カメラのステータスLED（Power／Decode／Online/Run）により、デコードの成功・失敗や稼働状態を一目で確認可能。 さらに音量調整可能なビープ音でデコード成功を聴覚フィードバックでき、作業中でも結果をすぐ把握できます。 |
| ・ステータスLED：電源・デコード・オンライン／ラン状態を可視化 ・ビープ通知：デコード成功を音で確認（音量調整可） ・品質・トレーサビリティに貢献：結果確認が迅速で作業効率を維持 |
 |
| ImagePerfect（最大3画像） |
| ImagePerfectは、焦点／露出／ゲイン／照明制御など固有設定で最大3つの画像を1品目ごとにキャプチャ。 照明ムラや距離変化があっても高品質な画像を得て、読み取り速度を高めます。 |
| ・高品質イメージ：条件変動に強い画像取得 ・高速スループット：総所有コストの低減にも寄与 |
 |

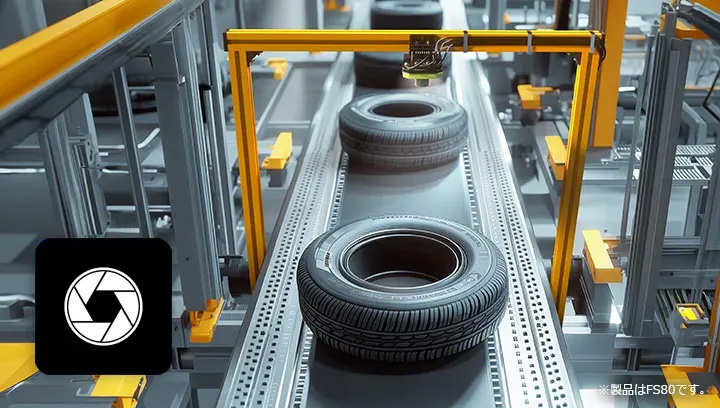

| PRZMインテリジェントイメージング |
| 優れた光学系とPRZM Intelligent Imagingの連携で、初回から毎回、確実にバーコードをキャプチャ。 複数バーコードの同時読取りや、読み取り範囲・焦点距離の拡張により、生産性を支援します。 |
| ・高信頼読み取り：多様な条件下で安定キャプチャ ・同時読取り：複数バーコードを一度に取得 ・広い視野：少ない装置で多くの情報を取得 |
 |
| 長期運用と将来拡張性 |
| FS10は、必要な機能から段階的に導入できるソフトウェアライセンス方式を採用。 ハードを買い替えることなく、新しいバーコード種類への対応やスキャン速度の向上、必要なマシンビジョンツールのサポートを追加できます。 業務要件の変化に合わせて拡張でき、投資を長期的に保護します。 |
| ・段階導入：最小構成で開始し、必要に応じて機能追加 ・ハード交換不要：ライセンス追加で性能・対応力を拡張 ・投資保護：要件変更や将来の拡張に柔軟に対応 |
| ※ 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ 各製品名・社名は該当各社の商標又は登録商標です。 |
| ◆サポートするシンボル体系 |
| ● | 二次元コード（QR／DPM） |
| Aztec、Data Matrix、DotCode、MaxiCode、PDF417、Micro PDF417、QR Code、Micro QR | |
| ● | 一次元コード（バーコード） |
| Code 39、Code 93、Code 128、I 2 of 5、MSI Plessey、UPC/EAN | |
| ● | OCR |
| OCR-A、OCR-B、MICR、US Currency、Trainable OCR（一部モデル可、またはアドオンOCRライセンスにて可能） |
| ◆デコード範囲（標準動作範囲） |
| ● | FS10-SR — 35° FOVレンズ |
| シンボル体系／解像度 | 近距離 | 遠距離 |
| Code 128：5mil | 2インチ／5.08cm | 10インチ／25.4cm |
| Code 128：10mil | 2インチ／5.08cm | 15インチ／38.1cm |
| Code 128：15mil | 2インチ／5.08cm | 20インチ／50.8cm |
| Code 128：20mil | 2インチ／5.08cm | 24インチ／61.0cm |
| DataMatrix：5mil | 2.5インチ／6.35cm | 7.7インチ／19.56cm |
| DataMatrix：10mil | 2インチ／5.08cm | 15インチ／38.1cm |
| DataMatrix：15mil | 2インチ／5.08cm | 20インチ／50.8cm |
| ※印刷解像度、コントラスト、光源、周辺光に依存します。 |
| ◆仕様 |
| ● | デバイス特性 |
| 項目 | 仕様 |
| 寸法 | 1.0インチ（高さ）× 2.0インチ（奥行き）× 1.7インチ（幅） 25.4mm × 51.0mm × 43.0mm |
| 重量 | 4.23オンス／120.0g |
| 電源 | 5VDC、1A（最大）（5W） |
| 色と素材 | インダストリアルグリーン、アルミニウム筐体 |
| インターフェースポート | USB 2.0 高速 Type-C コネクタ ×1 |
| ユーザーインジケータ | デコード／ジョブステータスLED、電源LED、オンライン／稼働LED、ビーパー（音量調節可能） |
| ● | 性能特性 |
| 項目 | 仕様 |
| イメージセンサー | 1.0MP（1280×800ピクセル）CMOSセンサー（グローバルシャッター搭載）、ピクセルサイズ：3.0μm |
| 取得速度 | 最大60フレーム／秒 |
| 照準 | アンバーLED、円形パターン |
| 照明 | 660nm赤色LEDおよび2700K白色LED（各1個） |
| イメージャ視野角 | 6.0mm液体レンズ：35°（水平）× 26°（垂直）（公称） |
| ● | 動作環境 |
| 項目 | 仕様 |
| 動作温度 | 32°F～113°F／0°C～45°C |
| 保管温度 | −40°F～158°F／−40°C～70°C |
| 環境シーリング加工 | IP65およびIP67 |
| 湿度 | 相対湿度5％～90％（結露なきこと） |
| 耐衝撃性 | EN 60068-2-27、30g、11ms、各軸3回 |
| 耐振性 | EN 60068-2-6、14mm @ 2～10Hz、1.5mm @ 13～55Hz、2g @ 70～500Hz、各軸2時間 |
| ● | 準拠規格 |
| 項目 | 仕様 |
| 環境規格 | EN 50581:2012、EN IEC 63000:2018 |
| 電気安全規格 | IEC 62368-1（Ed.2）、EN 62368-1:2014/A11:2017 |
| LED安全規格 | IEC 62471:2006（Ed.1）、EN 62471:2008 |
| EMI/EMS | EN 55032:2015/A11:2020（Class B）、EN 55035:2017、EN 61000-3-2:2014（Class A）、EN 61000-3-3:2013、47 CFR Part 15 Subpart B（Class B）、ICES-003 Issue 7（Class B） |
| EU適合宣言 | 2014/30/EU、2014/35/EU、2011/65/EU |
| ● | ソフトウェア |
| 項目 | 仕様 |
| 管理 | Zebra Aurora™によりセットアップ・導入・運用が容易に可能 |
| デコーダパッケージ | 1D/2D Standard（5FPS）、1D/2D Fast（60FPS）、1D/2D DPM Full（60FPS） ※SKUにより異なります。アップグレードライセンスで拡張可能 |
| ● | 保証 |
| 項目 | 仕様 |
| 保証 | Zebraのハードウェア保証条項により、出荷日より2年間 |
