ウェルコムデザイン（株）

DPM対応二次元コードリーダ MedicDPM-90

DPM対応 DataMatrix / QRコードリーダ

安心の1年保証

MedicDPM-90 は医療器具・工業部品や基板にレーザ刻印された極小DataMatrix / QRコードを読み取り、管理やトレーサビリティを迅速かつ確実にするため、特別に開発されたDataMatrix / QRコードリーダです。
90F モデルはDataMatrix/QR コードリーダに加え1D リニアイメージャを搭載。バーコードと二次元コードの読み取りを分けたため、それぞれで高速かつ正確なコード読み取りができます。

この企業の登録製品はこちら

ウェルコムデザイン（株）

【所在地】〒651-2228兵庫県神戸市西区見津が丘1-13-3

【電話番号】078-994-5333 【FAX番号】078-994-5400

【URL】http://www.e-welcom.com

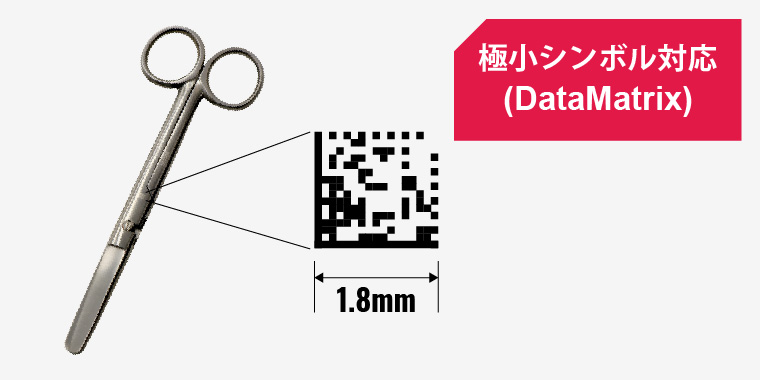

極小DPMにも対応

メディカルDPMやレーザ刻印、極小DataMatrixコードの読み取りに対応。
最小読み取りサイズは 1.8×1.8mm（DataMatrix）。

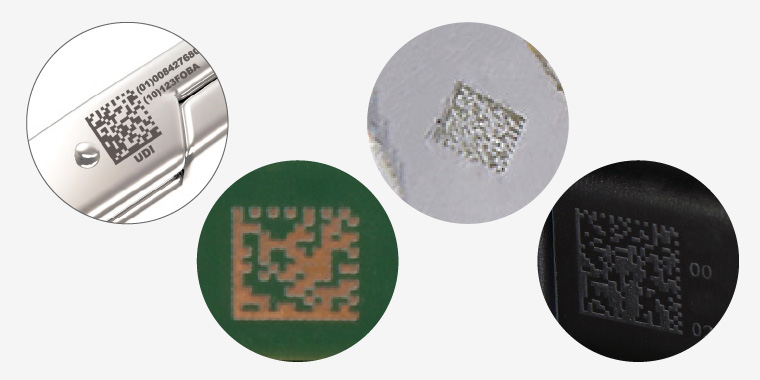

様々な仕上や素材のDPMに対応

ブラシ仕上げ・マット仕上げ・鏡面仕上げなどのさまざまな表面上のコードをスムーズに読み取ります。
小さなサイズのコードや曲率の高い表面のコード、半径の小さな円筒上のコード、度重なる洗浄後のコードでも読み取ることができます。

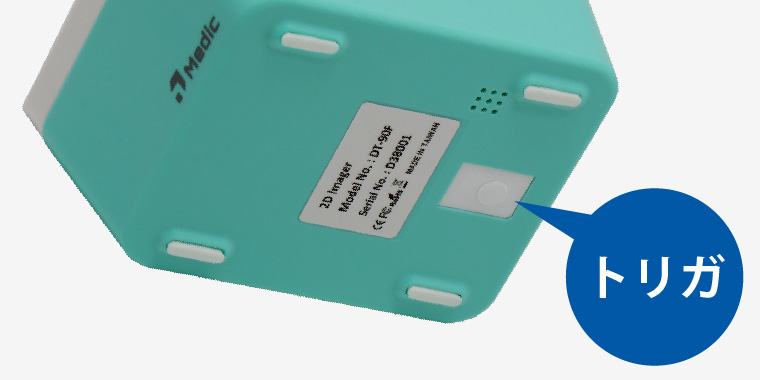

トリガボタン搭載

マニュアルで読み取りができるトリガボタンを底面に搭載。

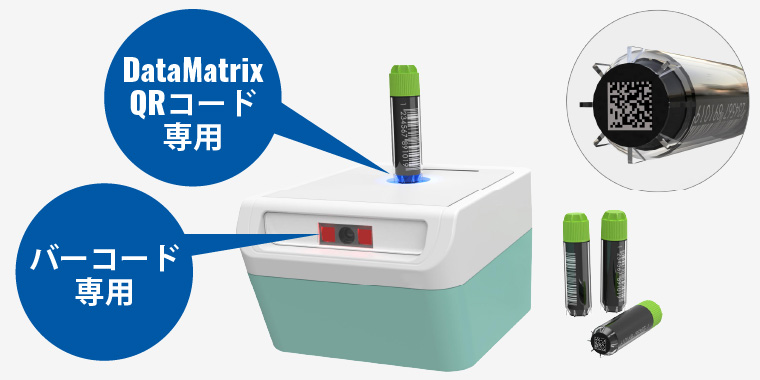

DataMatrix/QRコードリーダに加えリニアイメージャ（1D）を搭載（90F モデル）

90F モデルはDataMatrix/QR コードリーダに加えリニアイメージャ（1D）を搭載。
バーコードと二次元コードの読み取りを分けたため、それぞれで高速かつ正確な読み取りができます。

◆対応バーコードシンボル

●	二次元コード
	DataMatrix, QR Code
●	一次元コード（バーコード）
	UPC/EAN/JANEAN 128 Code, Code 39, Code 39 Full ASCII, Code 32 / Italian Pharmacode, Code 128, CODABAR/NW7, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, MSI, Telepen, Code 93, Code 11, China Postage, GS1 Databar

◆仕様一覧

●

読取深度

ナローバー幅	読取深度
EAN-13 (0.33mm/13mil)（※1）	35 mm ～ 290 mm
CODE39（0.254mm/10mil）（※1）	30 mm ～ 290 mm
QR （0.127mm/5mil）	0 mm ～ 10 mm
QR （0.254mm/10mil）	0 mm ～ 25 mm
Data Matrix （0.127mm/5mil）	0 mm ～ 10 mm
Data Matrix （0.254mm/10mil）	0 mm ～ 30 mm

※1：	1Dリニアイメージャの読み取りです。(MEDICDPM-DT-90Fのみ）
※：	参考値です。周囲環境やコード品質に大きく影響を受けます。

●

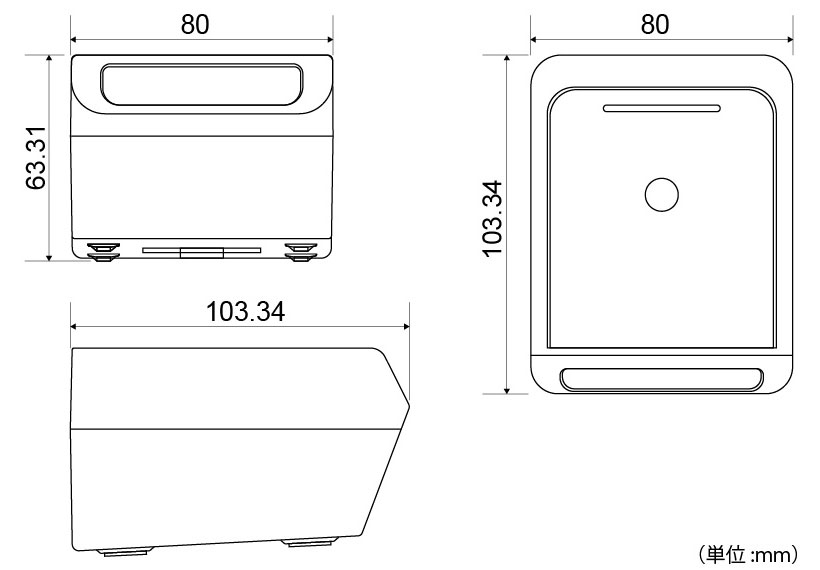

寸法図

●

仕様

項目		仕様
インターフェイス		USB-KB, USB-COM
読取センサ（2D）		640 (H) x 480 (V) ピクセル
光源（2D）		青色LED
分解能（2D）		1.8mm × 1.8mm (DataMatrix)
スキャンレート（2D）		120 フレーム/ 秒
PCS		30%
インディケータ		ビープ/ LED
電圧		DC 5V
電流	動作時	400 mA
電流	待機時	370 mA
温度	動作時	-20℃ ～ 50℃
温度	保管時	-40℃ ～ 70℃
湿度	動作時	10% ～ 95% RH( 結露なきこと)
湿度	保管時	10% ～ 95% RH( 結露なきこと)
耐落下		1.8m
周囲光		10,000 lux
重量		225g(ケーブルなし)
寸法		103.34mm (L) × 80mm (W) × 63.31mm (H)
ハウジング		本体: ABS プラスチック/ スキャン窓: 強化ガラス
ケーブル		長さ:1.5ｍ/ USB Type-A
保証		１年
適合規格		FCC / CE / UKCA / VCCI / BSMI
