OCR・DPM標準搭載
追加のOCRオプションが不要

■Apple社のMFiライセンス対応
　iOSデバイスとシリアル通信を行えるMFiプロファイルに対応しています。
■液晶画面の読み取り
　スマートフォンなどの液晶画面に表示されたバーコードも読み取れます。
■IP54相当のボディ
　優れた防塵・防滴性能で、様々な場所で使えます。

【所在地】〒651-2228兵庫県神戸市西区見津が丘1-13-3

【電話番号】078-994-5333 【FAX番号】078-994-5400

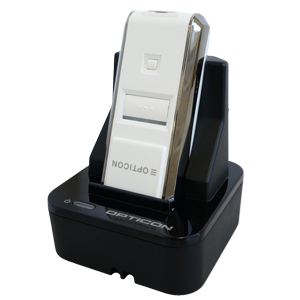

◆無接点充電クレードル（オプション）

●	業界初！無接点充電を採用

置くだけで充電可能な無接点充電タイプのクレードルを採用。本体の上下を気にせず、サッと置くだけで確実に充電できます。コンパクトで置く場所を占有しない省スペース設計です。

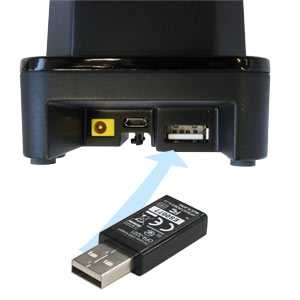

●	USBハブ機能搭載

専用ドングル（OPA-3201-USB）、または市販Bluetoothドングルをセットすれば通信クレードルとして動作します。

●	二次元コード（バーコード）
	PDF417、MicroPDF417、GS1 Composite、Codablock F、QRコード、マイクロQRコード、Data Matrix（ECC 200）、MaxiCode、Aztec Code、Chinese-sensible Code
●	一次元コード（バーコード）
	JAN-13/8、EAN-13/8、EAN Add-on、UPC-A/E、UPC Add-on、Code 39、Code 128、NW-7（Codabar）、Industrial 2 of 5、Interieaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、Postal Code

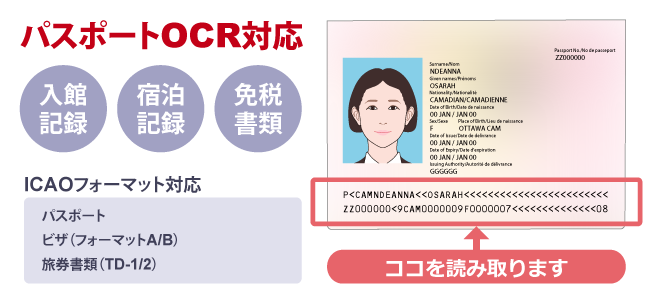

●	OCR
	Machine Readable Travel Documents、ISBN（OCR-B）

◆寸法図

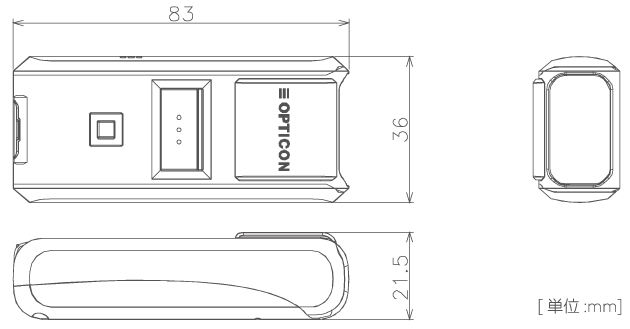

●	OPN-3102 i/n

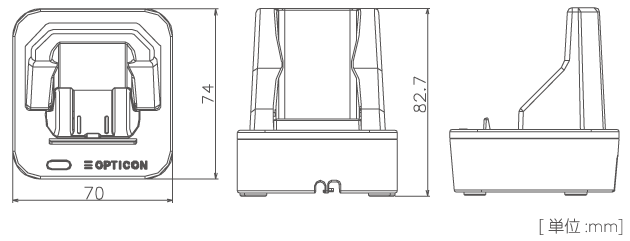

●	専用クレードル CRD-3000

◆仕様一覧

●	OPN-3102 i/n

項目			OPN-3102i	OPN-3102n
対応機器（SPP接続）	iOS(MFi)		○	-（*）
	Android		○	○
	Windows PC		○	○
電源部	主電源		リチウムポリマ電池(3.7V, 600mAh)
	連続使用時間		10時間以上
	充電方法		専用クレードル(無接点充電)または付属USBケーブル
	動作(充電)電圧範囲		4.5～5.5V
	消費電流		500mA未満
読み取り特性	読み取り方式		CMOSエリアセンサ方式
	読み取り光源		電球色LED
	エイミング		シングルライン緑色LED
	フレーム/走査速度		100 fps(最大)
	視野角/走査角	水平	約38.0°
		垂直	約26.4°
	最小分解能	一次元	0.1mm
		二次元	0.169mm
	PCS値		0.2以上
	傾斜読取	ピッチ/スキュー	±65°
		チルト	±360°
	移動体読み取り		2.54m/s (0.33mm EAN/UPC @130mm)
外観	質量		約60g
	寸法		83.0(D) x 36.0(W) x 21.5(H) mm
操作確認部	LED		赤緑2個および青1個
	ブザー		音量(3段階), 音程調整可能
	バイブレータ		強度調整可能
制御部	CPU		32bit CIDC / 96MHz
	FROM		512Kbyte + 32Kbyte
	SRAM		96Kbyte
	FROM(ストレージ)		1Mbyte
入力部	キー方式		2キー：トリガ,ファンクション
RTC	内容		年月日時分秒
	誤差		月差±90秒以下
通信部	Bluetooth 2.1	プロファイル	SPP,HID
		通信距離	10m(クラス2)
	USB	転送速度	Full-Speed 12Mbps
		I/F	仮想COM, HID
環境仕様および耐久性	動作温度		-10～50℃
	湿度		20～85%RH
	保護構造		IP54
	耐静電気	直接放電	±8kV
		間接放電	±15kV(非破壊)
	耐落下		高さ1.5m(コンクリート床面)6面3サイクル(計18回)自由落下。異常がないこと。
