製品詳細

小原歯車工業（株）

組込時間短縮の決定版

6品目（SSG、KHG、ZSTP、AG、AGF、AGDL）2,500種がラインナップ
ハイドロ方式ブッシュ締結の決定版、ボルト1本で19秒簡単装着。
歯車取付作業が1/15に短縮。
軸と歯車の同芯度0.02㎜、バックラッシはゼロ、歯車取り付け位置が自由！
位相合せも簡単便利！

【所在地】〒332-0022埼玉県川口市仲町13-17

【電話番号】048-255-4871 【FAX番号】048-256-2269

◆歯車締結の悩みを解決！

●	歯車と軸との取付時間の削減したい。（組立時間5 分程度 KHK 調べ）取外しの際も同様の作業時間が掛かります。
●	歯車と軸の組付け振れを小さくしたい。
●	歯車と軸とのバックラッシを小さくしたい。
●	フレッティング摩耗（軸ヤセや焼付き）による軸強度の低下を低減したい。
●	位相合わせ、位置決めの簡素化をしたい。

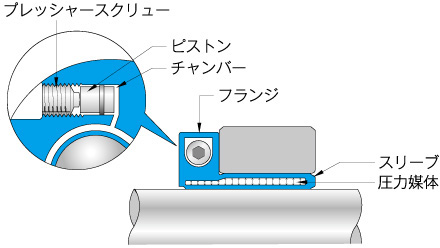

◆ETP-E Plusの動作原理

チャンバー内に封入されている圧力媒体は、プレッシャースクリューの締め込みにより加圧されてスリーブ内に移行します。
この圧力媒体の加圧で、スリーブは内部から圧力を受け、軸側スリーブは収縮し、ハブ側スリーブは拡張し、軸とハブはスリーブを介して締結されます。

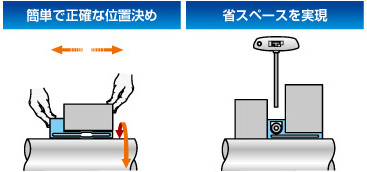

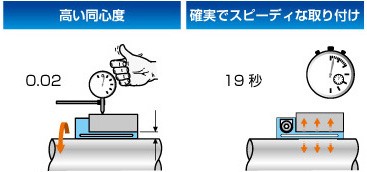

◆ETP-E Plusの効果

◆KHKラインナップ

SSG 歯研平歯車 Eシリーズ

組込時間短縮の決定版
ブッシュ締結！

ボルト1本で19秒簡単装着
歯車取付作業が1/15に短縮
同心度0.02mm

KHK
Jシリーズ
（準標準品）

― 穴、キー、タップを標準化 ―
標準歯車の下穴製品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した「50品目10,400種」の製品です。

◆小原歯車工業の製品

◇ KHK 歯車　製品ラインナップ ◇
