ウェルコムデザイン（株）

コンパクトeチケットリーダ diBar eTicket Dice

超小型軽量モデル
組込に最適

・液晶に表示されたQRコードやバーコードをストレスなくスムーズ読み取り
もちろん紙面上のコードも読み取り可
電子チケットリーダ、QRコードリーダとしての利用ができます。
・スタイリッシュなコンパクトデザイン
・インターフェイス　
USB[HID/COM]、RS232C
・HPOS(HID-POS）対応予定

この企業の登録製品はこちら

ウェルコムデザイン（株）

【所在地】〒651-2228兵庫県神戸市西区見津が丘1-13-3

【電話番号】078-994-5333 【FAX番号】078-994-5400

【URL】http://www.e-welcom.com

◆特徴

●	シリアルトリガ対応（USB-HID/RS232C）
	シリアルコマンドで読み取りタイミング（トリガ）の制御が可能。
	読取開始コマンド <0x0b><0x01><0x01><0xff><0xd6>
	読取終了コマンド <0x0b><0x01><0x00><0xff><0xd7>

◆対応バーコードシンボル

一次元コード（バーコード）

UPC-A、UPC-E、EAN-13/JAN-13、EAN-8/JAN-8、コード128/GS1-128、コード39、コーダバー（NW7）、インターリーブド25、GS1 DataBar（14/14 Stacked/Expanded/Expanded Stacked/Limited）他

二次元コード（QRコード）

GS1 Composite(A/B/C)、PDF417、Micro PDF417、DataMatrix、Aztecコード、QRコード、Micro QRコード、MaxiCode 他

◆仕様一覧

●

読取深度

コード	読取深度
0.102mm（4mil）：Code 39	27mm ～ 151 mm
0.213mm（8.4mil）：PDF417	85mm ～ 110 mm
0.254mm（10 mil）：DataMatrix	70mm ～ 140 mm
0.213mm（8.4 mil）：QR Code	85mm ～ 110 mm

(*)	値は参考値になります。周囲環境やコード品質によって変わります。

●

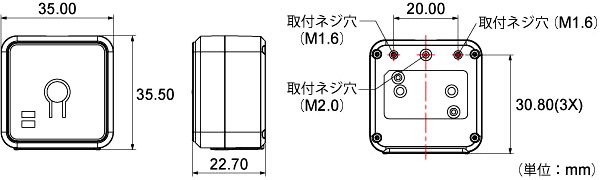

外形寸法

●	インターフェイス

項目	仕様
インターフェイス	USB HID / USB COM / RS232

（*）	標準CDCドライバにて作動します。

●

スキャナ部

項目	仕様
メージセンサ解像度	648(H) x 488 (V) ピクセル
光源	エイマ：赤色LED 照明：白色 LED（6000～6500k）
分解能	1D（Code 39）：0.102mm（4 mil） 2D（DataMatrix）：0.168mm（6.6 mil）
焦点距離	～350mm
視野角	水平: 48°; 垂直: 36°
PCS	30%（@ UPC/EAN 100%）
インディケータ	ビープ、LED

●

電気仕様

項目	仕様
電圧	5V
動作電流	280 mA
消費電力	1.4 W

●

環境仕様

項目	仕様
動作温度	0℃ ～ 40℃
保管温度	-40℃ ～ 70℃
動作湿度	10% ～ 95% RH (結露なきこと)
保管湿度	10% ～ 85% RH (結露なきこと)
耐落下	1.5m
環境光	100,000 lux

●

筐体仕様

項目	仕様
重量	35g
寸法	35mm (L) x 35.5mm (W) x 22.7mm (H)
ハウジング素材	ABS樹脂
ケーブル	長さ: 150cm / USB Type: A, RS232
保証	1年間
規格	CE / FCC
