ウェルコムデザイン（株）

コンパクトeチケットリーダ diBar eTicket Cute

小型軽量モデル
組込に最適

・液晶に表示されたQRコードやバーコードをストレスなくスムーズ読み取り
　もちろん紙面上のコードも読み取り可
　電子チケットリーダ、QRコードリーダとしての利用ができます。
・設置場所を選ばないスタイリッシュなコンパクトデザイン
・インターフェイス
　USB[HID/COM]、RS232C
・HPOS(HID-POS）対応予定

この企業の登録製品はこちら

ウェルコムデザイン（株）

【所在地】〒651-2228兵庫県神戸市西区見津が丘1-13-3

【電話番号】078-994-5333 【FAX番号】078-994-5400

【URL】http://www.e-welcom.com

◆特徴

●	ヘッドアップLED採用
	LEDの斜め上方照射により読み取りパフォーマンスを向上周囲が明るい場合や消費電力を抑えたいときは、LED照射をオフにすることも可能

●	小型軽量
	手のひらサイズの小型設計、省スペースに対応寸法（mm） 51.92(L) × 61.35(W) × 28.5(H) 重量 103g（ケーブル含む）

●	シリアルトリガ対応（USB-HID/RS232C）
	シリアルコマンドで読み取りタイミング（トリガ）の制御が可能。
	読取禁止コマンド <0x0C><0x02><0x00><0xFF><0x21>
	オートセンスモードコマンド <0x0B><0x02><0x02><0xFF><0x1F>

◆対応バーコードシンボル

一次元コード（バーコード）

UPC-A、UPC-E、EAN-13/JAN-13、EAN-8/JAN-8、コード 128/GS1-128、コード39、コーダバー（NW7）、インターリーブド25、GS1 DataBar（14/14 Stacked/Expanded/Expanded
Stacked/Limited）他

二次元コード（QRコード）

PDF417、Micro PDF417、Data Matrix、Aztecコード、QRコード、Micro QRコード、MaxiCode 他

◆仕様一覧

●

読取深度

ナローバー幅	読取深度
00.152mm（6mil）：Code 39	30cm～60cm
0.330mm（13mil）：EAN 13	20cm～120cm
0.381mm（15mil）：QR Code	15cm～80cm
0.508mm（20mil）：QR Code	15cm～100cm
0.254mm（10mil）：Data Matrix	20cm～60cm
0.381mm（15mil）：Data Matrix	20cm～90cm

(*)	値は参考値になります。周囲環境やコード品質によって変わります。

●

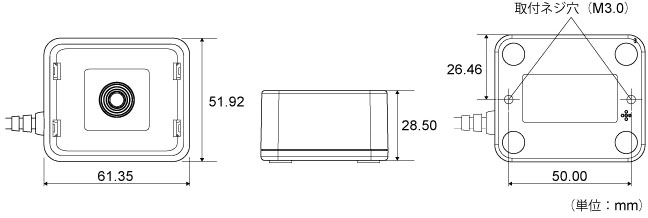

外形寸法

●	インターフェイス

項目	仕様
インターフェイス	USB HID / USB COM / RS232

（*）	標準CDCドライバにて作動します。

●

スキャナ部

項目	仕様
イメージセンサ解像度	648(H) × 488 (V) ピクセル
光源	白色 LED
分解能	1D（Code 39）：0.152mm（6 mil） 2D（DataMatrix）：0.177mm（7 mil）
焦点距離	15mm
視野角	水平: 48°; 垂直: 36°
PCS	30%
インディケータ	ビープ

●

電気仕様

項目	仕様
電圧	DC 5V
動作電流	170 mA
消費電力	0.85 W

●

環境仕様

項目	仕様
動作温度	0℃ ～ 40℃
保管温度	-40℃ ～ 70℃
動作湿度	10% ～ 95% RH（結露なきこと）
保管湿度	10% ～ 85% RH（結露なきこと）
耐落下	1.5m
環境光	100,000 lux

●

筐体仕様

項目	仕様
重量	103g（ケーブル含む）
寸法	51.92mm (L) x 61.35mm (W) x 28.5mm (H)
ハウジング素材	本体：ABS樹脂 / スキャンウィンドウ：強化ガラス
ケーブル	長さ: 150cm / USB Type: A, RS232
保証	1年間
規格	CE / FCC
