無線LAN Bluetooth対応 テンキー付カラー液晶ハンディターミナル OPH-5000i

メーカーの製品情報サイトはこちら

業界初!無接点充電クレードル対応 小型ハンディターミナル
OCR(光学式文字読取装置)標準搭載

1次元 / 2次元コードの卓越した読み取り性能を実現しました。洗練されたデザインと優れた防塵・防滴性能を兼ね備えており、どこにでも手軽に持ち運び快適にご使用いただけます。
またペアリング用NFCタグを搭載しており、専用アプリ「OPN Terminal」を利用ですれば様々なデバイスとワンタッチ接続が可能です。
・高性能2次元エンジン
液晶画面上コード、難読コードの読取
標準でOCR対応
・無接点充電クレードル(オプション)
・ペアリング用NFCタグ搭載
・リチウムポリマ充電池
連続動作20時間以上
・無線LAN, Bluetooth Class 2 SPP/HIDに対応
・IP54相当のボディ

この企業の登録製品はこちら

ウェルコムデザイン(株)

【所在地】〒651-2228兵庫県神戸市西区見津が丘1-13-3

【電話番号】078-994-5333 【FAX番号】078-994-5400

【URL】http://www.e-welcom.com

OCR標準搭載
パスポートなどに印字されているOCR-Bフォントを標準で読み取ることが可能です。
■OCRとは
OCR(Optical Character Recognition/Reader、オーシーアール、光学的文字認識)とは、手書きや印刷された文字を、イメージスキャナやデジタルカメラによって読みとり、コンピュータが利用できるデジタルの文字コードに変換する技術です。

読み取り可能なOCR-Bフォーマット

ICAOの基づいたパスポートやビザ、旅行証明書、書籍・書籍種類と価格、免許証、マイナンバーなど様々な種類のフォーマットを標準で読み取ることが可能です。もちろん、任意のOCR-Bフォント文字列も読み取ります。

■OCRフォントサンプル(OCR-B)

OCRフォントサンプル(OCR-B)

■読み取りフォーマットサンプル

読み取りフォーマットサンプル

ペアリング用NFCタグ搭載
専用アプリ「OPN Terminal」の利用でワンタッチ接続が可能となるNFCタグを搭載しているので、各デバイスとカンタンにペアリングする事が可能です。

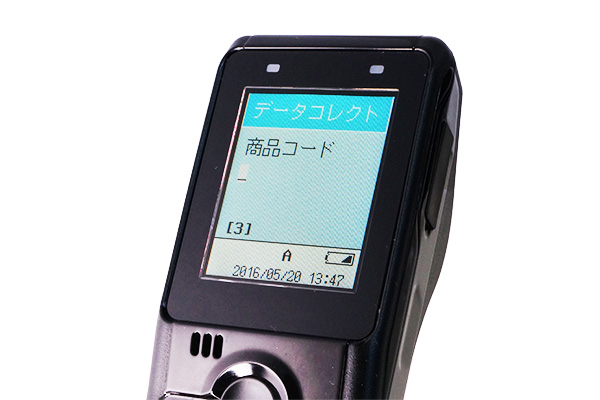

最新リーダエンジンで読取性能UP
高性能2次元エンジンを内蔵。バーコードのかすれ / 汚れなど様々な劣化に対応しています。また視認性の高いカラーTFT液晶ディスプレイ(128 × 160 pixel)を採用してします。
無線LAN搭載
OPH-5000iは国際標準規格IEEE802.11b/g/aに対応した無線LANを搭載しているので、データベース間の作業結果の更新や作業情報の取得をリアルタイム行うことができます。
Bluetooth搭載
接続機器として PC、タブレット PC、スマートフォンなど Bluetooth を搭載した多くの機器に対応しています。読み取りデータをモバイル機器で扱えるため、お使いのモバイル機器そのものをハンディターミナル、PC-POS、検品端末など管理システムとしてご使用頂けます。Bluetooth Class 2 SPP/HIDに対応。

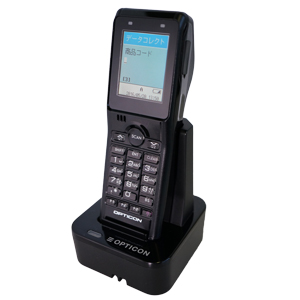

無接点充電クレードル(オプション)
業界初!無接点充電を採用
置くだけで充電可能な無接点充電タイプのクレードルを採用。 サッと置くだけで確実に充電できます。 コンパクトで置く場所を占有しない省スペース設計です。

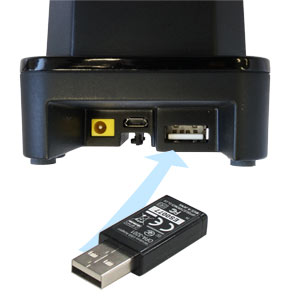

USBハブ機能搭載
専用ドングル(OPA-3201-USB)、または市販Bluetoothドングルをセットすれば通信クレードルとして動作します。

◆対応バーコードシンボル
二次元コード
PDF417、MicroPDF417、GS1 Composite、Codablock F、QRコード、マイクロQRコード、Data Matrix(ECC 200)、MaxiCode、Aztec Code、Chinese-sensible Code
一次元コード(バーコード)
JAN-13/8、EAN-13/8、EAN Add-on、UPC-A/E、UPC Add-on、Code 39、Code 128、NW-7(Codabar)、Industrial 2 of 5、Interieaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、Postal Code
OCR
Machine Readable Travel Documents、ISBN(OCR-B)

◆仕様一覧

■OPH-5000i

項目 仕様
制御部 CPU 32bit CISC/96MHz
FROM(システム) 2MB + 32KB
FROM(アプリケーション) 1MB
SRAM 16MB
FROM(ストレージ) 128MB
表示部 LCD カラーTFT液晶ディスプレイ, 128 x 160 pixel
バックライト 白色LEDバックライト
LED 2色(赤緑)LED x 1, 青色LED x 1
インジケータ LEDによる状態表示 通信確認用LED 青色 x 1
充電・動作確認用LED 緑または赤色
バイブレータ 振動モータ(設定により使用可能)
ブザー 音量(3段階), 音量調整可能
RTC 内容 年月日時分秒
誤差 月差±90秒以下
入力部 トリガキー スキャンキー x 1, サイドタッチセンサ x 1
テンキー 数値キー(0~9)
キー/スイッチ クイックキー(Q1,Q2/上下), 機能キー(CLEAR, SHIFT, ENTER, BS, 小数点), ファンクションキー(F1, F2, F3), 電源キー
通信部 無線LAN 仕様 IEE 802.11 b/g/n準拠
最大出力 0.0026W/MHz
アクセス方式 インフラストラクチャモード(STA)
セキュリティ WEP, WPA, WPA2
ネットワークスタック TCP/IP, UDP, DHCP, ARP, SSL, DNS
Bluetooth 仕様 Bluetooth規格Ver2.1準拠
プロファイル SPP, HID,MFi
通信距離 10m(クラス2)
USB ISO / IEC 14443 TYPE A, TYPE B, TYPE C, JISX6319-4
NFCタグ 転送速度 Full-Speed 12Mbps
I/F 仮想マスストレージ, Hi-Power BusCOM, HID,-powered対応
外観 質量 約120g
寸法 136(D) x 44(W) x 30.3<22>(H) mm
(*)<>内はグリップ部の寸法
電源部 主電源 リチウムポリマ電池 (3.7V, 1150mAh)
連続使用時間 20時間以上
充電方法 専用クレードル(無接点充電)または付属microUSBケーブル
動作(充電)電圧範囲 4.5~5.5V
消費電流(USB) 500mA未満
読み取り特性 読み取り方式 CMOSエリアセンサ方式
読み取り光源 電球色LED
エイミング シングルライン緑色LED
フレーム/走査速度 100 fps(最大)
視野角/走査角 水平 約38.0°
垂直 約26.4°
最小分解能 一次元 0.1mm
二次元 0.169mm
PCS値 0.2以上
傾斜読取 ピッチ/スキュー ±65°
チルト 360°
移動体読取 2.54m/s (0.33mm EAN/UPC @130mm)
環境仕様および耐久性 温度 動作温度 -10~50℃
保存温度 -20~60℃
湿度 20~85%RH
保護構造 IP54
耐静電気 直接放電 ±8kV
間接放電 ±15kV(非破壊)
耐落下 高さ1.5m(コンクリート床面)6面3サイクル(計18回)自由落下。異常がないこと

■専用クレードル CRD-5000

項目 仕様
充電方式 電磁誘導式無接点給電
付属品 AC/DCアダプタ
質量 約85 g

◆開発環境
統合開発環境 e2 studio Ver.4.0.1.007(エディタ/ビルドに使用)
コンパイラ GNUコンパイラ
GNURX Ver. 16.01
デバッガ,ICE(In-Cricuit Emulator) 利用不可
アプリケーションのインストール Appload Ver. EAG0168/EGF3910 以降
USB仮想ストレージ経由
動作環境 Windows 10(32ビット,64ビット)
Windows 8.1(32ビット,64ビット)
開発言語 C言語(C++は非対応)
ライブラリ 標準Cライブラリ GNU Newlib(ANSI-C準拠)
Option C-Library(OPH-5000i用 API関数)
