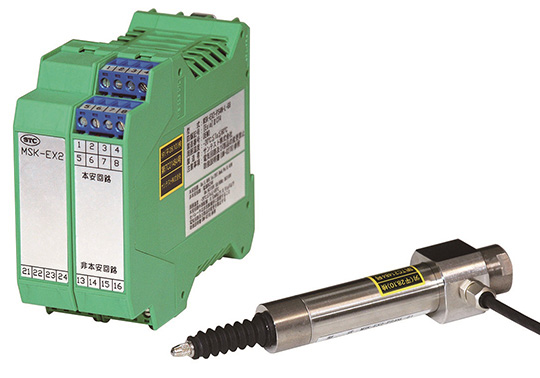

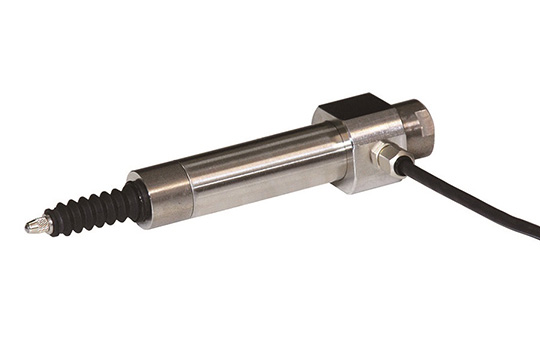

本質安全防爆型 高精度リニアゲージ MSK-EX2

メーカーの製品情報サイトはこちら

国際規格に準拠した本質安全防爆構造

◆電源トランス・フォトカプラ絶縁方式を採用し、A種接地（第1種接地）が不要
◆センサは0種危険場所での使用が可能
◆分解能は標準1μm、オプションで0.2μmを達成
◆DC24V単一電源のみで、A/B相パルスを出力

この企業の登録製品はこちら

サンテスト（株）

【所在地】〒554-8691大阪府大阪市此花区島屋4-2-51

【電話番号】06-6465-5561 【FAX番号】06-6465-5921

【URL】http://www.santest.co.jp/ja/

本質安全防爆構造型 分解能：1μm/0.2μm

◆仕様
ストローク 10mm
出力 インクリメンタル（A/B相パルス）
ラインドライバ　応答周波数250kHz
分解能（4逓倍） 1μm（標準）、0.2μm（オプション）
線形性 ±2μm（1mm以内）
±10μm（全ストローク）
再現性（20℃） 1μm以下
測定力（20℃） 上向き：1.1N～2.4N
水平：1.3N～2.6N
下向き：1.5N～2.8N
供給電源 DC24V±0.5%、0.1A
使用温度範囲 -20℃～+60℃（センサ）
-20℃～+50℃（セパレータ）
保存温度範囲 -30℃～+60℃（センサ）
-30℃～+60℃（セパレータ）
耐振動 6G（または 40Hz 2mmpp）
耐衝撃 50G（2ms）
引出ケーブル 標準2m（最大10m）
延長ケーブル 最大100m
防爆規格 ExiaⅡCT4（第TC21484号）

◆リニアゲージ 製品ラインナップ
本質安全防爆型 高精度リニアゲージ MSK-EX2
国際規格に準拠した本質安全防爆構造
・電源トランス・フォトカプラ絶縁方式を採用し、A種接地（第1種接地）が不要
・センサは0種危険場所での使用が可能
・分解能は標準1μm、オプションで0.2μmを達成
・DC24V単一電源のみで、A/B相パルスを出力
本質安全防爆構造型 分解能：1μm/0.2μm
＞詳細はこちら
非防爆型 高精度リニアゲージ ATG1
Φ20の本体に信号処理部まで内蔵したオールインワンタイプ
電源を供給するだけでA/B相パルス信号を出力。
センサ内部には、高精度にN極とS極が交互に着磁された磁気テープと磁気抵抗素子が実装されており、磁気パターンを非接触で検出し、得られたSIN/COS信号から専用LSIにより高精度のパルス信号を出力
IP67 防塵防水構造 分解能：1μm/0.2μm
＞詳細はこちら
