サンテスト（株）

IRDシリーズ IRDS-VA【スレーブ】

電磁比例弁ディジタルアンプモジュール

本モジュールは、IRDシリーズの電磁比例弁ディジタルアンプモジュールです※。IRDM に搭載のフィールドバスを介して上位PLC から電流出力指令を受け取り、電磁比例弁へ電流の比例出力を行うことができます。
※サーボ弁、LVDT付電磁比例弁、またアンプ内蔵電磁比例弁には対応していません。

この企業の登録製品はこちら

サンテスト（株）

【所在地】〒554-8691大阪府大阪市此花区島屋4-2-51

【電話番号】06-6465-5561 【FAX番号】06-6465-5921

【URL】http://www.santest.co.jp/ja/

◆特長

	・	Max.1800mAまたはMax.1000mAで駆動する電磁比例弁を制御
	・	IRDマスタモジュールを通して、フィールドバス上位機器（CC-Link, EtherNet/IP, PROFIBUS, EtherCAT）または専用Windowソフトウェア（IRD Manager）で内部設定を変更
	・	フィールドバス上位機器またはPCより、入力に対する最大/最小出力値をディジタルで設定
	・	16点（方向流量制御弁使用時は2方向それぞれに16点）の出力電流値ステップ、時定数を設定。 16点の電流値ステップ毎に出力電流値、ON時の時定数を設定、ステップOFF時の出力値と時定数も設定可能。
	・	フィールドバス上位機器またはPCより、非常停止を入力し、電流出力を停止させることが可能
	・	I/Oの入出力、コイル出力電流値をフィールドバス上位機器またはPCより、モニタ可能
	・	RoHS指令対応

◆仕様

駆動対象	方向流量制御弁、圧力制御弁、流量制御弁	駆動対象台数	1台
駆動ソレノイド数	2個（方向流量制御弁） 1個（圧力制御弁、流量制御弁）	最大出力電流	IRDS-VA-24S：1800mA IRDS-VA-48S：1000mA IRDS-VA-12S：1800mA
電流精度	±1% R.S.	ステップ数	16点（2方向の場合：32点）
ディザ周波数	20～2000Hz	立上時間/立下時間	0.001s～3,600,000s
外部供給電源	IRDS-VA-24S：DC24V IRDS-VA-48S：DC48V IRDS-VA-12S：DC12V

※サーボ弁、LVDT付き電磁比例弁、またアンプ内蔵電磁比例弁には対応していません。

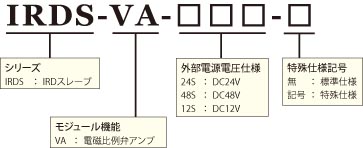

◆型式

◆モジュール一覧表

モジュール種別	型式	機能
マスタ	IRDM-NB	フィールドバス通信機能なし
	IRDM-CCL	CC-Link Ver2通信機能
	IRDM-EP1	Ethernet/IP通信機能
	IRDM-DP	ProfibusDP通信機能
	IRDM-ECT	EtherCAT通信機能
スレーブ	IRDS-GY	磁歪式リニアセンサ（GYシリーズ）変換器
	IRDS-VR-S/M	VRレゾルバ（1回転型、多回転型）変換器、アブソリュートエンコーダ
	IRDS-VR-L	耐環境型リニアセンサ変換器
	IRDS-AIO	アナログ入出力
	IRDS-AI4	アナログ入力（4軸）
	IRDS-AO4	アナログ出力（4軸）
	IRDS-DO	ディジタル出力、パラレル出力、スイッチ出力
	IRDS-SV	油空圧サーボコントローラ、サーボ弁や DDV（サーボモータ+油圧ポンプ）を駆動
	IRDS-VA	電磁比例弁ディジタルアンプ、流量制御弁や圧力制御弁を駆動
	IRDS-WG	関数波形生成モジュール（1軸,4軸）、正弦波、矩形波などを生成
	IRDS-SA	歪みゲージディジタルアンプ、ロードセルや圧力トランスデューサ
	IRDS-SSI	SSI入力モジュール（4軸）

IRDシリーズ

インテリジェント・リモートデバイスシステム

IRDシリーズは、いわゆるリモートI/Oに相当する製品です。1台のマスターモジュールに1台または複数台のスレーブモジュールを組み合わせることで様々なセンサやアクチュエータとのインターフェイスを提供します。
IRDシステムでは、スレーブモジュールの機能はそのままにマスターモジュールのタイプを変更するだけで、様々なPLCと接続可能です。

＞詳細はこちら
