IRDシリーズ IRDS-AI4【スレーブ】

メーカーの製品情報サイトはこちら

アナログ入力モジュール

本モジュールは、IRDシリーズのアナログ入力モジュールです。4軸のアナログ電圧/ 電流入力機能を備えています。

この企業の登録製品はこちら

サンテスト(株)

【所在地】〒554-8691大阪府大阪市此花区島屋4-2-51

【電話番号】06-6465-5561 【FAX番号】06-6465-5921

【URL】http://www.santest.co.jp/ja/

◆特長
アナログ電圧入力または電流入力を4軸搭載
電圧入力:±10Vレンジ、60,000分割
電流入力:0~20mAレンジ、15,000分割
取得したデータをIRDマスタモジュールを通してフィールドバス(CC-Link, EtherNet/IP, PROFIBUS, EtherCAT)へ転送
取得したデータを他のスレーブモジュールからディジタル出力(IRDS-DO)
マスタモジュールを通して、フィールドバス上位機器または専用Windowsソフトウェア(IRD Manager)から内部設定を変更
入力スケーリング:取得したディジタルデータを内部でスケーリングおよびオフセット加算
アナログフィルタ:ディジタルローパスフィルタによりノイズ成分を低減
内部0.2ms高速更新(本モジュール単体での更新周期)
RoHS指令対応

◆仕様
アナログ入力点数 4軸 更新サイクル 0.2ms(※)
入力信号 電圧:±10V / 電流(0~20mA, 4~20mA) 精度(入力) ±0.2%FS
分解能 電圧:60,000分割(-10~10Vに対して)
電流:15,000分割(0~20mAに対して)
※本モジュール単体での更新周期です。IRD自動転送や、フィールドバス転送を行った場合の転送先までの更新は別途遅延が発生します。

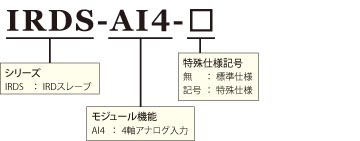

◆型式


◆モジュール一覧表
モジュール種別 型式 機能
マスタ IRDM-NB フィールドバス通信機能なし
IRDM-CCL CC-Link Ver2通信機能
IRDM-EP1 Ethernet/IP通信機能
IRDM-DP ProfibusDP通信機能
IRDM-ECT EtherCAT通信機能
スレーブ IRDS-GY 磁歪式リニアセンサ(GYシリーズ)変換器
IRDS-VR-S/M VRレゾルバ(1回転型、多回転型)変換器、アブソリュートエンコーダ
IRDS-VR-L 耐環境型リニアセンサ変換器
IRDS-AIO アナログ入出力
IRDS-AI4 アナログ入力(4軸)
IRDS-AO4 アナログ出力(4軸)
IRDS-DO ディジタル出力、パラレル出力、スイッチ出力
IRDS-SV 油空圧サーボコントローラ、サーボ弁や
DDV(サーボモータ+油圧ポンプ)を駆動
IRDS-VA 電磁比例弁ディジタルアンプ、流量制御弁や圧力制御弁を駆動
IRDS-WG 関数波形生成モジュール(1軸,4軸)、正弦波、矩形波などを生成
IRDS-SA 歪みゲージディジタルアンプ、ロードセルや圧力トランスデューサ
IRDS-SSI SSI入力モジュール(4軸)

IRDシリーズ
インテリジェント・リモートデバイスシステム
IRDシリーズは、いわゆるリモートI/Oに相当する製品です。1台のマスターモジュールに1台または複数台のスレーブモジュールを組み合わせることで様々なセンサやアクチュエータとのインターフェイスを提供します。
IRDシステムでは、スレーブモジュールの機能はそのままにマスターモジュールのタイプを変更するだけで、様々なPLCと接続可能です。
