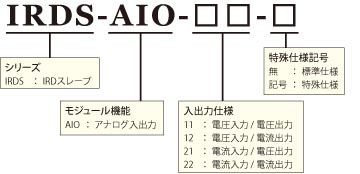

IRDシリーズ IRDS-AIO【スレーブ】
メーカーの製品情報サイトはこちら
アナログ入出力モジュール
本モジュールは、IRDシリーズのアナログ入出力モジュールです。2軸のアナログ電圧/ 電流入出力を備えており、取得したアナログデータをディジタル化し他の機器へ転送、または他の機器より得たディジタルデータをアナログ化し出力します。
この企業の登録製品はこちら
|
・ |
アナログ電圧/電流の入出力を各2軸搭載 |
|
・ |
電圧入力/出力:-10~10Vレンジ、60,000分割 |
|
・ |
電流入力/出力:0~20mAレンジ、30,000分割 |
|
・ |
アナログ入力で得たデータをIRDマスタモジュールを通してフィールドバスバス(CC-Link, EtherNet/IP, PROFIBUS, EtherCAT)へ転送、またはフィールドバスからのデータをアナログ出力 |
|
・ |
取得したデータを他のスレーブモジュールからディジタル出力(IRDS-DO)、または他のスレーブモジュールからのデータをアナログ出力 |
|
・ |
マスタモジュールを通して、フィールドバス上位機器または専用Windowsソフトウェア(IRD Manager)から内部設定を変更 |
|
・ |
入出力スケーリング:ディジタルデータを内部でスケーリングおよびオフセット加算 |
|
・ |
アナログフィルタ:ディジタルローパスフィルタによりノイズ成分を低減 |
|
・ |
アナログリミット出力:任意の値まで出力を制限 |
|
・ |
RoHS指令対応 |
|
アナログ入力点数 |
2軸 |
更新サイクル |
0.2ms(※) |
入力信号 |
電圧:±10V / 電流:0~20mA |
精度(入力) |
±0.2%FS |
分解能 |
-30,000~30,000(-10~10Vに対して) 0~30,000(0~20mAに対して) |
アナログ出力点数 |
2軸 |
更新サイクル |
0.2ms(※) |
出力信号 |
電圧:±10V / 電流:0~20mA |
精度(出力) |
±0.2%FS |
|
|
|
|
※本モジュール単体での更新周期です。IRD自動転送や、フィールドバス転送を行った場合の転送先までの更新は別途遅延が発生します。 |
|
IRDシリーズ |
インテリジェント・リモートデバイスシステム |
IRDシリーズは、いわゆるリモートI/Oに相当する製品です。1台のマスターモジュールに1台または複数台のスレーブモジュールを組み合わせることで様々なセンサやアクチュエータとのインターフェイスを提供します。 IRDシステムでは、スレーブモジュールの機能はそのままにマスターモジュールのタイプを変更するだけで、様々なPLCと接続可能です。 |
