ピエゾシステムイエナ社の光学機器〈アプリケーション〉 -オートフォーカス装置(自動焦点装置)-
|
|

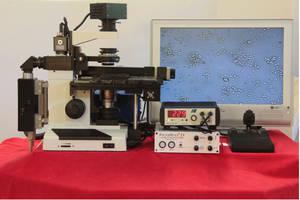

MIPOS 500 SGを搭載したFocal Point Inc.社のオートフォーカスシステム |
|
|
|
顕微鏡システムは多くの場合、焦点深度からの制限を受けます。手動で再度焦点を合わせるのは時間がかかり、むろん自動顕微鏡システムには非実用的です。さらに熱ドリフトやレンズ倍率の交換のたびに焦点合わせを手動で行わねばなりません。 オートフォーカスシステムを用いると、特定の焦点を迅速に取得し自動的に調整するため、高い長期間安定性が得られます。オートフォーカス技術は、表面粗さ検査やプリント回路・レーザー溶接プロセスの品質管理といった分野でますます一般的になりつつあります。また微生物学研究におけるレーザースクライビングにも同様に使用されるようになっています。 高品質オートフォーカスシステムは時間を節約し、画像取得の品質と速度を飛躍的に向上させます。 微生物学分析や超高解像度顕微鏡の分野で使用するモータ駆動オートフォーカスシステムには、サブミクロン単位の精度をもつような高分解能のピエゾ駆動位置決めユニットが必要です。 Focal Point社(Boise,ID) はその知識とpiezosystem jena社の能力を活用して、同社のオートフォーカスシステムにピエゾ駆動レンズフォーカシングシリーズ MIPOS を搭載しています。両製品を組み合わせることで高速の焦点合わせ、高い長期間安定性、数ナノメートルに及ぶ非常に高い精度が達成されました。 |
|
|
レンズフォーカシングデバイス MIPOSシリーズ |
|
|
MIPOS シリーズ アクチュエータは、微小対物レンズの微調整やレボルバ全体の調整のために開発された製品です(MIPOS N90)。可動範囲は 20~500μm です。位置決め精度及び分解能が非常に高く、現代の新しい顕微鏡へのアップグレードにも最適です。
● |
最大フォーカスレンジ 500μm |
● |
あらゆる標準的な顕微鏡のスレッドサイズに対応 |
● |
フレックス-アダプタ機構で組込み/取出しが簡単 |
● |
チューブ拡張用スペーサーリング |
● |
倒立/正立の両顕微鏡に対応 |
|
|
|
スレッドサイズ対応: MIPOS システムは、カールツァイス、ライカ、ニコン、オリンパスの標準的な微小対物レンズサイズに対応しています。交換可能なスレッドアダプタにより、W0.8x1/3”から M32x0.75 までのあらゆるシングルスレッドサイズ合わせてMIPOSを簡単に調整できます。 |
|
piezosystem jena 社の光学機器 |
|
ファイバー光スイッチ/マルチプレクサ |
ピエゾ駆動システムによる 高速・高効率・広帯域な光スイッチ |
・ピエゾ素子による高速&高精度ファイバカップリング ・標準 1~9チャンネル ・モジュールのカスケード接続で100以上までチャンネル数を増設可能 ・対応ファイバコア径 50~600μm ・内部光学部品無し: 紫外から赤外までカバー |
>詳細はこちら |
|
|
ピエゾ駆動光学マウント |
種々のコンポーネントや アプリケーションに柔軟に対応 |
・顕微鏡用対物レンズマウント ・アプリケーションごとに選べるチップ&チルト・ミラーマウント ・最大開口1500μmの光シャッター/スリット ・使い易いファイバポジショニングシステム ・マイクロメータスクリュードライブ ・グリッパー |
>詳細はこちら |
|
|
ピエゾ駆動ステージ |
LDなど光学部品の精密ポジショニング及び スキャニング用途に適した、 安定性に優れたピエゾ駆動の高精度ステージ |
・X, Z, XY, XYZ, 5軸, 回転 ・最大1500μmのロングトラベル達成 ・クローズドループオプション ・真空/極低温対応可能 |
>詳細はこちら |
|
|
NanoX 高速ポジショナ |
最大10kgもの大荷重でも、 高精度な高速ダイナミック・ナノ/マイクロポジショニングを実現。 |
複数のポジショナを組み合わせることも可能。 ・2つのスタック・アクチュエータを組み合わせる双方向アクティブ法採用 ・高精度、高い耐荷重で高速の動的用途に最適 |
>詳細はこちら |
|
|
スタックアクチュエータ |
多層セラミック技術をもとにした スタック型ピエゾアクチュエータ |
・数kNもの高い耐負荷量と1nm未満の高分解能を同時に実現 ・長寿命 ・クローズドループ対応 ・真空、極低温対応 |
>詳細はこちら |
|
