製品詳細
株式会社TFF フルーク社

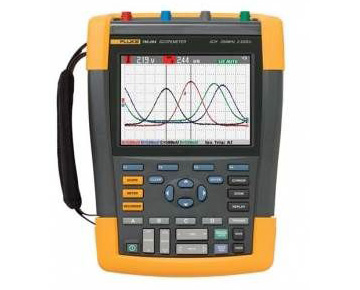

Fluke 190-504 携帯型オシロスコープ
世界初!! 500MHz、4チャンネル絶縁入力のハンディオシロスコープ
インバーター回路の設計からメンテナンスまでと、幅広い用途でご使用いただけます。
■周波数帯域:500MHz
■最高サンプリングレート:5.0GS/s
■入力:絶縁入力 4チャンネル
■CATⅣ600V,CATⅢ1000Vの安全規格
- 株式会社TFF フルーク社
-
【所在地】〒105-0012東京都港区港南2-15-2品川インターシティB棟
【電話番号】03-6714-3114 【FAX番号】03-6714-3115
|
◆特徴 |
● | 500MHzの周波数帯域 | |
500MHzの周波数帯域により電子回路から現場測定まで広いアプリケーションに対応することができます。特に高い周波数帯域まで必要とする高速なロジック回路やインバーターを使った電源回路の波形測定には最適です。 | ||
● | 電圧プローブ先端から500MHzに対応 | |
500MHzの電圧プローブ標準添付されております。一般的なオシロスコープでは高圧電圧のインバーターや電源回路の測定では、高額な高圧プローブや高圧差動プローブが必要になります。Fluke190-504型は標準のプローブのみで対応できます。 |
インバーターの測定においては・・・ |
● | 三相電源、PWM変調信号の4チャンネル波形診断 | |
絶縁入力より三相電源の線間電圧、インバータ回路の2次側のPWM波形、IGBTのスイッチ波形など、任意の場所で 4つの波形を診断することができます。また電流プローブの併用で電流波形も確認することができます。 ■プローブ先端でCATIII 1000Vの安全規格 |
||
● | サージ、スイッチングの波形診断 | |
500MHzの周波数帯域により、インバーター回路IGBTのスイッチイング波形の立上時間を正確に測定することができます。 また5GS/sの高速なA/Dコンバーターにより、サージ電圧や反射波形も高い分解能で見ることができます。 ■最高サンプリングレート:5GS/s同時捕獲 ■立上時間:2.8ns=700ps(190-504固有の立上時間)*4倍 |
||
*立上時間を3%内の正しく測定には、測定対象の4倍立上時間のオシロスコープが必要です。 |
◆型式・仕様 |
詳しくは製品カタログをご確認ください。 |
