プリズム

製品情報

製品詳細

（株）大平製作所

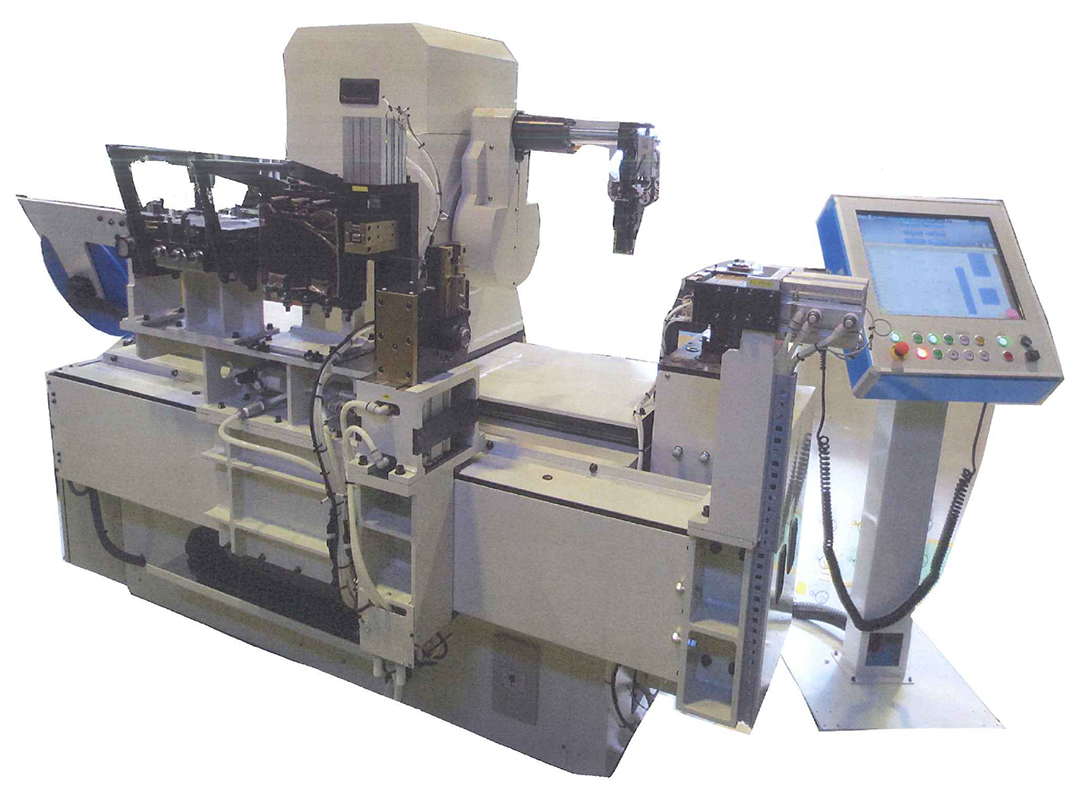

ワイヤーフォーミングマシン TWF-C07AD

メーカーの製品情報サイトはこちら

カット材対応機
- 両頭ベンダー

この企業の登録製品はこちら

（株）大平製作所

【所在地】〒555-0012大阪府大阪市西淀川区御幣島38041

【電話番号】06-6473-1091 【FAX番号】06-6473-5191

【URL】http://www.taihei-mfg.com

◆特徴
● 長尺ワーク対応のフォーミングマシン
● 19インチタッチパネル採用
● 視覚による直感的操作
● 操作機能の充実（フローチャート方式により加工プログラムの作成がスムーズ）

◆機械仕様
材質/加工線径範囲 軟線(SWM) φ2.5～7mm
硬線 (SWO-A,B) φ3～4mm
SWM=TS85kgf/mm2 or 834N/mm2
SWO-A,B=TS150kgf/mm2 or 1,422N/mm2
最大加工ワーク長 2900mm
曲げヘッドスライド ストローク L:1070mm R:1170mm
曲げヘッド可動範囲（ヘッド芯々間） 110～2250mm
R曲げヘッド揺動角度（オプション） ±10°最大
曲げスリーブ回転 ±180°最大
ワークチャック ひねり -95°/ +105°
チャックアーム スイング ±180°最大
チャックアーム揺動（オプション） ±10°最大
ワイヤフィードスライド 3000mm
ワイヤフィードチャック ひねり ±180°最大
動作速度 曲げヘッド送り 最大 1000mm/秒
曲げヘッド揺動 最大 18°/秒
曲げスリーブ回転 最大 600°/秒
ワークチャックひねり 最大 300°/秒
チャックアームスイング 最大 300°/秒
チャックアーム揺動（オプション） 最大 180°/秒
ワイヤフィードスライド 最大 880mm/秒
ツール IN/OUT エアシリンダ
マンドレル割出し ロータリアクチェータ
フィードチャックひねり ロータリアクチェータ
機械 重量(Kg) 寸法(mm) 3600、4,400(L) ×1,650（W） × 1,600mm(H)


◆大平製作所の《ワイヤフォーミングマシン》 製品ラインナップ
多軸加工タイプ 6軸3次元加工タイプ 2軸平面加工タイプ
標準加工機 カット材対応機 テーブルベンダー

多軸加工タイプ
ワイヤーフォーミングマシン
TWF-913H
大型シングルヘッド
（対象線径　φ6～13mm）
ワイヤーフォーミングマシン　加工サンプル例
＞詳細はこちら
ワイヤーフォーミングマシン
TWF-1108H
ダブルヘッド機構
（対象線径　φ3～8mm）
ワイヤーフォーミングマシン　加工サンプル例
＞詳細はこちら
ワイヤーフォーミングマシン
TWF-2408H
ダブルヘッド・カッタースライド機構
（対象線径　φ3～8mm）
● 多軸ヘッドによる多彩な曲げ加工が可能
● 矯正スライドにより直線精度が大幅に向上（矯正スライド搭載機種）
● カッタースライド機構によりさらに加工形状拡大（TWF-1408H、TWF-2408H）
● 新E-pro（プログラム変換ソフト）によりCADデータから自動プログラム作成）
ワイヤーフォーミングマシン　加工サンプル例
＞詳細はこちら

6軸3次元加工タイプ
ワイヤーフォーミングマシン
TWF-608H-N15-W2
（対象線径　φ3～8mm）
TWF-612H-W2
（対象線径　φ6～12.7mm）
● 6軸サーボモーターにより高速加工
● ヘッド回転により3次元加工が可能
● 端末プレス機等の各種端末加工機と連動が可能（先端加工機参照）
● E-pro（プログラム変換ソフト）により製品座標データから自動プログラム作成
ワイヤーフォーミングマシン　加工サンプル例
＞詳細はこちら

2軸平面加工タイプ
ワイヤーフォーミングマシン
TWF-206H-W2
（対象線径　φ3～6mm）
TWF-212H-W2
（対象線径　φ6～12.7mm）
● 平面加工で左右の曲げ可能
● 1つの曲げツールで数種類の曲Ｒの加工が可能
● 加工プログラムの作成が簡単
● オプション追加によりお客様仕様へ変更可能
ワイヤーフォーミングマシン　加工サンプル例
＞詳細はこちら

標準加工機
ワイヤーフォーミングマシン
TWF-06A
省スペース型
● φ6mmまで対応の小型フォーミング省スペース型
● 19インチタッチパネル採用
● 操作画面の一新で視覚による直感的操作
● 操作機能の充実（フローチャート方式により加工プログラムの作成がスムーズ）
＞詳細はこちら

カット材対応機
ワイヤーフォーミングマシン
TWF-08S
コイル材加工型
● φ8mmまで対応
● 向かい合わせ形状が加工可能
● 19 インチタッチパネル採用
● 操作機能の充実（フローチャート方式により加工プログラムの作成がスムーズ）
＞詳細はこちら
ワイヤーフォーミングマシン
TWF-C07AD
両頭ベンダー
● 長尺ワーク対応のフォーミングマシン
● 19インチタッチパネル採用
● 視覚による直感的操作
● 操作機能の充実（フローチャート方式により加工プログラムの作成がスムーズ）
＞詳細はこちら

テーブルベンダー
ワイヤーフォーミングマシン
TWF-112
最大線径：φ12
ハンディータッチパネル
● シンプル＆コンパクト設計
● ハイパワー＆ハイスピード
● ハンディータッチパネルでらくらくプログラム
● ツールチェンジも非常に簡単
● 万全の安全設計
＞詳細はこちら


◆大平製作所の製品ラインナップ
バネ自動研削盤
シンプル、堅牢、安価、高精度の特徴を持つことで国内外のばね業界において、絶大なる評価を受けております。
＞詳細はこちら
横型ばね自動研磨機 HG-660DS-Z
砥石送りサーボ仕様
砥石送り量及び速度の数値管理
砥石回転及びキャリア円盤　インバーター制御
＞詳細はこちら
湿式堅型両頭研削盤 SGシリーズ
デジタル制御方式による高精度・高性能な研削加工を実現
研削方法に合わせて機種選定可能
＞詳細はこちら
