クイックチェンジ モデルQC-1

メーカーの製品情報サイトはこちら

ロボットの多機能化や段取り時間の短縮に貢献

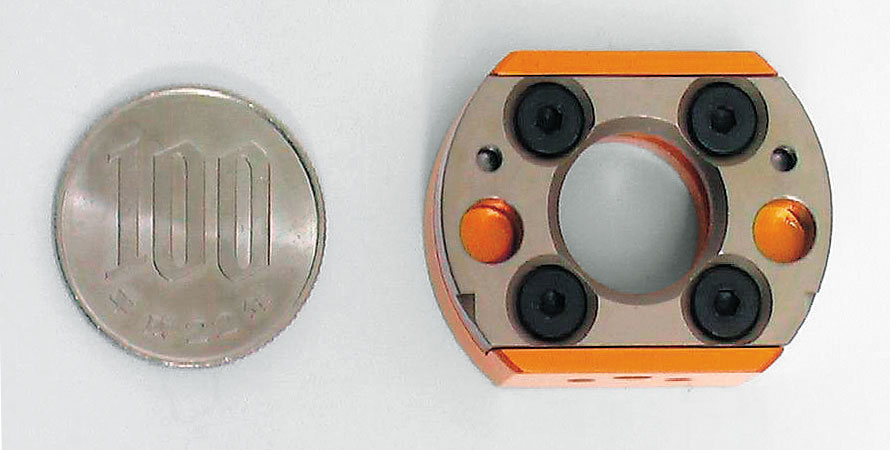

モデル：QC-1は超小型1kg可搬対応可能で、小型ロボットでのハンド、治具、ツールの交換用に開発いたしました。
軽量・コンパクな超小型ボディは世界最小（当社比）です。また、オプション装着も可能で、10本の電気信号接点（3A）、2本の空気圧ポート（M3） 、2本のバキュームポート（M3）の中から選択してご利用いただけます。

この企業の登録製品はこちら

ビー・エル・オートテック株式会社

【所在地】〒652-0883兵庫県神戸市兵庫区明和通3-3-17

【電話番号】078-682-2612 【FAX番号】078-682-2614

【URL】http://www.bl-autotec.co.jp/

お問い合わせ カタログダウンロード この製品のWEBサイト

モデル
Light-5A、QC-1、QC-10A、QC-20C、QC-60C、QC-150B、
Flex-40A、Flex-70、Flex-100A、Flex-300
〔プレス工程間ハンドリング用〕
USP-100、QCP-100、QCP-220

◆特長
モデル：QC-1は精密電子機器・精密機械部品の組立、医薬品・食品分野でのハンドリングを中心とした軽可搬高速ロボットのエンドエフェクタ自動交換装置として開発致しました。
（パラレルリンクロボットやスカラロボットでのワーク持ち替えに最適）
● 接触させない引上げ方式
着動作時にマスタ・プレートとツール・プレートを接触させる必要のない引上げ方式により、芯ずれを吸収。
● メカニカル・フェールセーフ機構
着用空気圧の供給が停止しても、マスタ・プレートとツール・プレートが分離しないよう、当社独自の着脱機構部により、メカニカル・フェールセーフ機構を採用。
● ファナック（株）様製ゲンコツ・ロボットに直接取り付け可能
ファナック（株）様製「ゲンコツ・ロボット1号M-1iA」（4軸仕様/6軸仕様）のフランジ（PCD20）をロボット側、エンドエフェクタ側に採用し、ロボットへの直接取り付けが可能。また、ご使用中のロボットへの後付けも可能。

◆システム構成・仕様
詳しくは製品カタログをご確認ください。


◆ビー・エル・オートテックの製品ラインナップ
【FA製品】
BLフォーストルクセンサ
作業の信頼性と品質を一段と向上！
BLフォーストルクセンサは、視覚・触覚などの外部環境の変化に適応する感覚制御／知能ロボットに「力覚」を伝えるため、X・Y・Z方向の力およびトルクを同時にリアルタイムに検出するセンサです。
ロボットは力制御機能を備えることで、作業の信頼と品質を一段と向上させます。
＞詳細はこちら
クイックチェンジ（オートツールチェンジャ）
生産ラインの効率化とコストダウンを！
クイックチェンジ（エンドエフェクタ自動交換装置）は、ロボットや自動機のハンドやツールを自動的に交換するための装置です。
1台のロボットで複数の作業がこなせるため、ロボットの多機能化や段取り時間の短縮が可能になり、多品種少量生産に貢献します。
＞詳細はこちら 動画公開中
BLクイックチェンジは標準品以外に、用途に応じた個別対応をしております。
＞詳細はこちら
クイックチェンジ GCシリーズ
（ロボット用スポット溶接ガンチェンジャ）
多品種生産ラインでのスポットガン交換に！
スポット溶接ロボット用ガンチェンジャGCシリーズは、ロボット用スポット溶接ガンの交換用デバイスです。
一次給電、冷却水、サーボ信号・動力、一般信号、空気圧モジュールを選択する事で、複数の溶接ガンの使い分けやハンドとの交換が容易に行え、段取り時間の短縮により効率的なライン構成が可能になります。
小型軽量ガンに対応したモデルもあります。
＞詳細はこちら
電動式BLクイックチェンジ モデルQCE-40
工場設備の省エネに産業用ロボット向け
電動式自動工具交換装置
着脱に空気圧を必要としない電動式自動工具交換装置です。空気圧配管が敷設されていない工場、セル等でエンドエフェクタ自動交換を可能にします。また、通電は着脱時のみであるため、消費電力が抑制され省エネが可能になります。
＞詳細はこちら
QUICK-CHANGE ZEUS
（新世代ロボット用クイックチェンジ）
軽い、薄い、コンパクト！
ロボットの機能、有効性を高める
ツールチェンジャー
スポットガン交換、ハンドリング、治具交換等幅広い用途に適用でき、150-230kg可搬のロボットに搭載可能です。実績のあるBLクイックチェンジの着脱機構（ボールロック方式）の特長を継承し、コンパクトさ、重量の軽さ、結合厚みの薄さはクラスNo.1を達成した、より進化した新世代のクイックチェンジです。
＞詳細はこちら
リストコンプライアンサ（位置誤差修正装置）
精密組立・挿入作業の自動化！
リストコンプライアンサはRemote Center Complianceの機能をゴムエレメントにて実用化したRCCデバイスです。
ロボットや自動組立て機械のアームとグリッパ間に装着することにより、挿入作業時の部品間の水平方向および角度（こじり）方向の誤差を修正し、「かじり」「こじり」による挿入ミスを無くします。
＞詳細はこちら
ロータリジョイント PN-ZEROシリーズ
ポジショナー、回転テーブルの
配線・配管トラブル解消！
BLロータリジョイントPN-ZEROシリーズは、ポジショナーや回転テーブル盤上へ信号・空気圧のエンドレス接続を可能にした回転継手です。軽量・コンパクトなボディにRc3/8の空気圧ポート2本と2A容量の電気信号6本（モデル：PN-ZERO 2/6）のユーティリティを装備しました。360度以上のエンドレス回転が可能なため、回転角度の制約なく動作が可能です。
＞詳細はこちら
カップルジョイント
動力・信号・空気圧用カップリング
ユーティリティをワンタッチで接続！
カップルジョイントは、電気信号や空気圧をワンタッチで接続・切り離しができるカップリングユニットです。
従来、段取り替え時に手動で行なっていた信号線や空気圧継手の切り離しおよび再接続の作業を一箇所に集約し、ワンタッチ切り替えが可能になります。
接点部分には、弊社クイックチェンジで実績のある各種モジュール部品を使用しており高い信頼性と耐久性があります。
＞詳細はこちら
