株式会社ジーニック

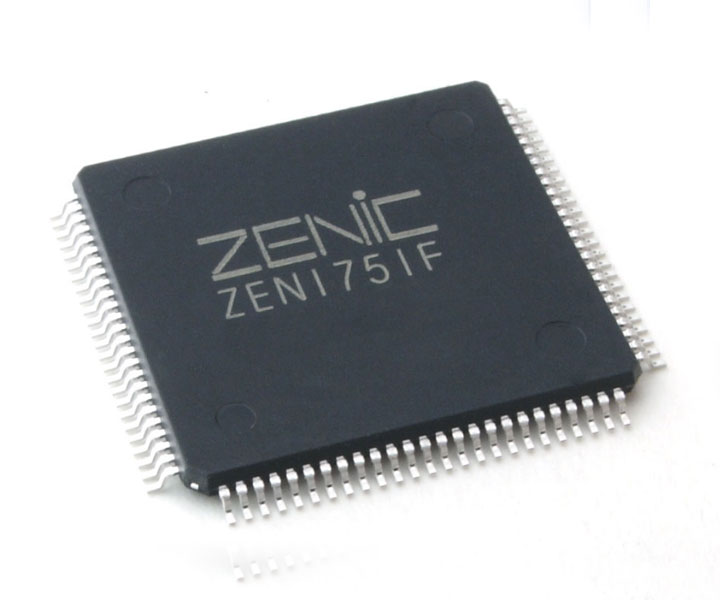

汎用拡張I/O LSI エキスパートシリーズ ZEN1751F

映像機器やFA機器に最適な機能を
1チップにまとめたGPIO LSI

ZEN1751Fは映像機器やFA機器等で用いられることの多いマイコン周辺のペリフェラル機能を1チップにまとめた汎用拡張I/O LSIです。
各機能ブロックを個別にスタンバイモード（クロック供給停止状態）に移行させることが出来るので、低消費電力システムを実現することが可能です。
各ペリフェラルの多様な動作レート要求に柔軟に対応するため、各ブロックは2種類のクロック入力端子から動作クロックを選択することができます。
（ただし、汎用入出力とI2CはSCLK専用）。

この企業の登録製品はこちら

株式会社ジーニック

【所在地】〒520-0801滋賀県大津市におの浜4-7-5オプテックスビル8F

【電話番号】077-526-2101 【FAX番号】077-526-0500

【URL】http://www.zenic.co.jp/

◆エキスパートシリーズの特徴

	汎用入出力ポート	I²Cバスマスター
	SPIポート	PWM出力
	赤外線リモコン出力	UART
	パルスカウンタ	※I²Cはフィリップス社の商標です。

	●	SPI、I²C、UART、PWM、IRリモコン、さらに2相パルスカウンタまで多彩な機能を1チップに凝縮。
	●	端子グループごとに各種ペリフェラルブロックを柔軟に割り当て可能。
	●	汎用入出力端子は最大40～56本。膨大なI/O制御を必要とする多機能機器にも余裕をもって対応。
	●	各ペリフェラルブロック個別にクロックの供給停止が可能。必要な機能のみを稼動させる低消費電力動作を実現。
	●	多様なパルス形式に対応した多機能カウンタを最大12ch搭載。

◆エキスパートシリーズ ZEN1751Fの主な特徴

CPU I/F	8bitパラレルインタフェース
汎用入出力ポート	Max56本（うち40本が他の機能と兼用）
	ポート	ポートA：16本専用ポート（1本毎に入出力/割り込み設定が可能）ポートB： 8本兼用ポート（1本毎に入出力設定が可能）ポートC： 8本兼用ポート（1本毎に入出力設定が可能）ポートD： 8本兼用ポート（1本毎に入出力設定が可能）ポートE： 4本兼用ポート（1本毎に入出力設定が可能）ポートF：12本兼用ポート（入力専用） Io = ±4mA
ブロック毎にスタンバイ･モード（動作クロックを停止）に設定可能
I²Cバス（マスター）	Max12ch（切り替えて使用）［SPI/UARTと端子共有］
SPIポート（4線式シリアル）	Max6ch（切り替えて使用）［1²C/UARTと端子共有］
UART（16550互換）	Max4ch（独立）［I²C/SPIと端子共有］
PWM	Max3ch（独立）
	精度	8bit
赤外線リモコン入力	Max1ch
	精度	16bit
パルスカウンタ	Max12ch（単相モード時） Max4ch（2相パルスモード時）
	カウント精度	単相モード時：8bit 2相パルスモード時：24bit
システムクロック	Max50MHz
ペリフェラルクロック	Max25MHz（ただし、ペリフェラルクロック≦システムクロック/2）
電源電圧	3.3V 単一（入力端子5Vトレラント）
パッケージ	TQFP100ピン（14×14mm、0.5mmピッチ）

◆エキスパートシリーズの主な用途

多くの制御を個別同時に行う必要がある電子機器において、CPU（マイコン）だけでは入出力ポートが不足する問題に対応します。

・プロジェクタ　・FAX複合機　・自動販売機　・自動改札機　・アーケードゲーム機

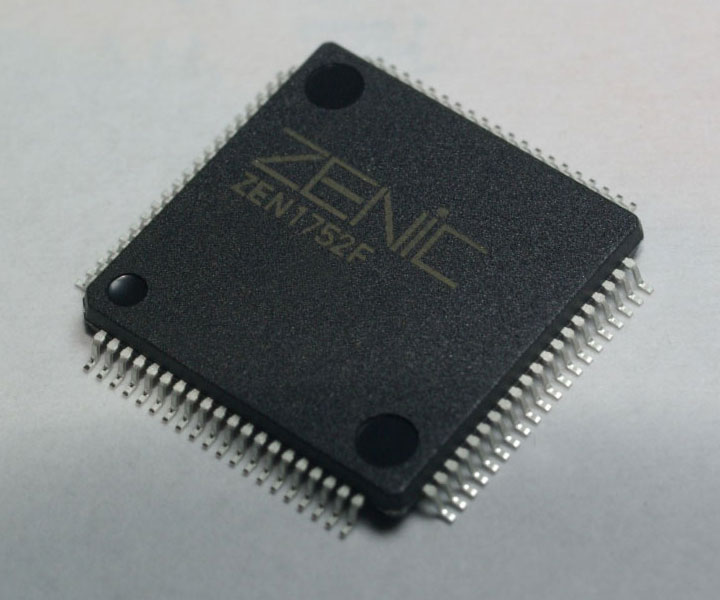

◆エキスパートシリーズ機能比較表

項　目	ZEN1751F	ZEN1752F
項　目
ホストインターフェース	8bitパラレル	8bitパラレル
汎用 I/O	max56	max40
I²C シリアル通信	12ch（切り替え）	6ch（切り替え）
SPI シリアル通信	6ch（切り替え）	3ch（切り替え）
赤外線入力	1ch	1ch（＋4ch）
UART シリアル通信	4ch	4ch
PWM	3ch	3ch
パルスカウンタ	12ch	12ch（パルス幅カウント）
クロック入力	2系統	2系統
パッケージ	100pinQFP	80pinQFP
パッケージサイズ	14mm×14mm	12mm×12mm
コア電圧	3.3V	3.3V
I/O電圧	3.3V（入力5Vトレラント）	3.3V（入力5Vトレラント）

◆ジーニックの製品ラインナップ

【プログラマブル・ユニバーサル・カウンタIC】
	プログラマブル・ユニバーサル・カウンタ ZEN2014F プログラマブル・ユニバーサル・カウンタ ZEN2024F プログラマブル・ユニバーサル・カウンタ ZEN2044F プログラマブル・ユニバーサル・カウンタ ZEN0317P プログラマブル・ユニバーサル・カウンタ ZEN2061F
【PCIバス・インターフェース】
	PCIバス ZEN7251G PCIバス ZEN7201AF
【画像鮮明化IPシリーズフォルテビジョン】
	ForteVisionシリーズ ZIPF001 [コントラスト改善IP] ForteVisionシリーズ ZIPF031 [ガウス性ノイズフィルタIP]
