ロータリジョイント PN-ZEROシリーズ

メーカーの製品情報サイトはこちら

継手

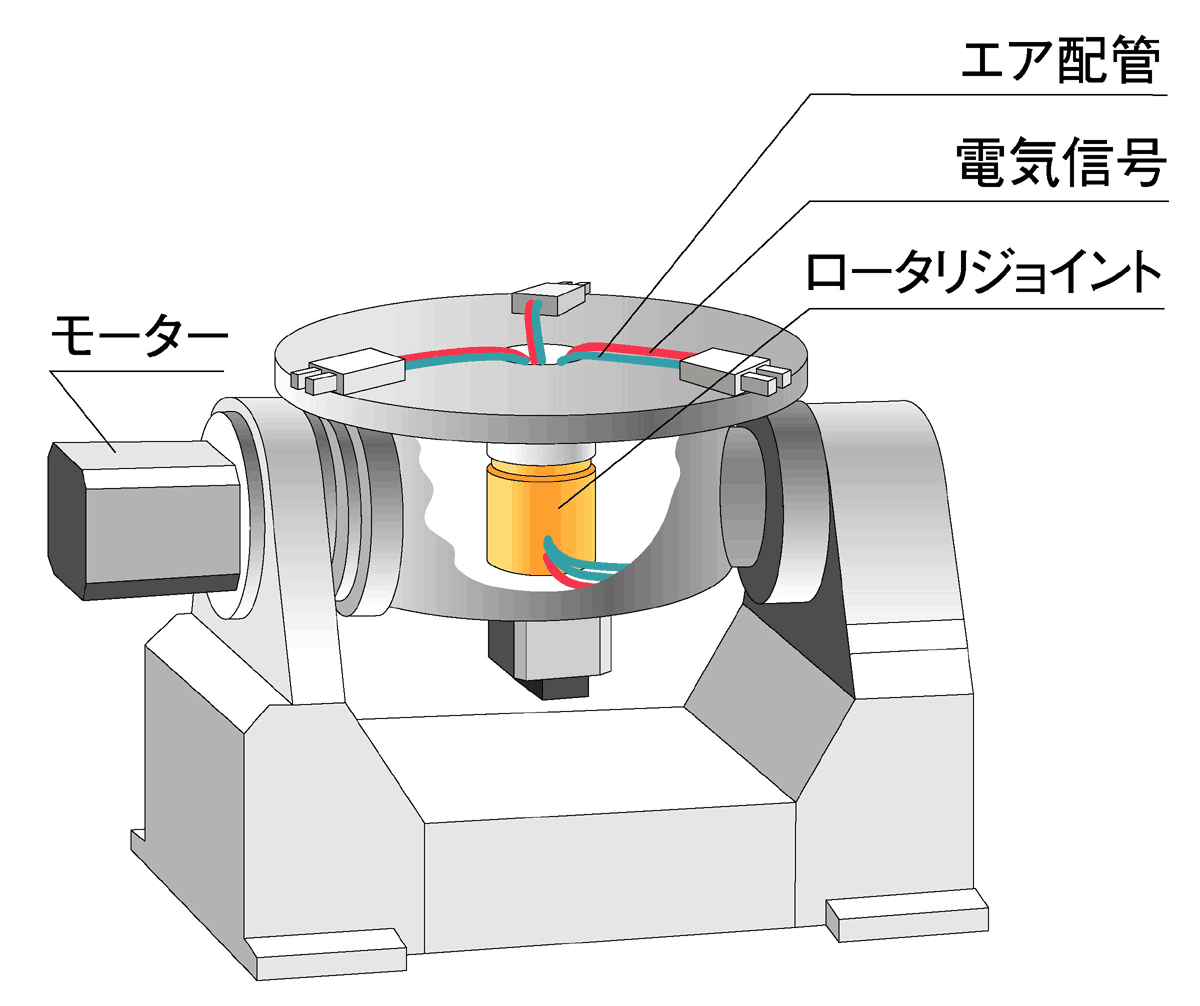

ポジショナー、回転テーブルの
配線・配管トラブル解消！

BLロータリジョイントPN-ZEROシリーズは、ポジショナーや回転テーブル盤上へ信号・空気圧のエンドレス接続を可能にした回転継手です。
軽量・コンパクトなボディにRc3/8の空気圧ポート2本と2A容量の電気信号6本（モデル：PN-ZERO 2/6）のユーティリティを装備しました。360度以上のエンドレス回転が可能なため、回転角度の制約なく動作が可能です。

この企業の登録製品はこちら

ビー・エル・オートテック株式会社

【所在地】〒652-0883兵庫県神戸市兵庫区明和通3-3-17

【電話番号】078-682-2612 【FAX番号】078-682-2614

【URL】http://www.bl-autotec.co.jp/

お問い合わせ カタログダウンロード この製品のWEBサイト



モデル


PN-ZERO2/6、2/12、2/24、2/36

【省配線対応モデル】


PN-ZERO2/D-5（Device-Net対応仕様）



PN-ZERO2/U-6（ユニワイヤ対応仕様）



PN-ZERO2/C-4（CC-Link対応仕様）


ロータリジョイントを
動画で紹介しています。
動画公開中



◆主な適用分野

● アーク溶接等の工程でのポジショナーのエンドレス回転による生産

● 回転テーブル（インデックステーブル）における空気圧、電気信号のエンドレス接続

● 正逆反転作業の一方向回転化

◆特長

● 360度以上のエンドレス回転により、一定回転後のねじれ分をほどく逆回転が不要

● 軽量・コンパクト

● 定格回転速度 50rpm

● 空気圧（2本）と電気信号（アナログ最大36接点、CCリンク、デバイスネット等の省配線）双方を接続

● 1,000万回転の耐久性

● ポジショナー（回転テーブル）のエンドレス回転による生産効率のアップ
（回転方向、角度の制限が無くなり、基準点へ戻すことなく生産の効率化が図れます。）

● 断線トラブル解消により生産停止時間の減少、メンテナンスのコストダウンを実現
（断線や配管破れ等のトラブルが無くなり、生産停止の問題解消、メンテナンスに要するコスト、時間の無駄を省けます。）

◆システム構成・仕様


詳しくは製品カタログをご確認ください。


ロータリジョイントを動画でご紹介。
