精密全天日射計

ネオ日射計

ソーラーエース

精密全天日射計 MS-802, MS-802F

ISO9060で規定されたSecondary Standardの日射計です。 高精度の日射計で、地球温暖化の調査など精密測定用に利用されています。

本器は天空から入射する全天日射量を測定するもので、ISO9060で規定されているSecondary Standard（2次準器）に準拠する高精度の全天日射計です。受感部には日射の全波長域で均一の分光感度を有し、かつ安定性のあるサーモパイルを使用しています。 MS-802型では、新しいサーモパイルの採用により、旧モデル（MS-801）に比べて応答速度が約2倍速くなり、熱的構造を変えることにより温度特性が約40％改良されています。 また、受感面を日射量以外の変動要因（風など）から守るため二重ドームで覆っています。 MS-802Fは受感面ホルダーの下部にファンが取り付けてあり、空気をガラスドームの外側に吹き付けることにより、霜・雪・ほこりなどの付着を防いでいます。

◆仕様

感　度 約7μV/W・m-2 （約7mV/kW･m-2） 内部抵抗 約500Ω 応答速度（95%） 約5秒 ゼロオフセット a) 200W･m-2の放射収支量に対して ＋4～5W･m-2 b) 5K/hの環境温度変化に対して ±2W･m-2 感度の不安定性 （1年あたりの変化率） ±0.5％ 非直線性（100～1000W･m-2の間の偏差） ±0.2％ 方位特性（1000W･m-2 照射） ±10W･m-2 分光特性 （0.35μ～1.5μ間の平均吸収率に対する偏差） ±2.1％ 温度特性（50℃の幅に対して） 1％以下 傾斜特性（1000W･m-2 照射時0～90°にて） ±0.2%以下 電源（MS-802F） AC100VまたはDC12V0.17A （指定による）

ネオ日射計 MS-402, MS-402F

ISO9060で規定されたFirst Classの日射計です。 従来のネオ日射計（MS-401）が改良されたもので、 気象庁の地上気象観測網をはじめ、業務用に広く使われています。

本器は天空から水平面に入射する全天日射量を測定するもので、ISO9060で規定されているFirst Classに相当する全天日射計です。 受感部には波長依存性がなく、吸収率がよい特殊黒色塗料が塗布されており、また、2重ガラスドーム構造をとることによって、日射以外の変動要因（風・温度変化など）からの影響を受けにくくしてあります。 MS-802同様、新しいサーモパイルを採用したことにより、旧モデル（MS-401）に比べて応答速度、温度特性が大幅に改善されています。冬期の霜・雪の防御には強制対流装置付のものもあります。（MS-402F）

◆仕様

感　度 約7μV/W・m-2 （約7mV/kW･m-2） 内部抵抗 約500Ω 応答速度（95%） 約8秒 ゼロオフセット a) 200W･m-2の放射収支量に対して ＋6W･m-2 b) 5K/hの環境温度変化に対して ±2W･m-2 感度の不安定性 （1年あたりの変化率） ±0.5％ 非直線性（100～1000W･m-2の間の偏差） ±0.2％ 方位特性（1000W･m-2 照射） ±20W･m-2 分光特性 （0.35μ～1.5μ間の平均吸収率に対する偏差） ±2.1％ 温度特性（50℃の幅に対して） 1％以下 傾斜特性（1000W･m-2 照射時0～90°にて） ±0.2%以下 電源（MS-402F） AC100VまたはDC12V0.17A （指定による）

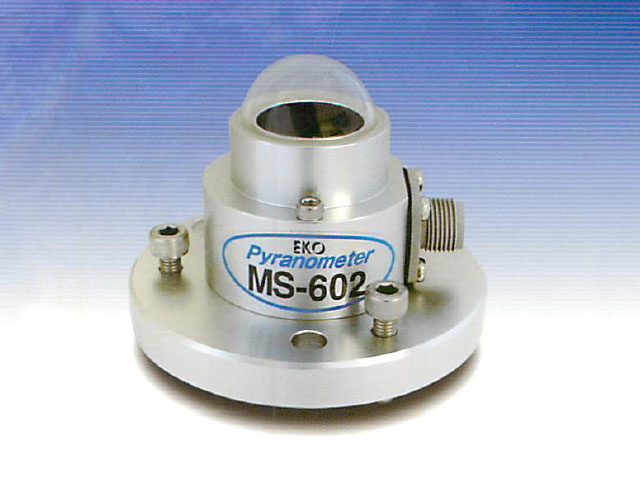

ソーラーエース MS-602

ISO9060で規定されたSecond Classの日射計です。 低コストの為、多点での測定に便利です。 NEDOのフィールドテスト事業、文部省のエコスクール事業など、 太陽光発電システムに数多く使用されています。

MS-602は全天日射強度を測定する測器で、ISO9060で規定されている Second class に準拠しています。 受感部は温度特性に優れている特殊フィルムを基板に用い、受感部中心部分と半径方向の温度差を検出する多数接点をもつサーモパイルを配しています。 受感部の外周は、適度の熱容量をもつ金属製ホルダーに接合されており、日射強度の変化に対応し受感部中心部分と半径方向との温度差が生じます。その温度差に比例した直流電圧を測定して日射量を求めます。 受感部は、波長依存性がなく吸収率の良い特殊黒色塗料を塗布してあります。 MS-601Fは本体（ボディ）下部のモーターファンより空気をガラスドームの外側に吹き付けて霜、雪等の付着を防止しています。

◆仕様

カタログダウンロードは、ログインもしくは会員登録後にダウンロードください。 お問い合わせは、ログインもしくは会員登録後にお問い合わせください。 プリズムグループサイト建築業専門の総合検索サイト「アークプリズム」 アークプリズムサイトへ 感　度 約7μV/W・m-2 （約7mV/kW･m-2） 内部抵抗 20～140Ω 応答速度（95%） 17秒 ゼロオフセット a) 200W･m-2の放射収支量に対して ＋10W･m-2 b) 5K/hの環境温度変化に対して ±6W･m-2 感度の不安定性 （1年あたりの変化率） －1.7％ 非直線性（100～1000W･m-2の間の偏差）
