銅ピン放熱基板

銅ピンカシメ式放熱プレート

銅ピン放熱基板

◆『銅ピン放熱基板』の特長

●

高熱伝導

銅ピンで基板表の熱を裏面に拡散することが出来、銅板とデバイスがダイレクトに接触するので高い放熱効果が得られます。（銅の熱伝導率　398w/m・k）

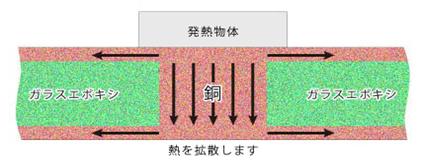

	【放熱イメージ】

●

大電流対応

銅ピンを使用する事で大電流を流す事が可能。

	【銅ピン放熱基板製作イメージ】
	穴明、銅メッキ		銅ピン挿入		完成基板

●

軽量

必要な場所のみ銅ピンを使用する事で、軽量化が図れます。

銅ピンカシメ式放熱プレート

◆『銅ピンカシメ式放熱プレート』の特長

●

熱拡散

熱がプレート全体に拡散するため、放熱効果が高い。 （熱伝導率：アルミ　銅　398w/m・k　　熱拡散シート　700～1,600w/m・k）

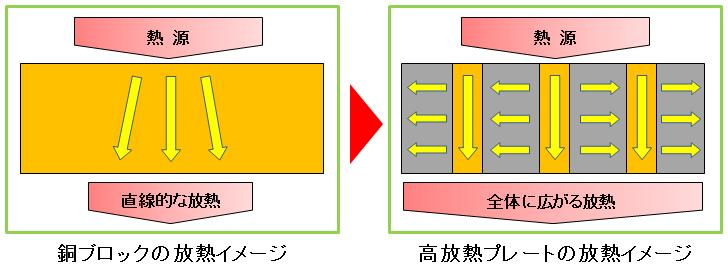

	【放熱イメージ】

●

軽量

比重の軽い熱拡散シートと銅を積層するため、銅プレートと比べ軽量化が図れます。（比重：銅　8.9g/cm3　　パイロイド　2.22g/cm3）

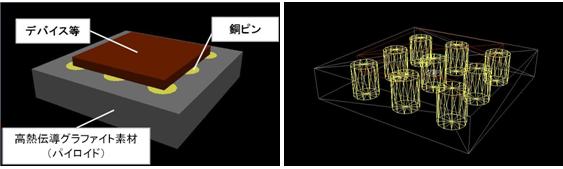

	【放熱プレートイメージ】
