ニシデンが『ピン立て加工のプロ集団』である理由

理由その①

理由その②

理由その③

理由その④

理由その①

リードピンの専門会社として、過去数万種以上のピンを製作してきた実績のあること。

●

バラピン代表例

	マイクロピン	先端テーパーピン	ファインカットピン	ゼブラピン	圧入用微細ピン

理由その②

国内唯一のバラピンと、連続ピン及びピン打機を提供出来るメーカーであること。 ※現在、バラピン及び連続ピンを兼用してピン打ち出来る装置を開発中。

●

連続ピン代表例

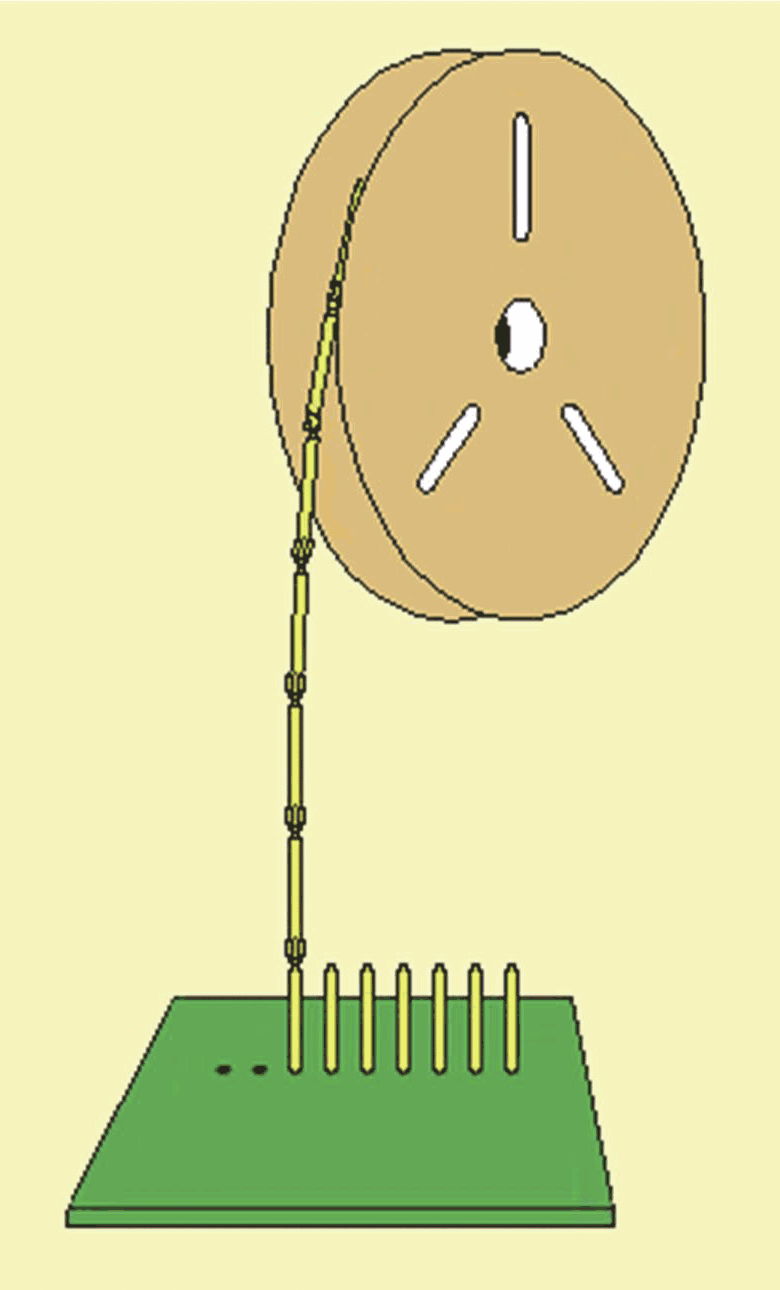

	連続ピンイメージ	ストレートピン	スターツブシピン	中空ピン	位置決めピン	多数ツブシピン

サイズ φ0.30～φ2.30　　□0.30～1.60　　L寸1.0～50.0 材　質 真鍮・リン青銅他 メッキ Sn・Au他

●

連続ピン打機

	GJSC02-01 スタンダードタイプ	L型ピン用 アタッチメント装着型

※ピン打機の動画はこちらをご覧下さい。

形　式 GJSC02-01スタンダードタイプ 挿入ヘッド ストレートピン用ヘッド（カッターは使用ピン専用） 挿入スピード 0.3秒/1ショット テーブルスピード 50mm/秒 作業範囲 300㎜×300㎜ XY移動精度 0.02㎜以下 本体寸法 1,000×500×730 （リールセット時1,400） 本体重量 約100kg 専用台寸法 1,000×500×600

◆ニシデンの製品ラインナップ

ピン立て加工 ① ～バラピン 連続ピン・ピン打機 ピン立て加工 ② ～組立治具設計製作 振込整列 ピン立て加工 ③ ～製作実績 微細電子部品の受託開発加工 銅ピン放熱基板・放熱プレート 金属加工 電気炉
