クラック検出装置(AE-5)
工作機械 構成部品加圧時にクラック発生を検知!
歪取り矯正機の加圧工程において、ワークのクラックが生じる時点を高信頼で検出します。
圧入機によるパーツ組立工程、材料破損許容検査工程のクラック発生時を検出します。
- (株)村上技研産業
-
【所在地】〒594-0083大阪府和泉市池上町3-9-55
【電話番号】0725-45-0321 【FAX番号】0725-45-0134
|
◆特徴
AE(アコースティックエミッション)法でクラックを検知します。
|
● | クラックで発生するAE(アコースティック・エミッション)波エネルギーを高感度・高信頼で検知処理します。 | |
● | AE信号で特殊な処理をしているので、外乱音振動などの影響を受けません。 | |
● | 既存の機械にも簡単に取り付けできます。 | |
● | 本装置を取り付けることにより生産性が落ちることがありません。 | |
● | センサコードは断線検知機能付きです。 |
◆応用例
● | 歪取り矯正機での材料クラック検出 | |
● | リング圧入機での圧入材料クラック検出 | |
● | リベットでの微小クラック検出 |
●歪取り矯正機 材料クラック検出 |

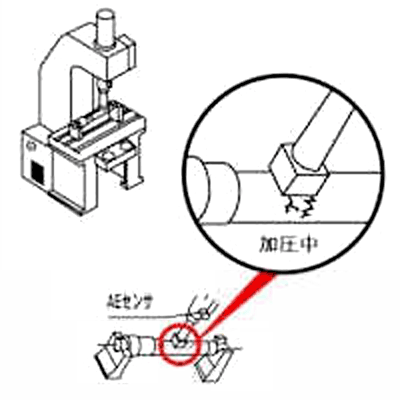

●リング圧入機 リング圧入時のクラック検出 |

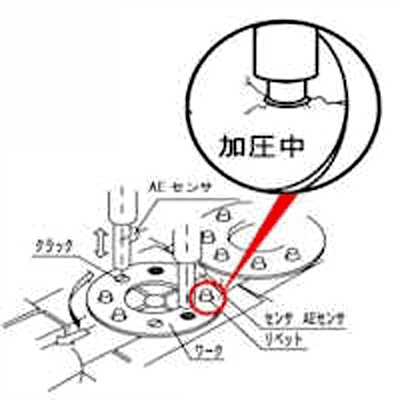

●リング圧入機 リベットでの微小クラック検出 |
◆仕様
項 目 | 内 容 |
検出方式 | アコースティック・エミッション方式 |
検出分解能 | 1μm2(クラック面積) |
表 示 | LEDアレーモニター |
検出信号応答性 | 0.01ms(リレー出力 10ms以内) |
判定出力 | リレー(保持) |
使用温度範囲 | -20℃~+50℃ |
電 源 | AC100V±10%以内 |
本体寸法 | 145(W)×110(H)×185(D)mm |
センサ寸法 | 20Φ(径)×20(H)mm |
|
【ギャップエリミネータ】

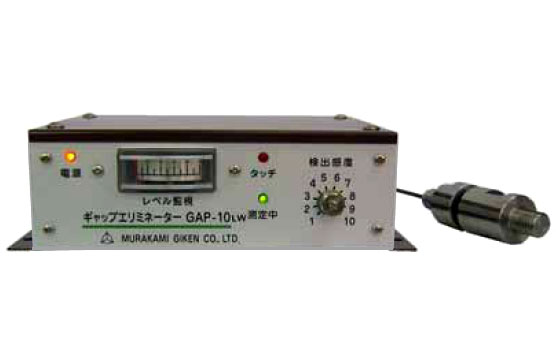

ワイヤレス式 AE型 ギャップエリミネータ(GAP-10LW)
ローコストタイプ。
|
【工具破損検出装置】
工具破損検出装置(AE-1C)
|
|||

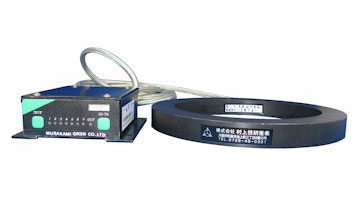

リングセンサ式タッチ検出器(TOU-10)
微小タッチで検出します。 工具の回転数の影響を受けません。 マシニングセンタの主軸にセンサリングを取り付け、工具と工作物がタッチする位置により、工具の破損を検出します。
|
【その他装置】

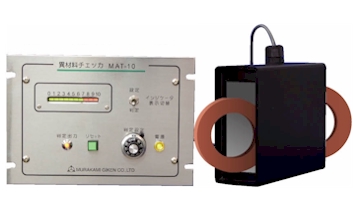

異材料チェッカ(MAT-10)
試料の判定はセンサ内を通過させるだけ。
|
