◆特徴

	●	励磁されたセンサリング内で工具とワークが接触した際にできる閉ループに流れる電流をキャッチしてタッチ検出出力します。※ワークと工具が共に導体であることが大前提です。
	●	針のような細いドリルやバイトの刃先が少しワークに接触しただけでも瞬時に検出できます。
	●	工具折損検出器としてお使いになる場合は電気式なので高信頼性です。
	●	ドリルやバイトがワークにタッチ（原点）をしてからの切込み量を決める際の工具原点出しなどに最適です。
	●	工具が加工動作していても高精度でタッチ検出するのでエアカット時間短縮で加工能率UP！
	●	形状がリング状なのでハウジングに簡単に取付可能です。
	●	本装置はツール交換した際に調整は不要です。

◆応用例

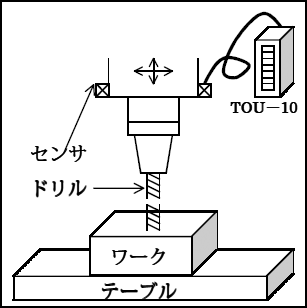

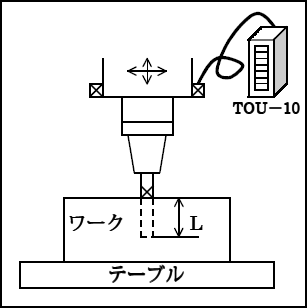

	●ツール折損検出の場合 TOU-10より出力している信号が停止（または発生）!! これを異常としてNC機を止める。		●ワークの原点検出の場合 刃物が降下しワークに接触すると信号が発生する。 これを加工基準面として任意の下降距離を行う。

	●横型NC旋盤加工におけるワークとツールの原点検知の場合 刃物がワークに接触すると信号が発生。

◆仕様

項　目	内　容
出力応答時間	0.5msec（MAX）
出力保持時間	20msec（MIN）
入力電圧	24V±10％
消費電力	7W
出　力	24V 100mA
温度範囲	-10℃～50℃
湿度範囲	85%
本体寸法	43（W）×101.6（H）×152（D）mm
センサ寸法	※リング内径は多種あります。

【工具破損検出装置】

工具破損検出装置（AE-1C） 工作機械の工具破損（チッピング）検出に 工作機械の工具の微小なチッピング（ひび割れ）を検知でき、破損の予知が可能です。 ＞詳細はこちら

【ギャップエリミネータ】

ワイヤレス式 AE型 ギャップエリミネータ（GAP-10LW） 回転ドレッサや砥石の回転軸より タッチ信号を検出します 精密かつ早期に接触開始時点を検出することにより加工能率・寸法管理・砥石や工作物の保護などの点が解消できます。 ローコストタイプ。 ＞詳細はこちら

【その他装置】

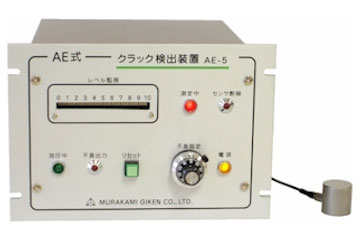

	クラック検出装置（AE-5） 加圧時にクラック発生を検知！ 歪取り矯正機の加圧工程において、ワークのクラックが生じる時点を高信頼で検出します。 圧入機によるパーツ組立工程、材料破損許容検査工程のクラック発生時を検出します。 ＞詳細はこちら
