◆特徴

AE（アコースティックエミッション）法で非接触検知します。 センサ式などでは検知できなかった、部分的なカケも検知します。 　⇒ 工期・タクトを短縮できます！

壊れた瞬間に検知します。 工具をギリギリまで使えるようになります。 ⇒ コスト削減に！

	●	比較的小さなチッピングや剥離等による小さな検出信号は1回では工具の大きなダメージにはならないので、刃物の完全なダメージになるまでの回数（0～99の範囲）を設定して検知するようになっています。
	●	カウンタ設定は前面パネルのツマミを回すことによって回数（0～99の範囲）を自由に設定することができます。
	●	工具に完全なダメージを与えるような大きな信号が1回でも発生した際には、小さな信号の設定カウント数に関係なく検知して工具の破損を知らせる信号を出力します。 → 小さな信号と大きな信号を検知する2段コンパレータ方式です。

◆応用例

	●	工作機械の工具破損（チッピング）検出
		・断続切削加工時における工具破損（チッピング）検出 → カウント検知
		・旋削加工時におけるチッピング検出 → カウント検知
	●	転造盤におけるダイス欠け検出 → カウント検知

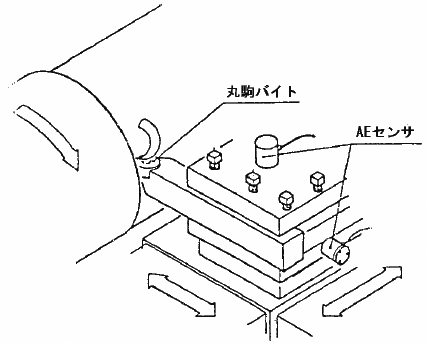

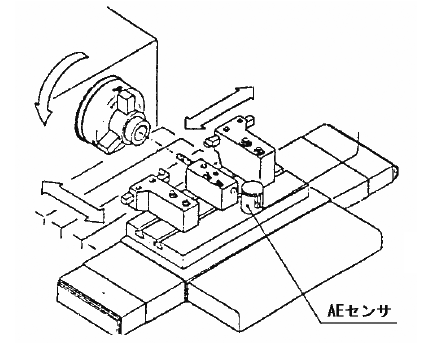

	大型NC旋盤・ロール旋盤 ・バイト先チッピング検出		櫛刃形NCターニングセンタ ・バイトチッピング検出・刃具折損検出

◆仕様

項　目	内　容
検出方式	アコースティック・エミッション方式
測定範囲	0.005～50mm2（工具破損面積）
検出分解能	1μm2～
表　示	LEDアレーモニター
チッピング検出回数	0～99
検出信号応答性	0.01ms（リレー出力 10ms以内）
判定出力	リレー（保持）
使用温度範囲	-20℃～+50℃
電　源	AC100V±10%以内
本体寸法	145（W）×110（H）×185（D）mm
センサ寸法	20Φ（径）×20（H）mm
センサ断線機能付き

【工具破損検出装置】

リングセンサ式タッチ検出器（TOU-10） 工具とワークのタッチを 瞬時にキャッチ！ 検出スピードが速い。 微小タッチで検出します。 工具の回転数の影響を受けません。 マシニングセンタの主軸にセンサリングを取り付け、工具と工作物がタッチする位置により、工具の破損を検出します。 ＞詳細はこちら

【ギャップエリミネータ】

ワイヤレス式 AE型 ギャップエリミネータ（GAP-10LW） 回転ドレッサや砥石の回転軸より タッチ信号を検出します 精密かつ早期に接触開始時点を検出することにより加工能率・寸法管理・砥石や工作物の保護などの点が解消できます。 ローコストタイプ。 ＞詳細はこちら

【その他装置】

	クラック検出装置（AE-5） 加圧時にクラック発生を検知！ 歪取り矯正機の加圧工程において、ワークのクラックが生じる時点を高信頼で検出します。 圧入機によるパーツ組立工程、材料破損許容検査工程のクラック発生時を検出します。 ＞詳細はこちら
