製品詳細
(株)村上技研産業
ワイヤレス式 AE型 ギャップエリミネータ(GAP-10LW)
工作機械 構成部品回転ドレッサや砥石の回転軸より
タッチ信号を検出します
ローコストタイプ
35年の実績を踏まえ適切なアドバイスができます。
※無料貸出し機あります。
- (株)村上技研産業
-
【所在地】〒594-0083大阪府和泉市池上町3-9-55
【電話番号】0725-45-0321 【FAX番号】0725-45-0134
◆特徴
研削盤に取り付けて、空送り時間をなくして、タクトを短縮できます。
|
||||
ドレス量を極少にして砥石の長寿命化をはかります。
|
● | 精密かつ早期に接触開始時点を検出することにより加工能率・寸法管理・砥石や工作物の保護などの点が解消できます。 | |
● | AE(アコースティックエミッション)検出方式により、応答性が抜群に速いです。 | |
● | 接近検出設定は前面パネルのボリューム1つでできます。 | |
● | 特殊な超音波成分信号を処理する為、機械の振動、騒音などの影響を受けません。 | |
● | AEセンサにより、接触点は非研磨材の硬度に影響することなく高精度です。 | |
● | 回転体(回転ドレッサと砥石)の接触時に発生するAE信号を検出できます。 | |
● | センサコードはクーラント液による硬化を防止しています。また、断線検出機能付です。 |
◆応用例
● | ギャップエリミネータとして使用してタクトを短縮し、加工能率を図ります。 | |
● | ドレッサに取付け、ドレッサと砥石のタッチを検出し、ドレス量をできるだけ少なくして、砥石の長寿命化を図ります。 | |
● | 火花の出ないワークでの接触点検出に利用できます。 | |
● | 砥石の磨耗修正用センサとして、また砥石の直径管理センサとして、利用できます。 | |
● | CNC盤で、砥石の原点検知として使えます。 | |
● | 研削異常の検知用として使えます。 | |
● | 砥石の衝突防止用に使えます。 |

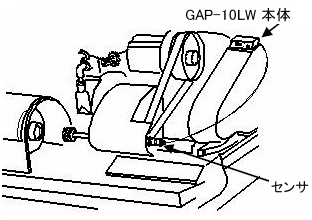

砥石台往復形円筒研削盤 | 内面研削盤 |
◆仕様
項 目 | 内 容 | |
検出方式 | アコースティック・エミッション方式 | |
処理応答性 | 0.2ms(オープンコレクター出力) | |
使用温度範囲 | -20℃~+50℃ | |
電 源 | DC24V±10%以内 | |
本体寸法 | 152(W)×45(H)×120(D)mm | |

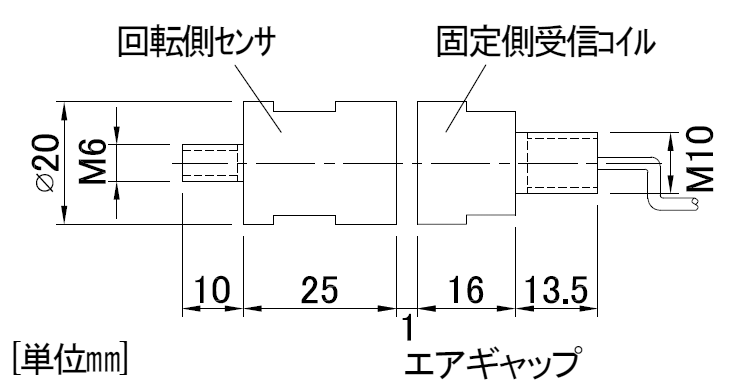

センサ及び ワイヤレスコイル |
|
|
