製品詳細
小原歯車工業(株)

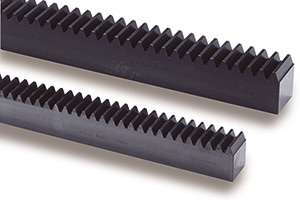

【KHK】CPラック&ピニオン 直動の位置決めに最適
高精度な直線運動の位置決めに対応
KHK標準CPラック&ピニオンは、高精度な直線運動の位置決めに対応した製品です。ユーザーの方々に便利に利用していただくため、CP2,5~20mm、全長100から2000mm(FRCPは4000mm)まで取り揃えています。
- 小原歯車工業(株)
-
【所在地】〒332-0022埼玉県川口市仲町13-17
【電話番号】048-255-4871 【FAX番号】048-256-2269
種類 | カタログ記号 | ピッチmm | 全長mm ( )内は歯数 |
材料 | 熱処理 | 歯面仕上 | 歯車精度 KHK R 001 ( )内はJIS B 1702-1 |
主な特長 | |
ラ ッ ク |
STRCPF・STRCPFD CPテーパラック 注1 |
5、10 | 1000 | S45C | 歪取り 焼鈍 | 切削 | 4 | 相手ピニオンをKTSCPとのセットで、バックラッシ量の任意調整が可能です。 | |
MRGCPF・MRGCPFD CP焼入歯研ラック 注1 |
5、10 | 500 | SCM415 | 歯部のみ浸炭焼入れ | 研削 | 1 | KHK標準ラック随一の高強度で高精度な歯研ラックです。歯部のみ浸炭焼入れを施しているため、取付穴は自由に加工できます。Jシリーズもご用意しました。 | ||
KRGCPF-H・KRGCPFD-H CP焼入歯研ラック 注1 |
5、10 | 500、1000 | SCM440 | 調質・歯面高周波焼入れ | 研削 | 1 | 高強度で高精度、コストパフォーマンスに富んだ焼入れ歯研ラックです。Jシリーズもご用意しました。 | ||
KRGCP・KRGCPF・KRGCPFD CP歯研ラック 注1 |
5、10 | 100、500、1000 | SCM440 | 調質 | 研削 | 1 | 強度、耐摩耗性に優れ、高精度な位置決めに使用が可能です。 | ||
SRGCP・SRGCPF・SRGCPFD CP焼入歯研ラック 注1 |
5、10、15、20 | 100、500、1000 | S45C | 歯面高周波焼き入れ | 研削 | 3 | 耐摩耗性に優れた、リーズナブルな価格の歯研ラックです。 | ||
KRCPF-H・KRCPFD-H CP焼入ラック 注1 |
5、10 | 1000 | SCM440 | 調質、歯面高周波焼入れ | 切削 | 5 | クロモリ調質鋼に歯面高周波焼入れを施した強靭なラックです。強度と耐摩耗性に優れており、SRラックのダウンサイズィングが可能です。Jシリーズもご用意しました。 | ||
SRCPF-H・SRCPFD-H CP焼入ラック 注1 |
5、10、15、20 | 1000 | S45C | 歯面高周波焼入れ | 切削 | 5 | 高強度で長寿命、安心して長期間使える低価格な焼入れラックです。Jシリーズもご用意しました。 | ||
KRCPF・KRCPFD CP調質ラック 注1 |
5、10 | 500、1000 | SCM440 | 調質 | 切削 | 4 | 材料SCM440に調質を施し、歯車強度をアップしました。Jシリーズもご用意しました。 | ||

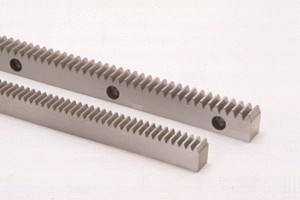

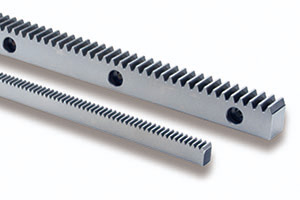

SRCP・SRCPF・SRCPFD・SRCPFK CP ラック 注1 |
2.5、5、 10、15、20 | 100、500、1000、 1500、2000 | S45C | なし | 切削 | 4 | ピッチ、長さ等を豊富に取り揃え、低価格で応用性があります。Jシリーズもご用意しました。 | ||

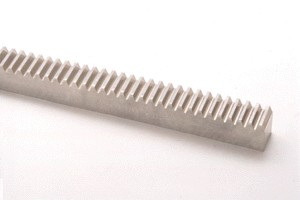

SURCPF・SURCPFD CP ステンレスラック 注1 |
5、10 | 500、1000 | SUS304 | 溶体化 処理 | 切削 | 5 | 材料にSUS304を採用し、サビの発生を嫌う食品機械等に最適です。 | ||

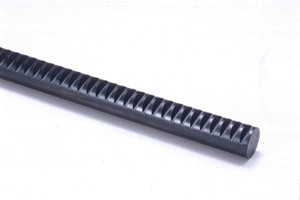

SROCP CP 丸ラック |
2.5、5、10 | 500 | S45C | 歪取り 焼鈍 | 切削 | 4 | ラック側を往復運動させるときに便利です。 | ||

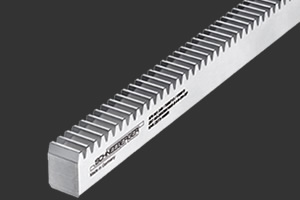

ZST・ZSTD 焼入歯研ヘリカルラック 注1 |
10、13.333、16.667、20 | 1000、2000 | S45C 注2 |
歯面高周波焼入れ | 研削 | 2 注3 |
シュネーベルガー社製の焼入れ歯研ヘリカルラックです。ラックの角寸はヨーロッパ仕様、特殊なねじれ角19°31′41″を採用して、ピニオン1回転の移動量が200、250、300、400mm・・・整数mmとなります。また、ピニオンギヤはプラス転位歯車にして強度アップすると共に組立距離も整数mmになるように設計し、お客様の使い勝手の良さを最優先に考えたラック&ピニオンです。歯面高周波焼入れのため、歯部以外は取付穴などを自由に追加工が可能です。Jシリーズもご用意しました。 | ||

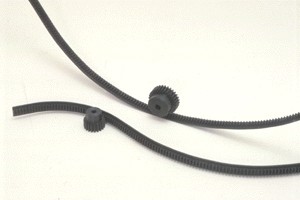

FRCP CP金属フレキラック |
5 | 2000、3000、4000 | SS400 | - | 切削 | 8 | 連続切削による製品で、全長が長く変形が可能です。 | ||

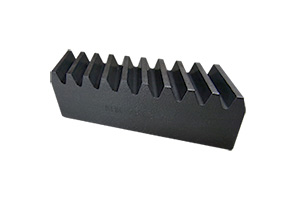

ZST-GL 組立専用ゲージ 注1 |
10、13.333、16.667、20 | 108~119 | S45C | なし | 切削 | 2 | シュネーベルガー社製 焼入歯研ヘリカルラックの組立専用ゲージです。 | ||
ピ ニ オ ン |
KTSCP CP テーパ平歯車 |
5、10 | (20~40) | SCM440 | 調質 | 切削 | (N8) | 相手ラックをSTRCPFとのセットで、バックラッシ量の任意調整が可能です。 | |
MSCPG CP歯研平歯車 |
5、10 | 20~40 | SCM415 | 全面浸炭 焼入れ | 研削 | N5 | 強度、耐摩耗性に優れており、よりコンパクトな設計が可能です。 | ||
SSCPGS CP軸付歯研平歯車 |
5、10 | (10~25) | S45C | 調質・歯面 高周波焼入れ | 研削 | (N7) | 軸付の歯研平歯車で、軸部を追工すれば直接軸受にセットできます。 | ||
SSCPG CP歯研平歯車 |
5、10、15、20 | (20~40) | S45C | 歯面高周波焼入れ | 研削 | (N7) | 追加工が可能な歯研CP平歯車で、設計意図に合わせてご利用いただけます。 | ||
KSCP CP焼入平歯車 |
5、10 | 20~40 | SCM440 | 調質、歯面 高周波焼入れ | 切削 | N9 | 強度、耐摩耗性に優れており、よりコンパクトな設計が可能です。 | ||

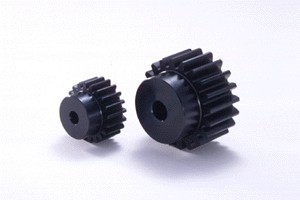

SSCP CP平歯車 |
2.5、5、 10、15、20 | (20~40) | S45C | - | 切削 | (N8) | ピッチ、歯数等を豊富に取り揃え、低価格で応用性があります。 | ||
SUSCP CPステンレス平歯車 |
5、10 | (20~30) | SUS303 | - | 切削 | (N8) | 材料にSUS303を採用し、サビの発生を嫌う食品機械に最適です。 | ||

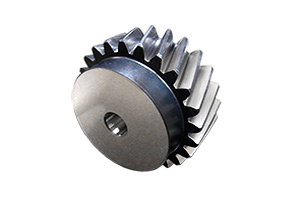

ZSTP 歯研はすば歯車 |
10、13.333、16.667、20 | (18~30) | SCM440 | 調質、歯面高周波焼入れ | 研削 | N6 | プラス転位歯車にして強度アップすると共に組立距離を整数mmになるように設計。また、特殊なねじれ角19°31′41″を採用して、ピニオン1回転の移動量も200、250、300、400mm・・・整数mmとなるよう、お客様の使い勝手の良さを最優先に考えたラック&ピニオンです。歯面高周波焼入れのため、歯部以外は取付穴などを自由に追加工が可能です。 |
【注】 | 上記ラックのカタログ記号の後にある(F)は両端面加工を施した製品です。継ぎ合わせて使用すれば、ご希望の長さでご利用いただけます。また、(D)製品取付穴が予め加工してありますので、簡単にセットして使用が可能です。 |
【注1】 | ラックの精度は当社が独自に設定した等級になっております。詳細は選定上の注意に記載した「ラックの歯車精度」をご参照ください。 |
【注2】 | ZST・ZSTDの材質はDIN C45です。 JIS S45C相当です。 |
【注3】 | ZST・ZSTDの精度はDIN3962、3963、3967 Q6級です。 KHK R001 2級相当です。 |
