製品詳細
日本ナショナルインスツルメンツ(株)
USB接続、高速双方向デジタルI/Oモジュール NI 9401
信号変換機高速双方向デジタルI/Oモジュール
●5 V/TTL、シンク/ソースデジタルI/O
●双方向、ニブル(4ビット)ずつ構成可能
●ホットスワップ対応
●使用温度範囲:-40~70ºC
●業界標準の25ピンD-SUBコネクタ
●8チャンネル、100 n秒の超高速デジタルI/O
- 日本ナショナルインスツルメンツ(株)
-
【所在地】〒105-0012東京都港区芝大門1-9-9野村不動産芝大門ビル8F
【電話番号】0120-108492 【FAX番号】03-5472-2977
|
ナショナルインスツルメンツのNI 9401は、全タイプのNI CompactDAQもしくはCompactRIOシャーシに対応した8チャンネル、100 n秒の双方向デジタルI/Oモジュールです。 入力もしくは出力のためにNI 9401のデジタルライン方向をニブル(4ビット)ずつ構成可能です。 このように、NI 9401を8つのデジタル入力、8つのデジタル出力、4ずつのデジタル入力/デジタル出力の3つの構成でプログラム可能です。 再構成可能I/O(RIO)テクノロジを使用すれば、カスタム高速カウンタ/タイマ、デジタル通信プロトコル、パルス生成などを実装するために、LabVIEW FPGAでNI 9401をプログラムすることが可能です(CompactRIOのみ)。 各チャンネルは、5 V/TTL信号に対応し、入出力チャンネル・バックプレーン間に1,000 Vrms(実効値)の過渡電圧まで対応する絶縁を備えています。
■その他関連製品
● | 上記モジュールは下記キャリアに挿入してお使いいただけます。 |
■手軽に単一センサで計測を行う場合 | ||
USBシングルモジュールキャリア NI USB-9162
|
■多種の信号計測を1台で行う場合 | ||

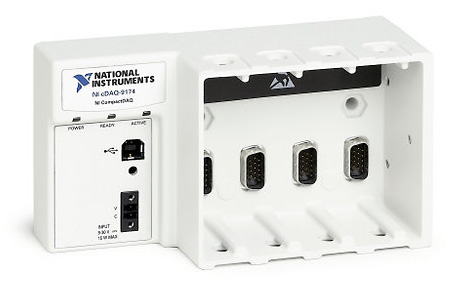

USB接続 NI CompactDAQ 4スロットシャーシ NI cDAQ-9174
本キットは電圧と温度用のモジュールがキットになっており、ご希望によりロードセル、歪み、音響・振動、電流等、異種信号の計測モジュールの追加も可能。 |
■複数の信号計測をより高確度で行う場合 | ||

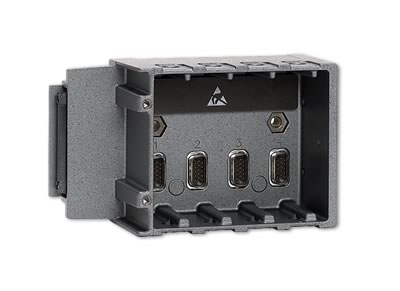

FPGA搭載 再構成可能組込型シャーシ
|
● | 【電圧】 | NI 9215 USB接続、同時サンプリングアナログ入力モジュール |
● | 【電流】 | NI 9203 USB接続、アナログ電流入力モジュール |
● | 【温度】 | NI 9211 USB接続、熱電対入力モジュール |
● | 【歪み・圧力/付加】 | NI 9237 USB接続、4チャンネル同時サンプリングブリッジモジュール |
● | 【音響・振動】 | NI 9234 USB接続、音響・振動集録モジュール |
・USB 接続、ポータブルオシロスコープ
NI USB-5133 デジタイザ、2 チャンネル、100 MS/秒
・USB 接続、ポータブル音響・振動集録モジュール
NI USB-9234 ダイナミック信号集録モジュール
・USB接続、マルチファンクションデータ集録
NI USB-6210 M シリーズマルチファンクション
・USB接続、GPIBコントローラ
NI GPIB-USB-HS Hi-Speed USB対応GPIBコントローラ
