製品詳細

ユニテック(株)

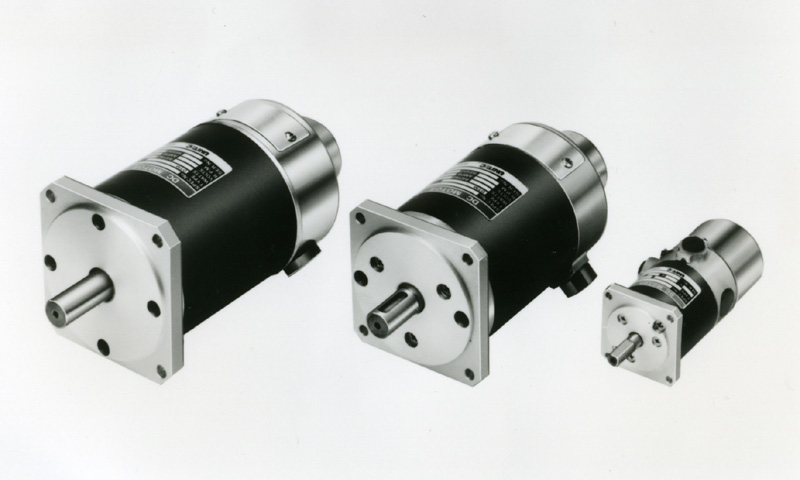

DCブラシレスモータ・ドライバ

メーカーの製品情報サイトはこちら

モータ モータドライバ

ギヤ、エンコーダ、ブレーキのオプション仕様にも対応しています。

高出力 最大2.5kwまで対応可能

● 高回転精度タイプ対応(回転速度、回転ムラ等)
● 精密加工対応(軸振れ、直角度、芯円度等)
● 汎用一軸コントローラ (速度制御、位置制御、他オプション対応)
● 用途に応じて、インナーロータ型、アウターロータ型のいずれにも対応

この企業の登録製品はこちら

ユニテック(株)

【所在地】〒141-0031東京都品川区西五反田1-25-1KANOビル2F

【電話番号】03-5719-1045 【FAX番号】03-5719-1048

【URL】http://www.unitec-mt.com/index.html

◆特徴
出力2.5kw、電源電圧200V、回転数18,000rpmまで製作可能
高回転精度タイプ、精密加工対応
インナーロータ型、アウターロータ型のいずれにも対応

小ロットからでもカスタム対応いたします。

低速回転用 中・高速回転用
低速回転用 中・高速回転用

◆製品実績(用途)
OAプリンター、計測機、撹拌機、遠心分離機、人工呼吸器、血液循環器、医療用薬液ポンプ、輸血用ポンプ、バルブコントロール、キャッシュディスペンサー、燃料電池冷却水ポンプ、印刷機、食品機械、真空ポンプ、カルテ搬送装置、給油機、他 多数の用途で使われています。

仕様例
※ドライバー対応致します。
出力 2.5KW、電源電圧200V、回転数 18000r/m等製作可能です。詳しくは御相談下さい。
型式 定格
出力
(W)
定格
電圧
(V)
定格
電流
(A)
定格
回転数
(r/m)
定格
トルク
(N・m)
時間
定格
寸法 オプ
ション品
用途例
DTBL-2707 9.2 DC12 DC24 0.8 4,500 0.02 連続 φ60×
L112









医療用薬液
ポンプ
DTBL-2714 30 DC12 DC24 5 3,000 0.1 連続 φ60×
L132
医療用血液
ポンプ
DTBL-2730 40 DC12 DC24 3.1 2,000 0.2 連続 φ60×
L68
バルブ
コントロール
DTBL-3518 185 DC12 DC24 10.4 15,000 0.12 連続 φ82×
L62
人工呼吸器
DTBL-3533 250 DC24 24 4,000 0.6 連続 φ82×
L85
DTBL-5034 200 DC24 14 3,000 0.64 連続 φ103×
L110
DTBL-5046 300 DC24 16 3,000 0.98 連続 φ103×
L122
DTBL-5060 500 DC24 29 2,000 2.5 連続 φ103×
L129
車載用
ポンプ
DTBL-10070 1,000 DC24 DC48 2,000 4.5 連続 φ160×
L150

■ 高出力タイプ DTBL-50タイプの特性

DTBL-5034S DTBL-5046S
DTBL-5034S DTBL-5046S


■ 導入事例

ポンプ
ギヤ、エンコーダ、ブレーキのオプション仕様にも対応しました。
  ポンプ

医療機器
応答性に優れ、形状、回転数、電圧はユーザーニーズにお応えしました。コギングトルクが少なく、滑らかな回転が特徴です。
  医療機器

計測機器
低回転から高回転まで対応しています。取り合い、形状を100パーセント、ユーザーニーズにお応えしています。。
  計測機器
