DCモータ

メーカーの製品情報サイトはこちら

モータ

電圧・回転数、広範囲の仕様で
1台から対応します

標準品以外のカスタム品にも対応可能

標準型DCモータの出力は数ワットから2.5キロワットまで、電圧はDC12VからDC400Vまで。ギヤなしで直結し、低回転、シャフト・形状も特殊仕様に対応しています。
標準品以外のカスタム品にも対応でき、特性、形状等の仕様は、ユーザーニーズに100パーセントお応えしています。

この企業の登録製品はこちら

ユニテック(株)

【所在地】〒141-0031東京都品川区西五反田1-25-1KANOビル2F

【電話番号】03-5719-1045 【FAX番号】03-5719-1048

【URL】http://www.unitec-mt.com/index.html

◆特徴
出力3w~2.5kw、電圧、回転数とも広範囲に対応
各種ギアヘッドおよびエンコーダ、タコジェネレータとの組み合わせが可能

小ロットからでもカスタム対応いたします。

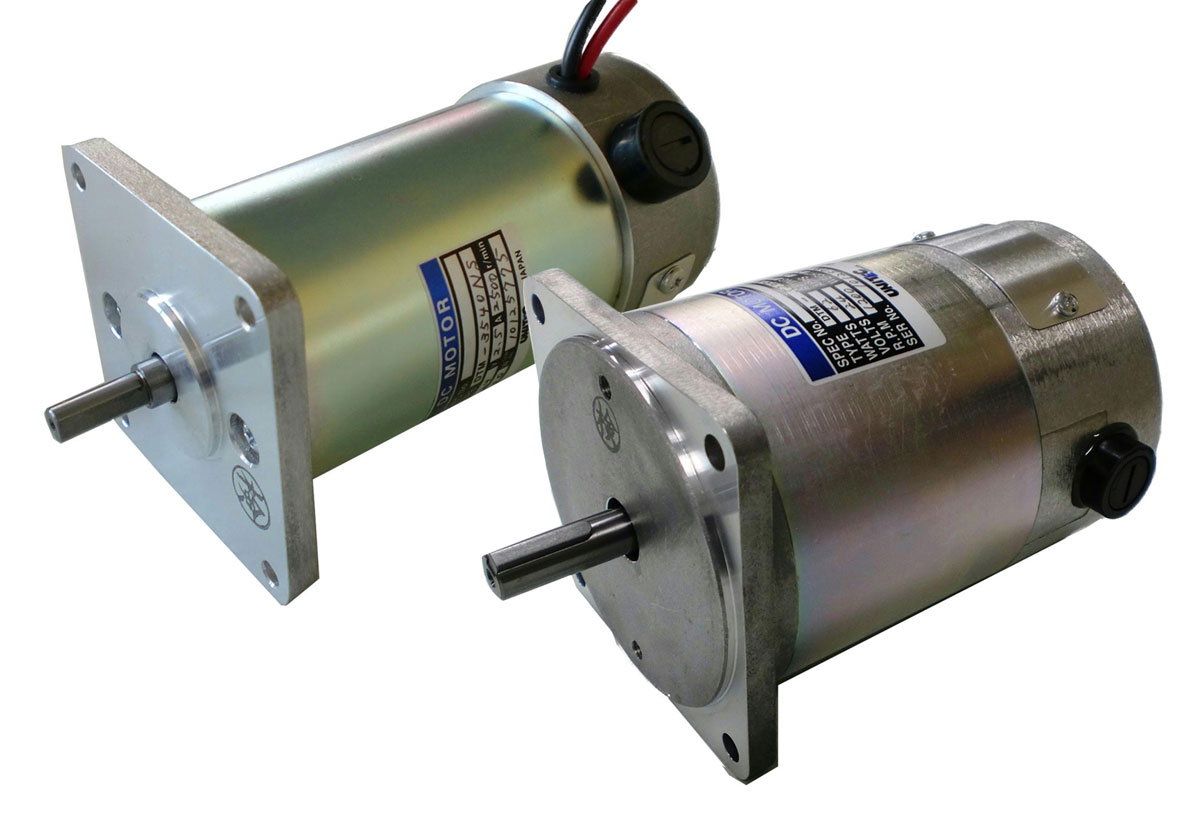

標準型DCモータ DTM-35タイプ 標準型DCモータ DTM-70タイプ
標準型DCモータ DTM-35タイプ 標準型DCモータ DTM-70タイプ

◆製品実績(用途)
ゲーム機、OA機器・プリンタ、バルブ、チェインブロック、ウィンチ、電力遮断機、ポジショナー、ホース・電線の捲き取り機、ジャッキ、オゾン発生機、介護リフト、パーキングゲート 他 多数の用途で使われています。

■ 仕様例
※標準DCモータ以外にも出力3W~2.5kW内でカスタム対応含め仕様検討が可能です。
No 型式 定格
トルク(N・m) 電圧(V) 回転数(rpm) 出力(W) 外径寸法
1 DTM-2315 0.02 12~24 1,000~18,000 2~40 φ39*67
2 DTM-2330 0.03 12~24 1,000~18,000 3~60 φ39*100
3 DTM-2720 0.1 12~24 1,000~6,000 10~60 φ41*67
4 DTM-2760 0.6 12~24 1,000~3,000 60~180 φ41*110
5-1 DTM-3513 0.05 12 1,000~4,000 5~20 φ65,φ53*75.5
5-2 24~100 1,000~5,000 5~25
6-1 DTM-3525 0.1 12 1,000~3,000 10~30 φ65,φ53*90.5
6-2 24 1,000~4,000 10~40
6-3 48~100 1,000~5,000 10~50
7-1 DTM-3540 0.15 12 500~2,000 8~30 φ65,φ53*108.5
7-2 24 1,000~3,000 15~45
7-3 48~100 1,000~5,000 15~75
8-1 DTM-3560 0.2 12 500~2,000 10~40 φ65,φ57*126.8
8-2 24 1,000~3,000 20~60
8-3 48~100 1,000~5,000 20~100
9-1 DTM-5230 0.3 12 1,000~3,000 30~90 □85,φ86*129.5
9-2 24~100 1,000~5,000 30~150
10-1 DTM-5250 0.5 12 500~2,000 25~100 □85,φ86*149.5
10-2 24~100 1,000~3,000 50~150
11-1 DTM-5285 0.8 12 500~1,000 40~80 □85,φ86*184.5
11-2 24 500~2,000 40~160
11-3 48~100 1,000~3,000 80~240
12 DTM-7025 0.75 24~200 500~3,000 40~230 □127,φ102*140.5
13 DTM-7045 1 24~200 500~3,000 50~300 □127,φ102*165.5
14-1 DTM-7080 1.5 24 500~2,000 75~300 □127,φ102*195.5
14-2 48~200 500~3,000 75~450
15 DTM-8555 2.2 48~100 1,000~3,000 230~700 □130,φ130*170
16 DTM-8590 3.0 48~100 1,000~3,000 320~900 φ200,φ127*230
17 DTM-9660 3.6 48~100 1,000~3,000 370~1,100 φ200,φ152*220
18 DTM-96120 7.5 48~100 1,000~2,000 800~1,500 φ200,φ152*280
19 DTM-12080 9.5 48~100 1,000~2,000 1,000~2,000 φ250,φ190*320
20 DTM-120120 12 48~100 1,000~2,000 1,250~2,500 φ250,φ190*380


■ 導入事例

ゲーム機
ユーザーの仕様、形状に合わせたカスタム品を提供しています。速度制御が可能で、ホールセンサーの使用により、回転速度や負荷変動にも対応しています。各種ギヤに合わせる事が可能で、ユーザーの製品ラインアップに協力しています。
  ゲーム機

OA機器・プリンタ
希土類マグネット使用のコンパクト、高性能、ローコストを実現させたモータで対応しています。高負荷に対して、ブラシを長寿命にしています。コギングトルクを少なくして、なめらかな回転を実現しています。
  OA機器・プリンタ

バルブ
同じ形状で、DC12V、DC24V、DC100Vのラインアップをしたモータで対応しています。低電圧から高電圧まで対応可能です。
  バルブ

◆ユニテックの製品ラインナップ
【モータ・アクチュエータ 】
DCモータ【即納・短納期/小ロット】
短納期でお届けします!
小型DCモータ1台から製造・販売
標準型DCモーター
電圧はDC24Vを標準としていますが、標準品以外のカスタム品にも広範囲の仕様で1台から対応します。
>仕様・用途など、詳細はこちら

DCギヤドモータ
あらゆるギヤに対応可能
高トルク、ブレーキ・ギヤ・クラッチ内蔵タイプのDCギヤドモータ。
>仕様・用途など、詳細はこちら
DCブラシレスモータ・ドライバ
高出力 最大2.5kwまで対応可能
ギヤ、エンコーダ、ブレーキのオプション仕様にも対応しています。各種ドライバもラインアップしています。
>仕様・用途など、詳細はこちら
DCサーボモータ
ブラシの長寿命、電圧の高範囲対応を
実現しています
エンコーダの分解能は100パルスから2000パルスまで対応可能です。複雑な形状、取り合いもユーザーニーズにお応えしています。
>仕様・用途など、詳細はこちら

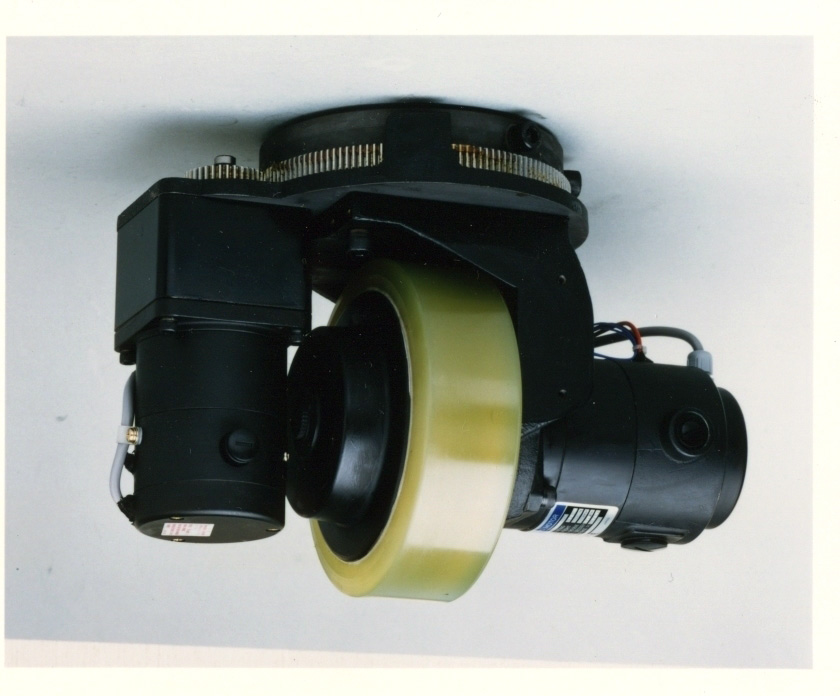

バッテリタイプ車輪付走行モータ
