ピエゾシステムイエナ社の光学機器〈顕微鏡アプリケーション向け製品〉

メーカーの製品情報サイトはこちら

その他 分析機器 その他理化学関連機器 画像計測/解析機器 その他 分散装置 その他 マーキング 計測/制御/分析/検査機器

このセクションでは顕微鏡関連のピエゾアプリケーションの概要と推奨システムについて記述します。応用例は、サンプルの位置決め、走査型AFM、ラマン、SNOM、電子ビーム、マイクロレンズ/マイクロ対物レンズの位置決め等です。

この企業の登録製品はこちら

(株)日本レーザー

【所在地】〒169-0051東京都新宿区西早稲田2-14-1

【電話番号】03-5285-0861 【FAX番号】03-5285-0860

【URL】https://www.japanlaser.co.jp/

製品選定でお悩みの際は、日本レーザーまでご連絡ください。 03-5285-0861

(採用例)赤外波長での走査型近接場光学顕微鏡
(採用例)ピエゾシステムスキャナを用いたナノライフAFM システム
顕微鏡アプリケーション向け製品

顕微鏡アプリケーション向け製品

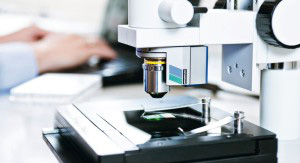

MIPOSレンズポジショナを組合せた顕微鏡

誘導放射抑制顕微鏡(STED)、光活性化局在顕微鏡(PALM)、確率論的光学再構成顕微鏡(STORM)といった新しい超高解像度技術は、100~200 nmから最小2.4 nmまでの解像度を達成しています。ピエゾ駆動ポジショニングステージはこれら高解像度顕微鏡技術に最適です。
顕微鏡やサンプルホルダのアライメントには、高い精度と高速動作が求められます。piezosystem jena社の製品は、圧電効果を元に、他の市販品では得られない独自の技術的特性を提供します。
piezosystem jena社の製品はほぼ制限のない洗練された動作で特長づけられます。機械的遊びがなく、内部摩擦に対して最高の耐性を持ちます。ピエゾ駆動ポジショニングステージの高剛性により高速応答と迅速なセッティングが可能です。
ピエゾアクチュエータに屈曲ヒンジデザインを組合せることで、正確・高速の動作を生み、サンプルの位置調整やビームアライメント、ビームトラッキングに最適な製品になっています。 piezosystem jena社ではピエゾ圧電素子と移動ステージの研究開発で20年以上に及ぶ経験から、お客様のご要求にお応えします。

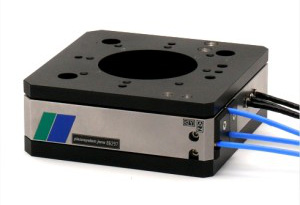

TRITOR 102 CAP 顕微鏡プローブアライメント用

TRITOR 102 CAPはプローブアライメントのアプリケーションに最適です。中心部の大開口は40mm径で、サンプルの下に対物レンズを直接設置することができます。内蔵のクローズドループセンサにより、長寿命でナノメートルスケールの高精度なサンプル位置決めを保証します。

• 3軸ピエゾ駆動サンプルポジショナ
• 中心部開口 (40 mm)
• 機械的遊びのないサンプル位置決めを実現
• 可動範囲 最大100μm
• 最短のセッティング時間で最速のスキャン実行


PZ 300 AP – コンフォーカル/蛍光/レーザー走査型顕微鏡アプリケーション向けZ軸顕微鏡ステージ

piezosystem jena社のPZ 300 APは Z軸エレベータステージで、可動範囲は 300μmです。本製品は寸法160x110mmで、顕微鏡ステージの開口部に収まります。その結果主要メーカーの標準顕微鏡のほとんど全てに組み込むことができます。PZ 300はほとんどの市販モータステージ(倒立型/正立型顕微鏡の)へ簡単に組み込めます。

• 小型ピエゾ駆動Z軸顕微鏡ステージ
• 可動範囲 300μm
• 動作周波数(代表値) 50Hz
• ミリ秒の短い設定時間
• 内部フレームで標準的マルチウェルサイズに適合

対応顕微鏡/顕微鏡ステージ
Märzhäuser SCAN IM:   Prior ProScan H117:   Prior ProScan H101a:
Leica DMI 3000 – 5000   Leica DMI4000 / 5000 / 6000  Leica DM – range


ピエゾシステムイエナ社の光学機器〈アプリケーション例〉

ビームシャッター 光ファイバ ライフサイエンス
(生命科学)
マテリアルサイエンス
(物質科学)
機械工学 計量学
顕微鏡検査 ナノ位置決め 光学
半導体 バルブ技術 オートフォーカス装置
(自動焦点装置)
◆日本レーザーの製品ラインナップ
piezosystem jena 社の光学機器
ファイバー光スイッチ/マルチプレクサ
ピエゾ駆動システムによる
高速・高効率・広帯域な光スイッチ
・ピエゾ素子による高速&高精度ファイバカップリング
・標準 1~9チャンネル
・モジュールのカスケード接続で100以上までチャンネル数を増設可能
・対応ファイバコア径 50~600μm
・内部光学部品無し: 紫外から赤外までカバー
>詳細はこちら
ピエゾ駆動光学マウント
種々のコンポーネントや
アプリケーションに柔軟に対応
・顕微鏡用対物レンズマウント
・アプリケーションごとに選べるチップ&チルト・ミラーマウント
・最大開口1500μmの光シャッター/スリット
・使い易いファイバポジショニングシステム
・マイクロメータスクリュードライブ
・グリッパー
>詳細はこちら
ピエゾ駆動ステージ
LDなど光学部品の精密ポジショニング及び
スキャニング用途に適した、
安定性に優れたピエゾ駆動の高精度ステージ
・X, Z, XY, XYZ, 5軸, 回転
・最大1500μmのロングトラベル達成
・クローズドループオプション
・真空/極低温対応可能
>詳細はこちら
NanoX 高速ポジショナ
最大10kgもの大荷重でも、
高精度な高速ダイナミック・ナノ/マイクロポジショニングを実現。
複数のポジショナを組み合わせることも可能。
・2つのスタック・アクチュエータを組み合わせる双方向アクティブ法採用
・高精度、高い耐荷重で高速の動的用途に最適
>詳細はこちら
スタックアクチュエータ
多層セラミック技術をもとにした
スタック型ピエゾアクチュエータ
・数kNもの高い耐負荷量と1nm未満の高分解能を同時に実現
・長寿命
・クローズドループ対応
・真空、極低温対応
>詳細はこちら
