VC5 画像処理コントローラ

メーカーの製品情報サイトはこちら

バーコード・リーダー コネクタ マーキング

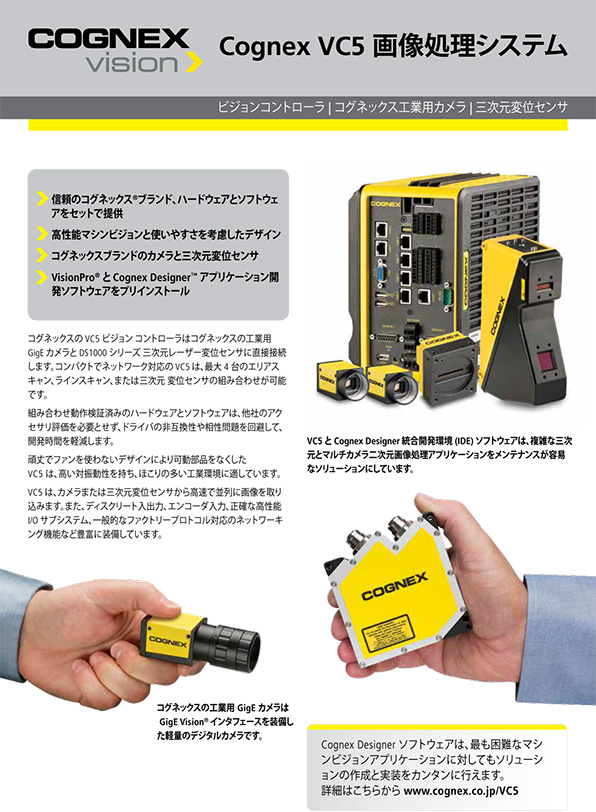

Cognex VC5 画像処理システム

Cognex VC5 画像処理コントローラは、三次元および二次元のマルチカメラ画像処理アプリケーションを作成、実装、メンテナンスする、予め設定された、すぐに使える信頼性の高いコグネックスブランドの画像処理システムを提供します。

この企業の登録製品はこちら

コグネックス株式会社

【所在地】〒113-6591東京都文京区本駒込2-28-8文京グリーンコート

【電話番号】03-5977-5400 【FAX番号】03-5977-5401

【URL】http://www.cognex.co.jp

お問い合わせ カタログダウンロード この製品のWEBサイト

Cognex VC5 画像処理コントローラはコグネックスの工業用 GigE Vision® カメラとコグネックスの三次元レーザー変位センサに直接接続して、最大4台のエリアスキャン、ラインスキャン、三次元変位センサの組み合わせが可能です。既に統合されたハードウェアとソフトウェアは動作確認済みですので、ドライバの非互換性等の問題を回避して、開発時間とソースの複雑性を軽減しています。

頑丈でファンを使わないデザインにより可動部品をなくした VC5 は、高い対振動性を持ち、ほこりの多い工業環境に適しています。VC5 は、カメラまたは三次元 変位センサから高速で並列に画像を取り込みます。また、ディスクリート入出力、エンコーダ入力、高性能 I/O サブシステム、一般的なファクトリープロトコル対応のネットワーキング機能などを豊富に装備しています。

◆主要な機能の概要
● カメラ
最大4 大のCIC GigE コグネックス工業用カメラまたはコグネックスの三次元変位センサと即時接続可能
● 独立した4つのGigEチャンネル
PoE対応で、非同期に画像取り込み可能
● 工業用筐体
ファンを使用しない設計。SSD、PLC、入出力統合
● ファクトリープロトコル
Allen-Bradley/Rockwell EIP、Siemens PROFINET、Mitsubishi SLMP、TCP/IP プロトコル対応
● ディスクリート入出力
24光絶縁 入力8、出力16 ＋専用CPU、24V 対応
● 二相エンコーダ入力
● コグネックス画像処理ソフトウェア付属
VC5 は最新のCognex Designerおよび画像処理アプリケーション開発用VisionProソフトウェア（PatMax®、IDMax®、OCRMax®、PatMax AutoTuneを含む）にプリインストールされています。
● ハードウェアに内蔵されている統合型ライセンスセキュリティ

企業は、画像処理アプリケーション開発の効率性を高め、PCの選択、カメラおよび入出力接続、またはソフトウェアインストールの互換性を気にすることなく開発を進めることができます。

◆企業のメリット
● コグネックスによる動作確認済
VC5は、GigE コグネックス工業用カメラおよび三次元変位センサで、コグネックスが事前に動作確認および試験を実施しています。
● ワンストップ ショッピング
企業はハードウェアとソフトウェア（Cognex VC5、Designer、カメラ/センサなど）を一括購入できます - 一括購入できる品目は問いません。
● コグネックスが試験を実施
機能するかどうか、互換性があるかどうかを気にする必要はありません。
● コグネックスによるインストール
ソフトウェア（Cognex DesignerとVisionPro、および画像処理ツール）は、Cognex VC5 ハードウェアにコグネックスがプリインストール - インストール手順を気にする必要はありません。
● ハードウェアの長期供給
VC5 画像処理コントローラは長期供給が可能なため、顧客がハードウェアプラットフォームに合わせて標準化できます。
● すべてコグネックスがサポート
企業は画像処理ハードウェアおよびソフトウェアについてまとめて1社に問い合わせできます。複数の企業をたらい回しされることはありません。

◆一括オーダー可能な一般的なカメラ／センサ

このハードウェアは、コグネックスが提供しサポートする完全な画像処理システムを提供するため、常に三次元マルチカメラアプリケーション用Cognex CIC 工業用カメラおよび三次元アプリケーション用Cognex 三次元変位センサと同時にご購入ください。


こちらのデータシートをダウンロードして詳しくご覧ください。

カタログのダウンロードはこちら。
カタログダウンロード

◆型式・製品仕様
詳しくは製品カタログをご確認ください。
