In-Sight Micro

メーカーの製品情報サイトはこちら

その他 モニタ その他 画像出力機器 その他

世界最小のオールインワンタイプ500万画素
画像処理システム

超小型のスタンドアロン画像処理システムの新ファミリー、In-Sight Micro 8000シリーズは、GigEVision®カメラサイズの筐体に工業用マシンビジョンに必要な機能をすべて組み込み、PC並みの高度な画像処理ツールを備えています。大きさ31mm×31mm×64mmのすべてのIn-Sight Micro 8000シリーズモデルはPower over Ethernet（POE）により、配線が必要最小限に抑えられ、装置内の狭いスペースやロボットハンド上など、あらゆる場所への設置に最適な画像処理システムです。
世界最小、フルラインのスタンドアロン画像処理システムIn-Sight Micro 8000シリーズは、VGA、100、200、および 500万画素の解像度に対応しています。またGigabit Ethernetで高速通信をサポートし、お客様のアプリケーションに必要な解像度と速度を提供します。

この企業の登録製品はこちら

コグネックス株式会社

【所在地】〒113-6591東京都文京区本駒込2-28-8文京グリーンコート

【電話番号】03-5977-5400 【FAX番号】03-5977-5401

【URL】http://www.cognex.co.jp

お問い合わせ カタログダウンロード この製品のWEBサイト

◆In-Sight Micro 8000シリーズの特長

● 最小の画像処理システム

In-Sight Micro は、従来のリモートヘッドカメラと同等の大きさで、驚くほど小型の筐体に工業用マシンビジョンに必要な機能をすべて内蔵しています。最大45度の角度で取り付け可能な非線形キャリブレーションツールを搭載し、生産ラインのロボット間の狭い隙間や手の届かないマシンの隙間にも設置できるようにしました。
In-Sight Micro 8000 モデルは、高性能の画像処理ツール、高速通信、高解像度など工業用マシンビジョンに必要な機能・スペックをカメラサイズの筐体にすべて組み込むことにより、スペースに制限のある狭い場所への設置に適しています。

● パターンマッチングの進歩

PatMax RedLine™ は、すべての In-Sight Micro 8000 シリーズ画像処理システムによる高速パターンサーチという目的のために設計されています一般的なアプリケーションでは、PatMax RedLine は PatMaxより高解像度の検査において最大10倍の高速化を実現。それも検査精度および信頼性を失うことなく実行します。In-Sight Micro 8000 シリーズに PatMax RedLine を搭載することにより、サイクルタイムが減り、検査精度を損ねることなくスループットを向上させることができます。

● 優れたパフォーマンスと信頼性

すべての In-Sight Micro 画像処理システムモデルは、クラス最高のパフォーマンスを提供します。ほとんどのモデルは、使い方が簡単な In-Sight Explorer ソフトウェアを介してコグネックス画像処理ツールの完全ライブラリにアクセス可能です。これには、パターン一致（PatMax Redline※、PatMax、PatFind）、フィルタリング（グレースケール、カラー）、カラーツール（カラーID、トゥルーカラー抽出、カラーヒストグラム）、不良品検査（表面キズ検査、フレキシブル傷検査、エッジ検査）、バーコード（1D/2D、OCR）などが含まれます。

● 容易な実装およびメンテナンス

すべての In-Sight ビジョンシステムと同様に、In-Sight Micro 8000 シリーズは、In-Sight Explorer ソフトウェア内の EasyBuilder インターフェースを使用することで、ステップバイステップで素早く簡単に画像処理アプリケーションをセットアップできます。高度な画像処理が必要な場合は、柔軟で強力なスプレッドシートを活用することにより複雑なアプリケーションでもプログラミング処理が可能になります。また、新しいスクリプト機能は、一般的な JavaScript コードを活用でき、複雑で多くのデータを処理するタスクを単純化することができ、複雑な式の構築や大量のデータの分析、スプレッドシートのセル実行ロジックの管理が可能になるため、ジョブファイルの保守が簡単です。TestRun システム検証、Cognex Connect スイート通信プロトコル、Cognex Explorer コントロールセンターなど、工程作業を予定通り進め、スループットを最大化させるのに必要なツールが揃っています。

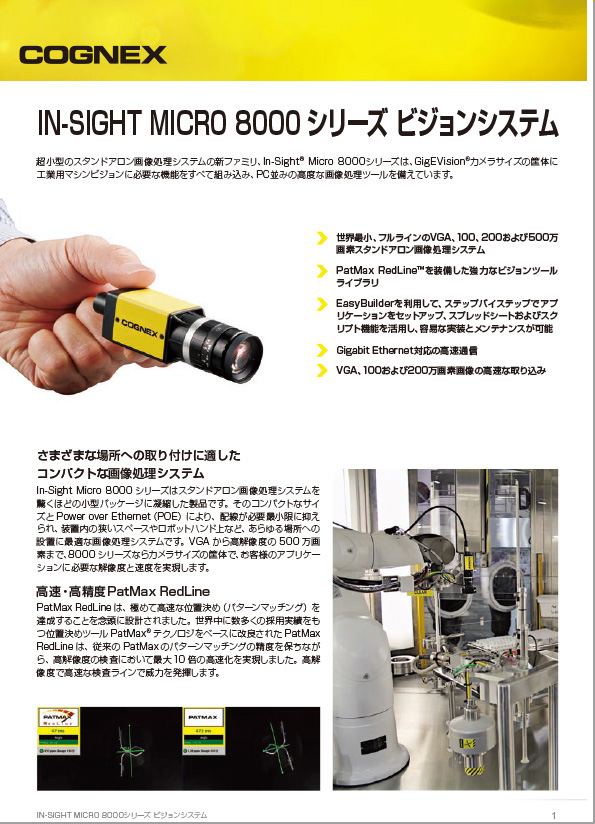

こちらのデータシートをダウンロードして詳しくご覧ください。

カタログのダウンロードはこちら。
カタログダウンロード

◆型式・製品仕様
詳しくは製品カタログをご確認ください。
