ファイバー光スイッチ/マルチプレクサ

メーカーの製品情報サイトはこちら

その他 分散装置 マーキング

ピエゾ駆動システムによる
高速・高効率・広帯域な光スイッチ

・ピエゾ素子による高速&高精度ファイバカップリング
・標準 1~9チャンネル
・モジュールのカスケード接続で100以上までチャンネル数を増設可能
・対応ファイバコア径 50~600μm
・内部光学部品無し: 紫外から赤外までカバー

この企業の登録製品はこちら

(株)日本レーザー

【所在地】〒169-0051東京都新宿区西早稲田2-14-1

【電話番号】03-5285-0861 【FAX番号】03-5285-0860

【URL】https://www.japanlaser.co.jp/

製品選定でお悩みの際は、日本レーザーまでご連絡ください。 03-5285-0861

概要
piezosystem jena 社では、マルチモードファイバによるファイバ光スイッチ及びマルチプレクサを製造しています。ピエゾ駆動により、1ms未満の高速スイッチングと、数μmの高精度なファイバ結合による 80%以上の光透過率を可能にしました。
標準モデルでは、1x1 から 1x9 までのチャンネル数をご用意しています。標準のファイバコア径は 50~600µm で、あらゆるタイプのコネクタをご提供できます。
piezosystem jena 社では独自に開発したファイバ端面のカップリング方法を採用しています。レンズやプリズムのような内部の光学部品が不要なため、波長依存性がなく、紫外から赤外まで広く使用できます。
コンパクトで使い易く、分光やその他計測装置への組込みにも最適です。スイッチングモジュールのカスケード接続により、100以上の出力チャンネルも可能です。

ラインナップ

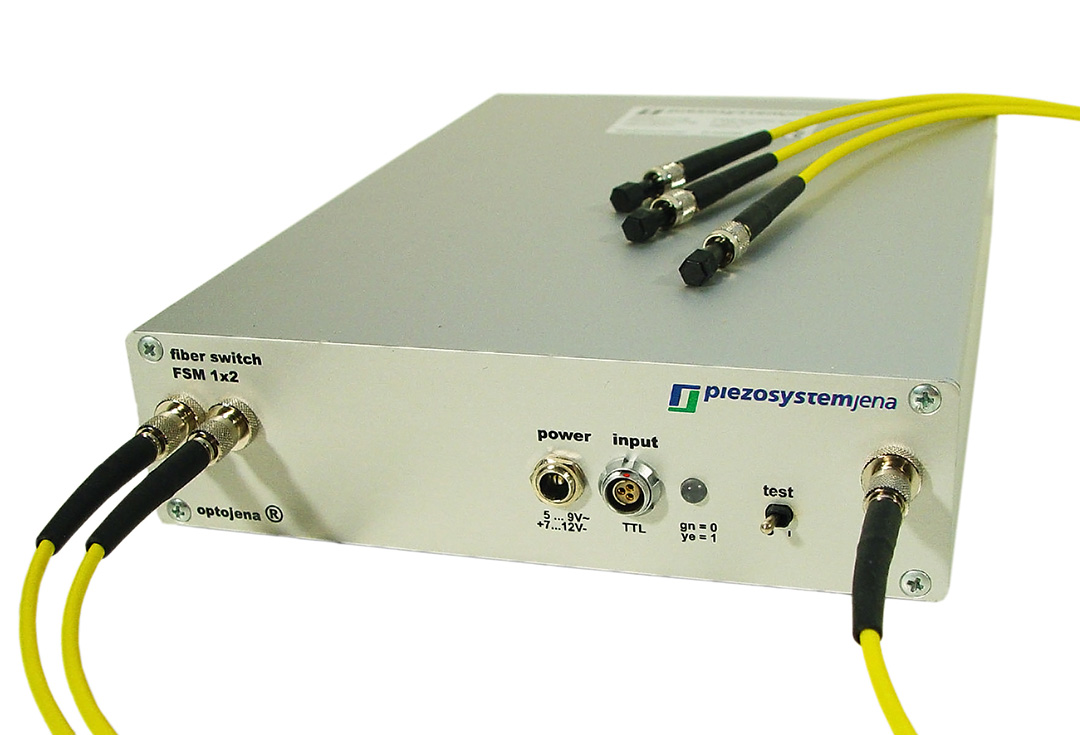

FSM-1by2 FSM-1by1/-1by2
  • 1x1 or 1x2
  • ファイバコア径 50~600μm
  • スイッチング周波数: 最高 500Hz
  • 挿入損失 0.7dB 未満
  • コントロール: TTL
FSM-1by3 to FSM-1by9 FSM-1by3/-1by4/-1by6/-1by9
  • 1x3 ~ 1x9
  • ファイバコア径 50~200μm
  • スイッチング周波数: 最高 500Hz
  • 挿入損失 0.7dB 未満
  • コントロール: RS232, USB, イーサネット(オプション)
FSM-customized solution FSM-customized solution
  • 用途・アプリケーションに合わせてカスタマイズ: モジュール式部品を選定・アセンブリ
  • 1x1 ~ 1x9
  • ファイバコア径 50~600μm
  • コントロール: RS232, USB, イーサネット

ピエゾシステムイエナ社の光学機器〈アプリケーション例〉

ビームシャッター 光ファイバ ライフサイエンス
(生命科学)
マテリアルサイエンス
(物質科学)
機械工学 計量学
顕微鏡検査 ナノ位置決め 光学
半導体 バルブ技術 オートフォーカス装置
(自動焦点装置)

◆日本レーザーの製品ラインナップ
piezosystem jena 社の光学機器
ファイバー光スイッチ/マルチプレクサ
ピエゾ駆動システムによる
高速・高効率・広帯域な光スイッチ
・ピエゾ素子による高速&高精度ファイバカップリング
・標準 1~9チャンネル
・モジュールのカスケード接続で100以上までチャンネル数を増設可能
・対応ファイバコア径 50~600μm
・内部光学部品無し: 紫外から赤外までカバー
>詳細はこちら

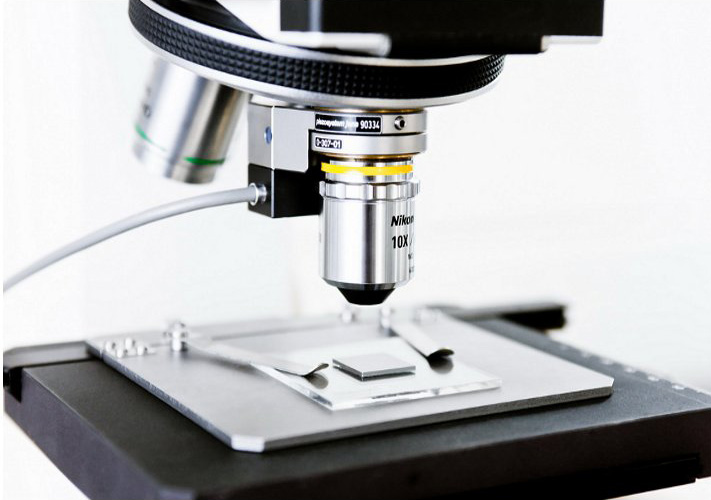

ピエゾ駆動光学マウント
種々のコンポーネントや
アプリケーションに柔軟に対応
・顕微鏡用対物レンズマウント
・アプリケーションごとに選べるチップ&チルト・ミラーマウント
・最大開口1500μmの光シャッター/スリット
・使い易いファイバポジショニングシステム
・マイクロメータスクリュードライブ
・グリッパー
>詳細はこちら

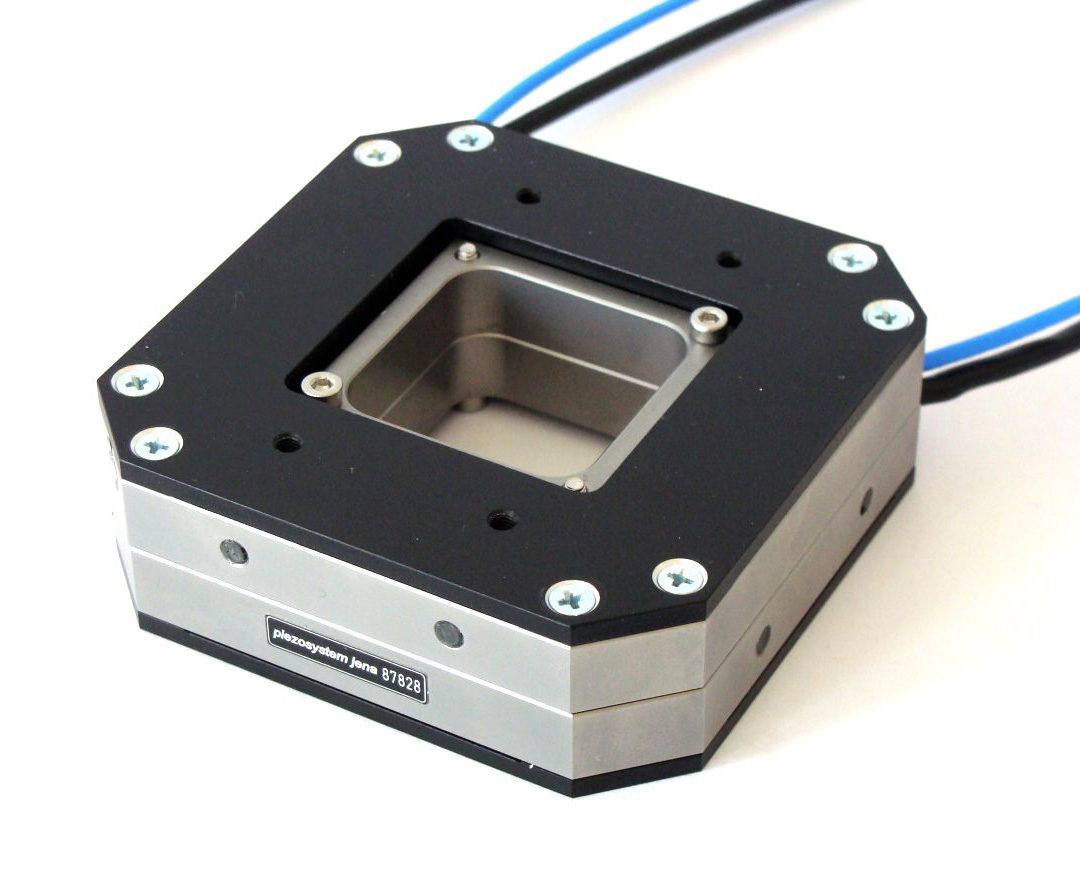

ピエゾ駆動ステージ
LDなど光学部品の精密ポジショニング及び
スキャニング用途に適した、
安定性に優れたピエゾ駆動の高精度ステージ
・X, Z, XY, XYZ, 5軸, 回転
・最大1500μmのロングトラベル達成
・クローズドループオプション
・真空/極低温対応可能
>詳細はこちら

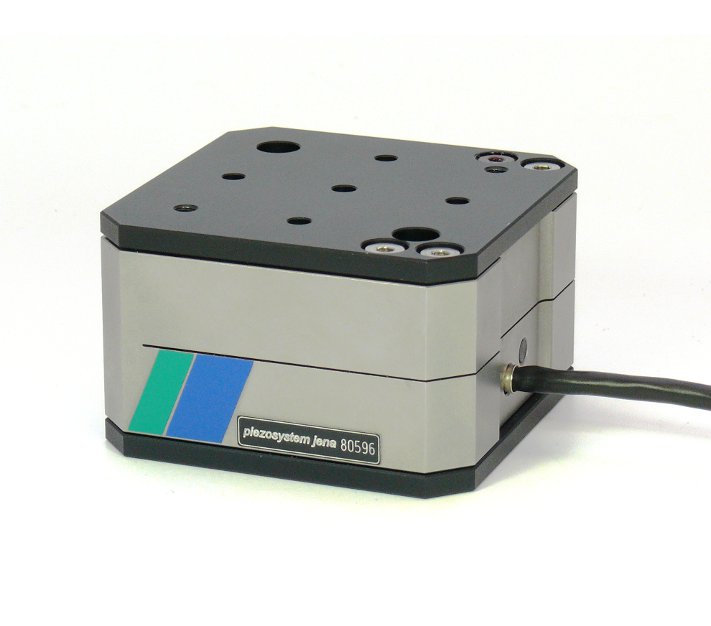

NanoX 高速ポジショナ
最大10kgもの大荷重でも、
高精度な高速ダイナミック・ナノ/マイクロポジショニングを実現。
複数のポジショナを組み合わせることも可能。
・2つのスタック・アクチュエータを組み合わせる双方向アクティブ法採用
・高精度、高い耐荷重で高速の動的用途に最適
>詳細はこちら

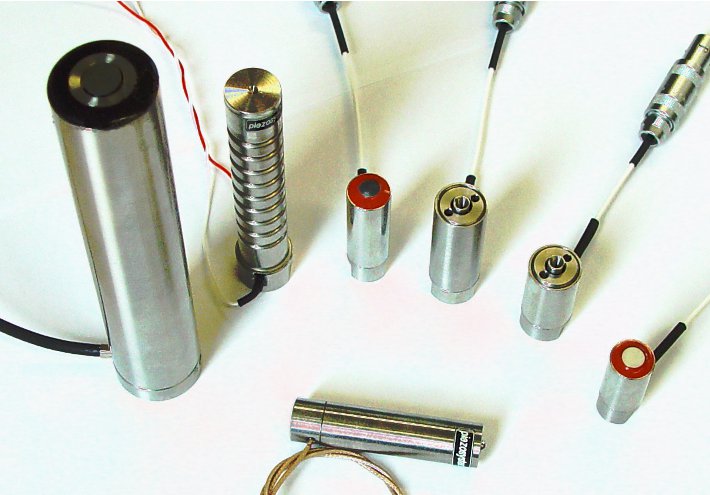

スタックアクチュエータ
多層セラミック技術をもとにした
スタック型ピエゾアクチュエータ
・数kNもの高い耐負荷量と1nm未満の高分解能を同時に実現
・長寿命
・クローズドループ対応
・真空、極低温対応
>詳細はこちら
