超小型・熱電対マルチ温度ロガー SHTDL4-TC4

メーカーの製品情報サイトはこちら

試験機器 温度 工場内環境対策機器/設備 環境関連計測機器 温度/湿度/密度/比重測定 温度/湿度/密度/比重測定 温度/湿度/密度/比重測定 指示計/調節計/記録計 レンタル・リース その他 その他理化学関連機器 温度/湿度/圧力 モニタ 熱量 その他 乾燥装置 その他 その他 その他 空調設備 省エネ対策 安全対策 安全対策 計測/制御/分析/検査機器 保管/搬送/輸送関連機器 保管/搬送/輸送関連機器 保管/搬送/輸送関連機器

超小型・軽量・高精度な4ch温度ロガー
4ch同時計測で12万ポイントの大容量メモリ
本体耐熱温度105℃
狭いスペースでの多点温度測定記録　
測定開始予約設定可　等

超小型・軽量の熱電対ロガー、最大12万データの記録。周囲温度105℃実績、移動体、回転体などの温度分布測定にも有効。
熱電対各種タイプに対応。分解能0.1℃、±0.5℃。測定間隔0.5秒～3600秒設定。本体寸法27x15x12㎜、25g。
別途10msecからの多点高速測定が可能な高速熱電対ロガーも用意。急激な温度変化の可視化にも対応。

この企業の登録製品はこちら

（有）シスコム

【所在地】〒171-0014東京都豊島区池袋４－２７－５和田ビル

【電話番号】03-6907-9105 【FAX番号】03-6715-8740

【URL】https://www.syscom-corp.jp/index.html

超小型・軽量・高精度な多点温度ロガー。
超小型ながら最大4チャンネル同時計測。

最大4チャンネルの熱電対を接続することができる超小型ロガーです。
記録したデータはcsv形式でPC出力可能。
高速回転体など、狭い空間にも設置できる、重さわずか4gの基板です。
周囲環境温度105℃まで対応。熱電対はK、E、J、T、E、R、Sに対応。

◆特長
● 零点補償校正済みデジタル温度センサの使用により精度を向上
● 分解能2μV のA/Dコンバータにより熱電対電圧をダイレクトにデジタル化
● 高速0.5秒スキャンにより4ch熱電対を同時サンプリング
● 測定温度データ最大120,000ポイント
● 狭いスペースで熱電対のマルチ接続
● データダウンロードはUSB。またPC接続でリアルタイムの温度監視も可能
● 周囲環境温度 150℃までの動作実績（断熱材使用時）

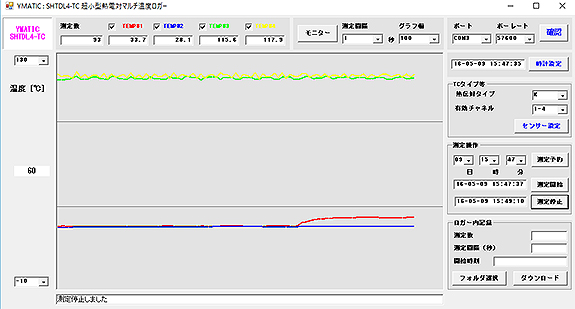

アプリケーションプログラム例

◆用途例
● 極小空間での温度測定
● 移動体・回転体での温度計測
● 熱電対配線の省力化
● 周囲環境温度 150℃まで対応（断熱材使用時）

◆基本仕様
測定項目温度　4ch + 零点補償温度計
センサ熱電対（K、J、T、E、R、S）
温度測定範囲 -200℃ ～ 1700℃
測定分解能 0.1℃
測定精度 ±0.5℃（＠25℃）
記憶容量 フラッシュメモリ　64Kバイト
温度1ch　120,000ポイント, 2ch　60,000ポイント,
    3ch　40,000ポイント, 4ch　30,000ポイント
測定間隔 0.5秒～100秒
ダウンロード USBケーブル
内蔵時計 水晶時計　年/月/日/時/分/秒
本体寸法 本体寸法 縦 27.2mm × 横 15.2mm × 高さ 11.6mm
（ケース含む）
重さ 基板のみ：4g（基板のみ）
ケース・メスコネクタ4つ含む場合：25ｇ
周囲温度 -10～+105℃
電源 外部電池　3V
